www.huter.su
14

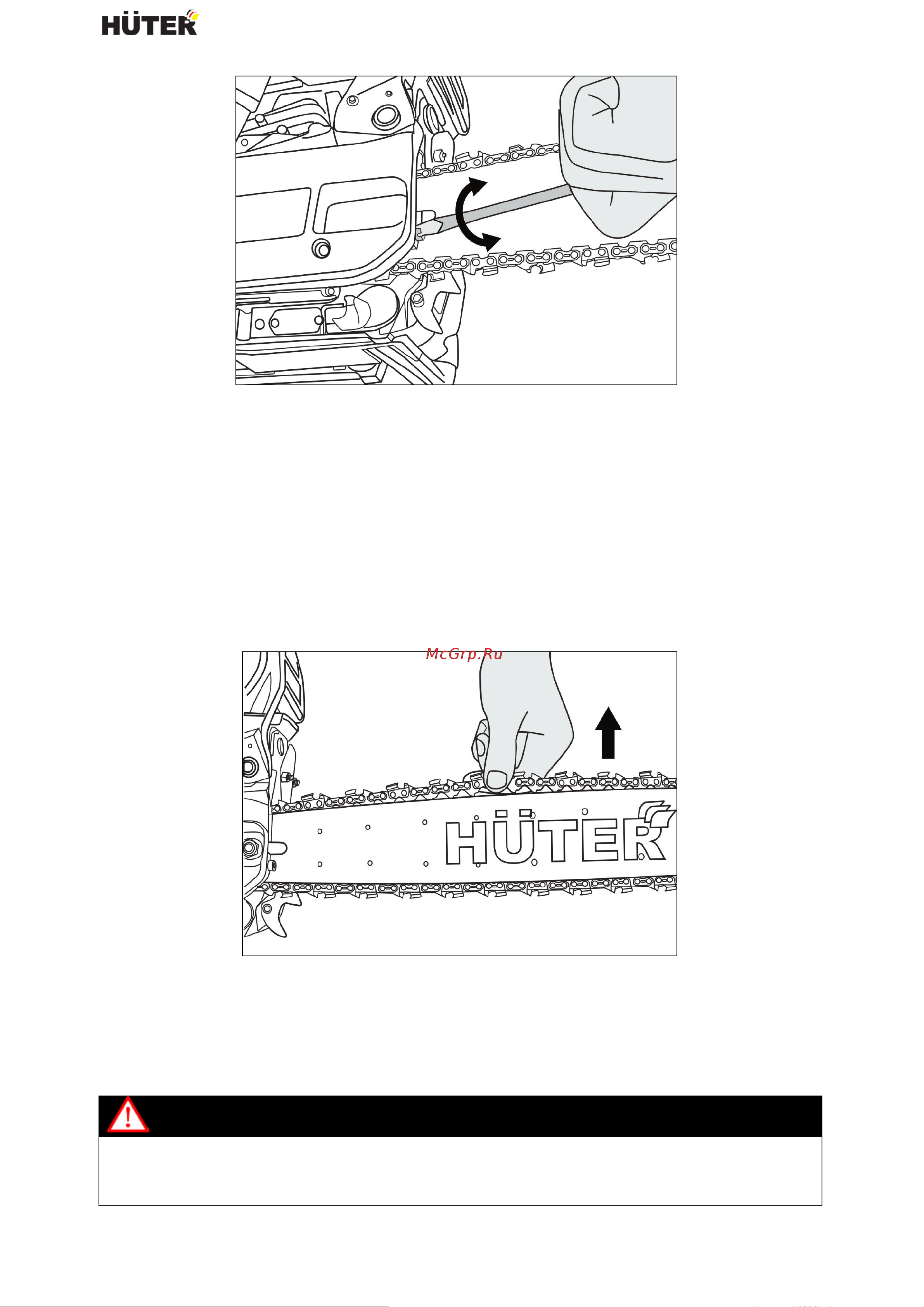

Рис. 8. Натяжение цепи болтом механизма затяжки
8. Проверьте степень затяжки цепи, оттянув ее от шины.
Цепь считается натянутой правильно, если, потянув вверх, ее можно
приподнять на 5 (пять) миллиметров.
Рис. 9. Проверка натяжки цепи
9. Затяните гайки прижимной крышки шины. Проверьте
правильность установки цепи на ведущую и ведомую звездочку,
потянув цепь вперед по шине. Цепь должна скользить без заеданий.
ВНИМАНИЕ!
При установке новой цепи, следует проверять ее натяжение, пока цепь не
приработается. Перед началом работ проверяйте натяжение цепи. Правильно
натянутая цепь служит дольше и обеспечивает высокое качество пиления.
