Ред. 24.1
13
пильного полотна. И натяните цепь смещением шины вперед до
упора.

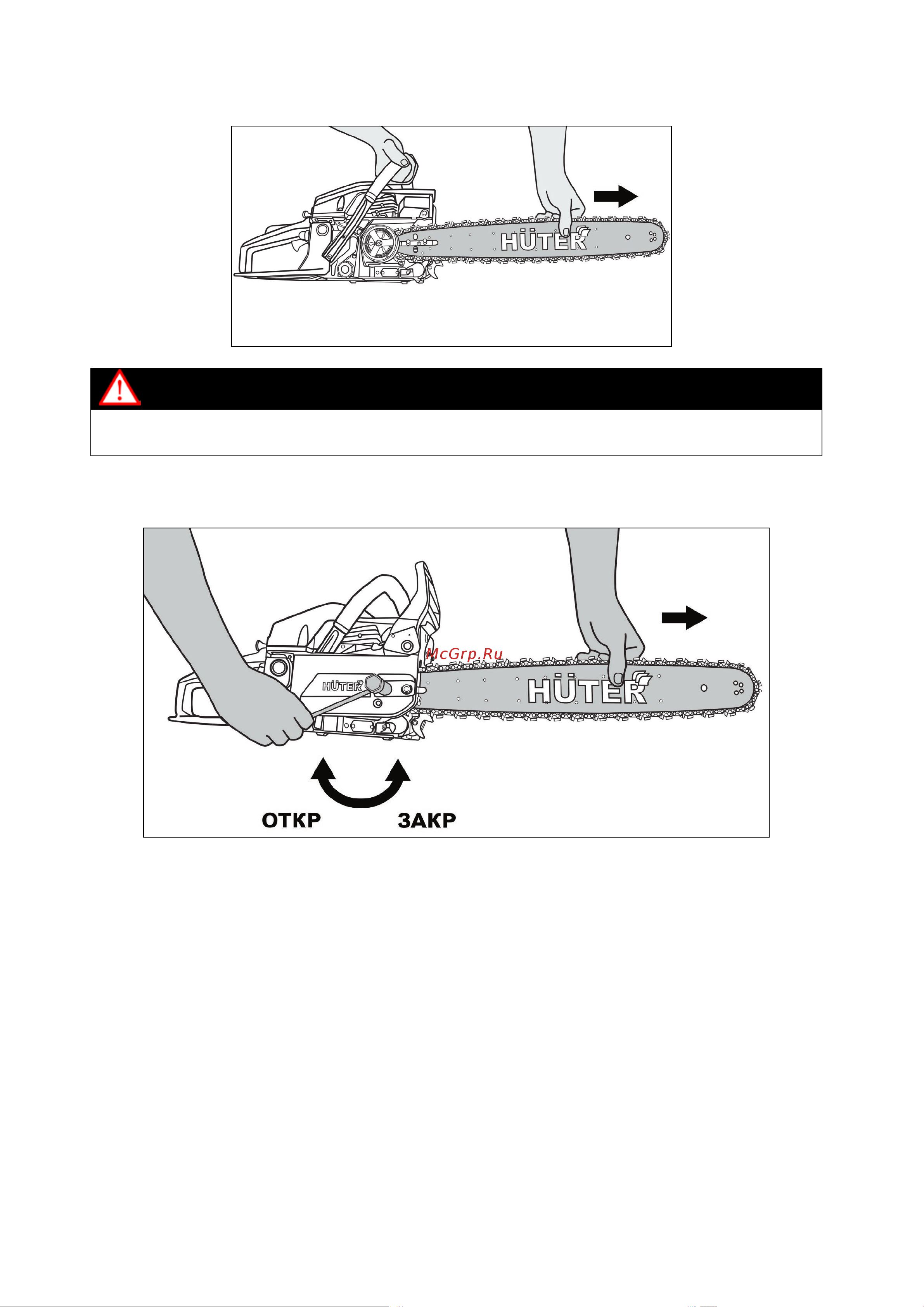

Рис. 6. Натяжка цепи
ВНИМАНИЕ!
Для предотвращения повреждения рук при работе с пильной цепью всегда
надевайте защитные перчатки!
6. Наденьте прижимную крышку шины удерживая при этом цепь в
натяжении и затяните гайки прижимной крышки шины.
Рис. 7. Фиксация шины прижимной крышкой
7. Натяните цепь с помощью универсального ключа,
закручивая винт механизма регулировки цепи по часовой стрелке.
Цепь необходимо натягивать пока она не будет плотно прилегать к
нижней части шины
