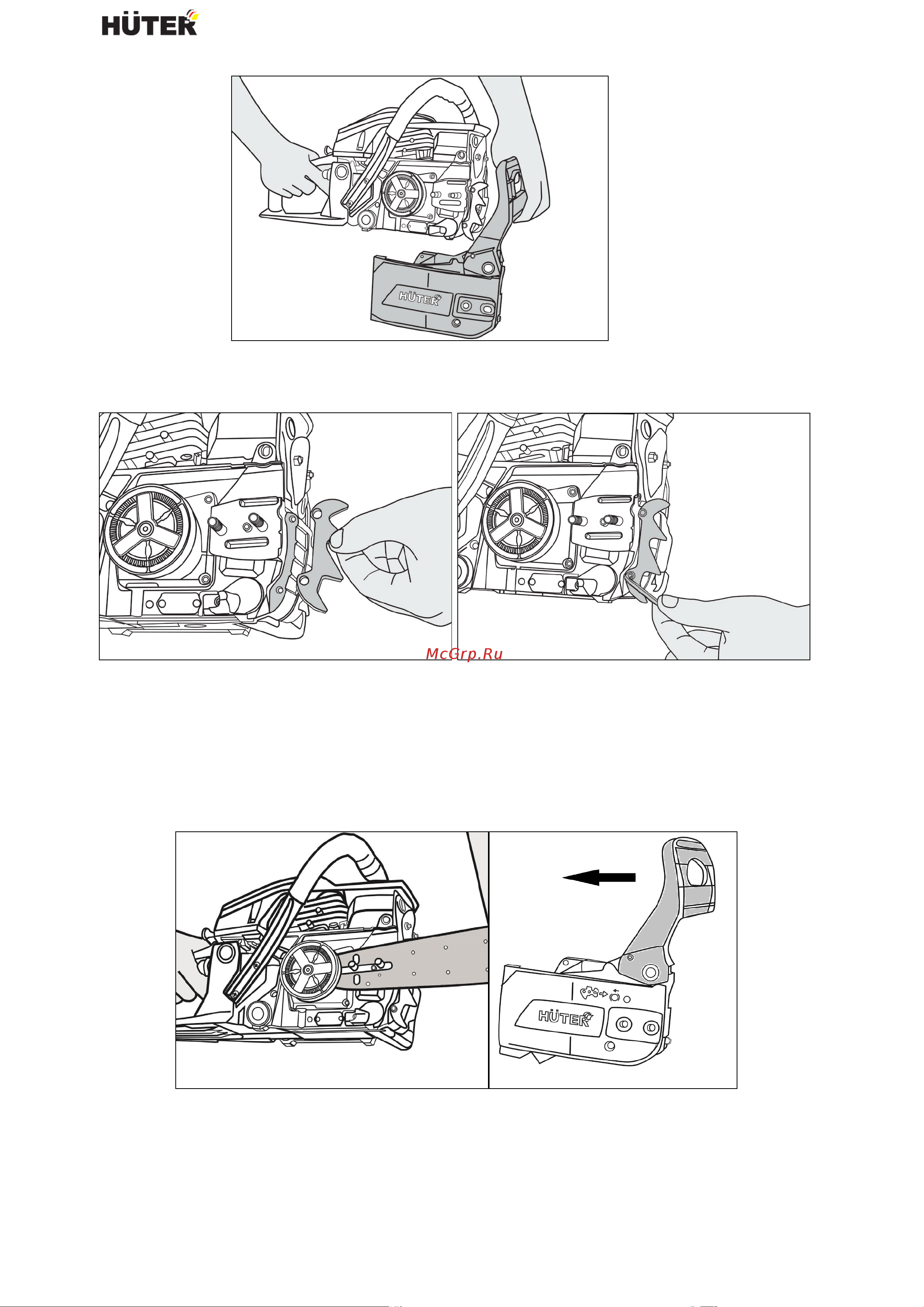

Рис. 2 Снятие прижимной крышки шины
3. Установите упор пилы при помощи болтов из комплекта и
шестигранного ключа.
Рис. 3 Установка упора Рис. 4 фиксация упора
4. Установите пильное полотно (шина) специальным пазом
на резьбовые шпильки, в положение максимально близким к ведущей
звездочке. Установите штифт механизма натяжения цепи в
специальное отверстие на полотне шины.
Убедитесь, что тормоз цепи не включен, для этого потяните за
ручку тормоза до щелчка.
Рис. 5. Установка шины
5. Наденьте цепь на ведущую звездочку и вставьте её
хвостовики в паз пильного полотна. Убедитесь, что кромки режущих
звеньев на верхней части полотна направлены к ведомой звезде
