Генератор бензиновый GG-1200
артикул 3 08 01 041
22 35

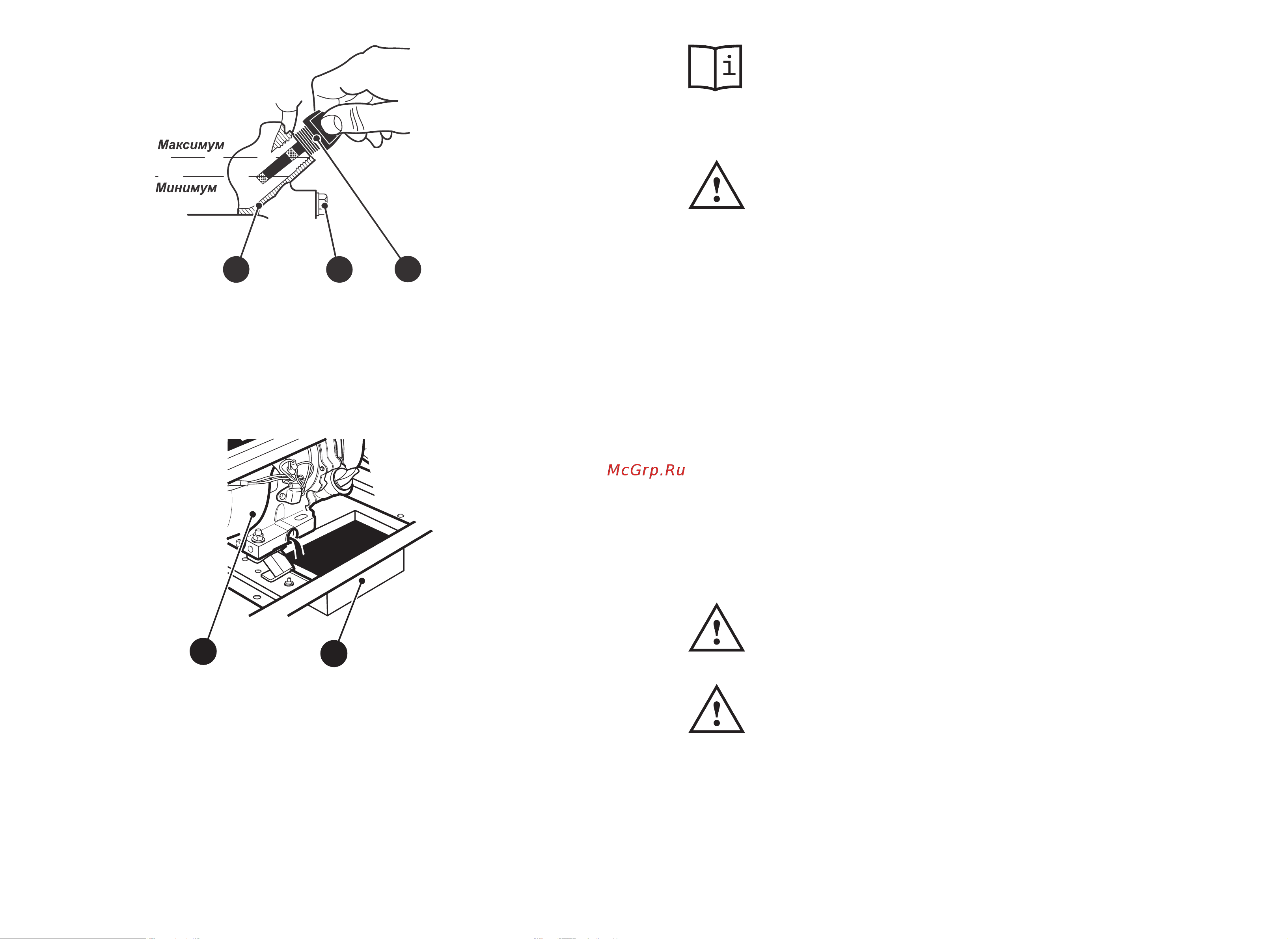

Рисунок 4 — Проверка уровня масла в картере двигателя
14. Пробка (для заливки масла)
15. Пробка (для слива масла)
16. Двигатель
Рисунок 5 — Слив масла из картера двигателя
16
25
16. Двигатель 25. Поддон
16
15
14
• Любой заземлитель должен быть погружен в землю до посто-
янно влажных слоев грунта.
Подключение электроприемников потребителей к цепи одно-
фазного переменного тока 220 В
• Запуск двигателя 16 генератора производите с выключенными
электроприемниками потребителей.
• Нагрузку на генератор включайте последовательно, начиная с
электроприемника наибольшей мощности.
• Для подключения электроприемников потребителей однофаз-
ного переменного тока (220, 50 Гц) используйте розетку 19 (см.
рис. 2). Не превышайте допустимое значение электрической на
-
грузки, установленное для данного генератора. В том случае,
если сработал предохранитель цепи переменного тока 20, то
необходимо уменьшить электрическую нагрузку на генератор.
При срабатывании предохранителя 20 необходимо произвести
его перезагрузку.
• При использовании удлинительного кабеля для соединения
генератора с электроприемниками потребителей, учитывайте
следующее обстоятельство:
— при значительной длине удлинительного кабеля и малом
поперечном сечении подводящих проводов, происходит до
-
полнительное падение напряжения, которое может привести к
неустойчивой работе электроприемников потребителей. Допу
-
стимая длина для кабеля с сечением 1,5 мм
2
— 60 м, и 100 м для
кабеля с сечением 2,5 мм
2
.
• В
НИМАНИЕ! Допускается одновременное использование ро-
зетки переменного тока 19 и клемм постоянного тока 22 и 24
генератора. В этом случае, необходимо убедиться в том, что
суммарная мощность нагрузки не превышает мощности гене-
ратора. Помните, что многие потребители имеют пусковой ток,
значительно превышающий мощность генератора.
• В
НИМАНИЕ! Постоянная перегрузка генератора может повре-
дить его и значительно сократить срок его службы. При эксплу
-
атации генератора постоянно контролируйте уровень выходно
-
го напряжения по вольтметру 18 (см. рис. 2).
• Перед подключением каких-либо электроприемников потре-
бителей к генератору, необходимо убедиться в том, что они на
-
ходятся в исправном состоянии, а также в том, что суммарная
номинальная мощность всех электроприемников потребителей
не превышает номинальной выходной мощности генератора.
