Генератор бензиновый GG-1200
артикул 3 08 01 041
36 21

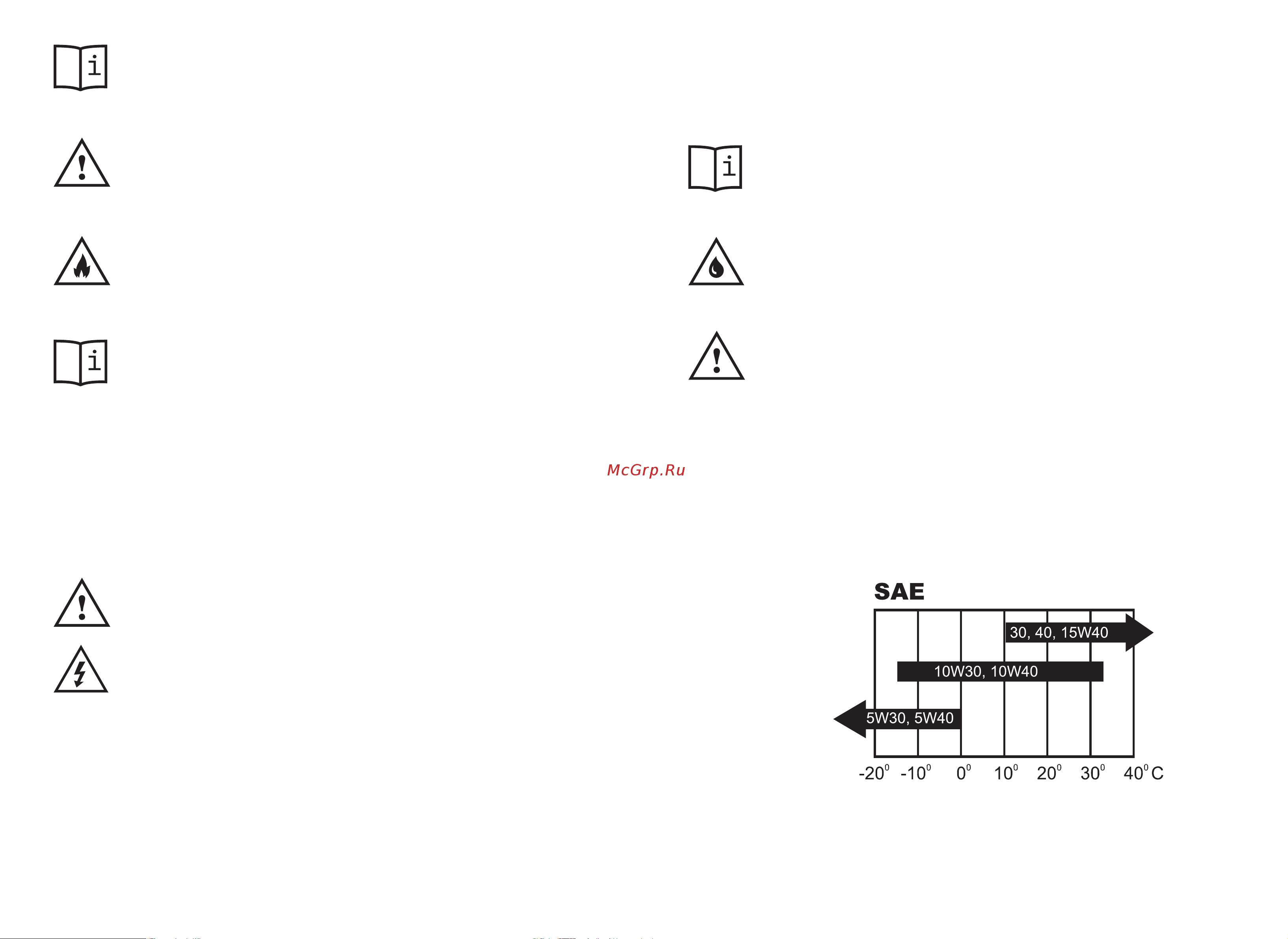

Рисунок 3 — Схема выбора марки масла в зависимости от температуры окружаю-
щего воздуха
Генератор поставляется без масла в двигате-
ле. Перед первым запуском генератора залей
-
те масло в картер двигателя. Не заливайте в
картер двигателя масло выше максимальной
отметки на щупе пробки. Во время заливки
масла и проверки его уровня генератор дол
-
жен быть размещен на устойчивой горизон
-
тальной поверхности и не должен работать.
Двигатель генератора снабжен датчиком кон
-
троля минимального уровня масла и будет ав
-
томатически останавливаться, когда уровень
масла в картере опустится ниже минималь
-
ного. Повторный запуск двигателя возможен
только при пополнении маслом смазочной си
-
стемы двигателя до установленного уровня.
Не блокируйте и не отключайте датчик кон
-
троля уровня масла в картере двигателя.
Заливка (замена) масла и про-
верка его уровня
Если при работе электроприемников потребителей и генерато-
ра возникают какие-либо проблемы (нехватка мощности, некор
-
ректная работа и т.д.) всегда отключайте нагрузку для опреде
-
ления причины неполадки.
• В случае если в подключенном электроприборе произошло
короткое замыкание, то сработает предохранитель цепи пере
-
менного тока 20 или предохранитель цепи постоянного тока
21. При этом питание розетки переменного тока 19 и клемм 22,
24 автоматически прекратится, т.е. на них не будет подаваться
напряжение.
• ВНИМАНИЕ! Обязательно остановите двигатель 16 генера
-
тора и не запускайте его до тех пор, пока не будет выяснена и
устранена причина перегрузки.
Использование цепи постоянного тока напряжением 12 В
• Силовые клеммы постоянного тока 22 и 24 (см. рис. 2) должны
использоваться только для зарядки аккумуляторной батареи
напряжением 12 В.
• Во избежание искрения клемм аккумуляторной батареи всег-
да сначала подключайте зарядный кабель к клеммам 22 и 24
(см. рис. 2), затем зажимы зарядного кабеля к клеммам аккуму
-
ляторной батареи с соблюдением полярности. Отключение про
-
изводите в обратной последовательности.
• Во время зарядки аккумуляторной батареи большой емкости
не следует допускать превышения тока зарядки и коротких за
-
мыканий. При срабатывании предохранителя 21 необходимо
произвести его перезагрузку.
• ПОМНИТЕ! Аккумуляторная батарея в процессе зарядки вы-
деляет взрывоопасные газы.
В процессе подготовки и при за-
рядке соблюдайте правила безопасности, установленные из
-
готовителем аккумуляторной батареи. Зарядку аккумуляторной
батареи следует выполнять в местах с хорошей вентиляцией.
Если температура электролита превышает + 45
°С, процесс за-
рядки следует прекратить.
• При зарядке автомобильной аккумуляторной батареи всегда
снимайте клемму заземления «на массу». Это позволит избе
-
жать случайного образования искры при соприкосновении за
-
рядного кабеля с кузовом автомобиля.
• Не заводите автомобиль, если генератор подключен к аккуму-
ляторной батарее. Это может повредить генератор.
• Убедитесь, что зарядный кабель подключен к аккумуляторной
батарее согласно полярности. Не допускайте неправильного
подключения, так как это может повредить генератор.
