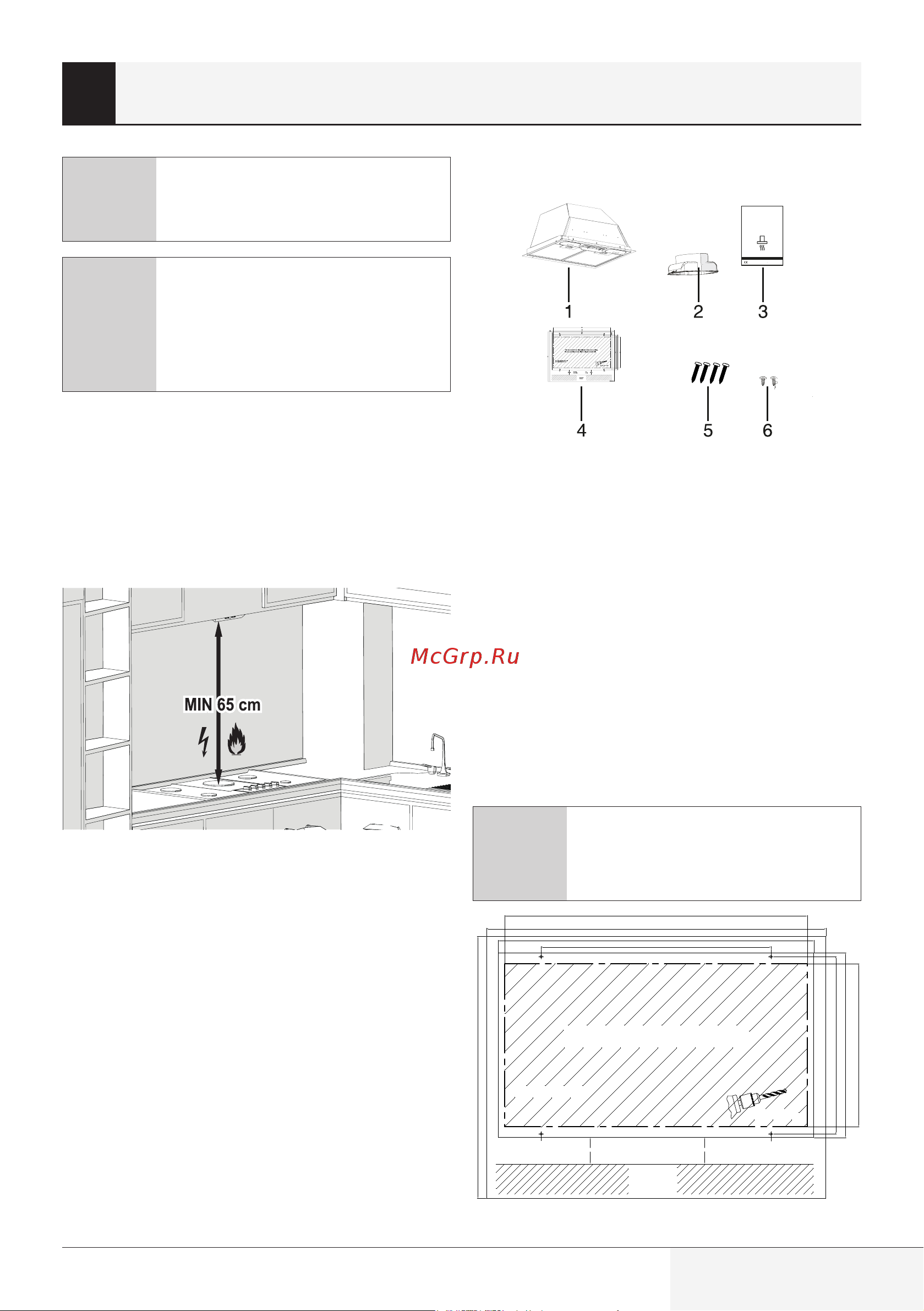

![Hotpoint INAE 52FLS X [13/48] Setting up the device](/views2/2035008/page13/bgd.png)
Cooker Hood / User Manual
13 / EN
5
Setting up the device
A
WARNING: Before starting the
installation, read the safety
information on user manual.
B
WARNING: Failure to install
with screws and stabilizers
in accordance with these in-
structions may result in elec-
tric shock.
For the installation of the hood, please
contact the nearest Authorized Service.
It is the customer’s responsibility to pre-
pare the location and electrical installa-
tion of the hood.
5.1 Position of the appliance
• Distance between the cooker and the
cooker hood must be considered prior
to assembly. This distance should be
65 cm.
• Distance must be measured from the
surface of grate for gas cookers,
• from surface of glass for electric coo-
kers.
5.2 Package content
HNU51311SH - HNU51311S
User Manual
Cooker Hood
1. Hood
2. Ø120 mm plastic flue
3. User manual
4. Installation draft
5. 4x3,9x32 screw ( Used for installation
of hood )
6. 3.5x9.5 screw (Used for installation of
plastic flue)
The information required to make the lo-
cation suitable for the installation of the
hood is given below.
5.3 Installation of the appliance
A
Use protective gloves and
glasses while performing drill-
ing and cutting operations.
650 mm
650 mm
570
440
386
298
310
530
274
508
ELEKTRİKLİ GAZLI
ELECTRO GAS
WORKTOP
TEZGAH
A,B,C,D = Ø3
B
A
C
D
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
H670.1170.0 5.01
This area shows the dimensions of furniture cutting.
Bu alan mobilya kesim ölçülerini göstermektedir.
Figure 1
