30 / RU
Вытяжка / Руководство пользователя
650 mm
650 mm
570
440
386
298
310
530
274
508
ELEKTRİKLİ GAZLI
ELECTRO GAS
WORKTOP
TEZGAH
A,B,C,D = Ø3
B
A
C
D
MOUNTING TEMPLATE SCALE 1:1
MONTAJ ŞABLONU SKALA 1:1
H670.1170.0 5.01
This area shows the dimensions of furniture cutting.
Bu alan mobilya kesim ölçülerini göstermektedir.

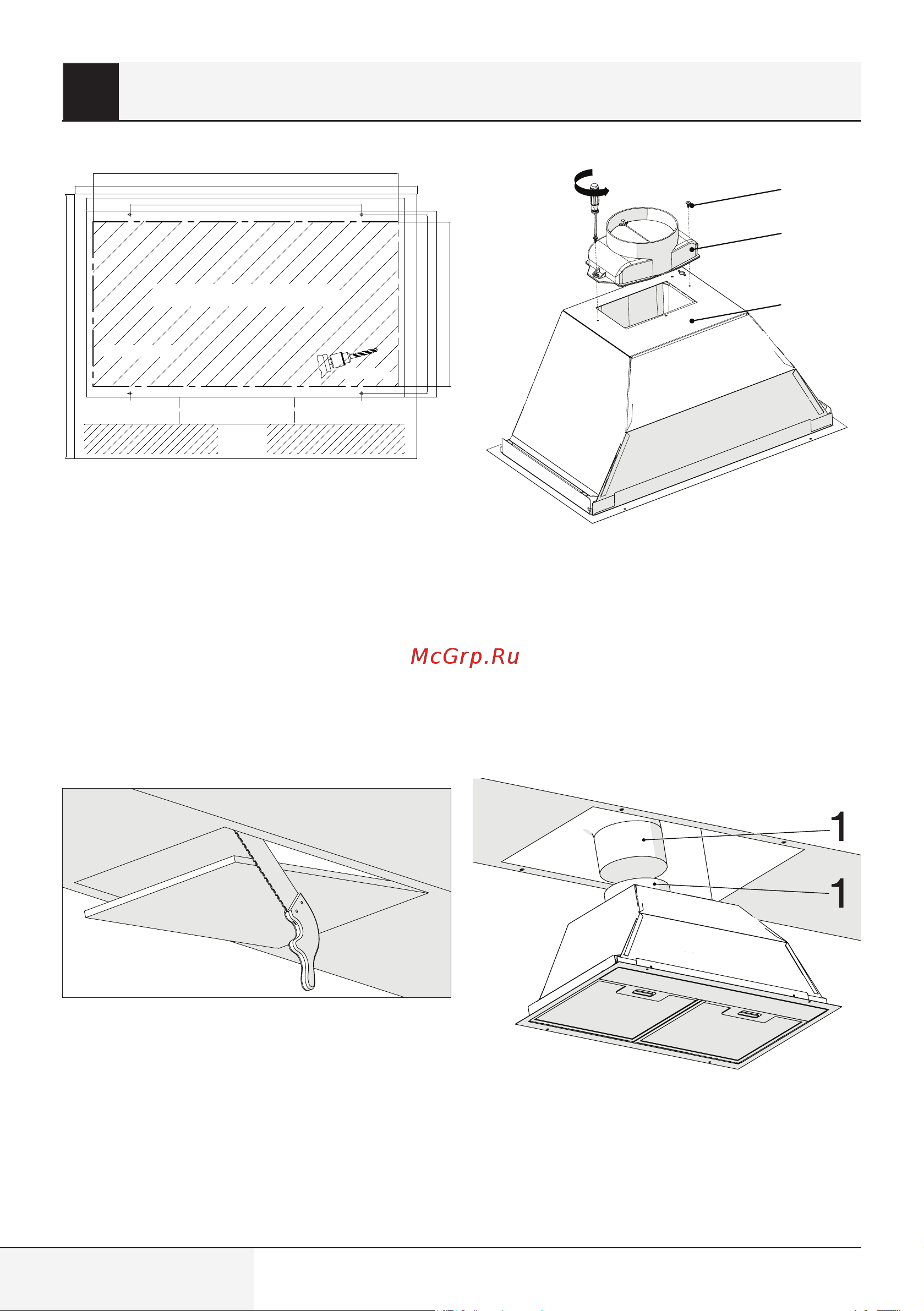

Рис. 1
5.4 Просверливание
монтажных отверстий
• Прикрепите шаблон для установки,
который входит в комплект поставки
прибора, к поверхности, на которой
будет выполняться установка.
• С помощью сверла A, B, C, D с ди-
аметром биты 4 мм просверлите
отверстия, указанные на шаблоне.
(Рис. 1)
Рис. 2
• Выпилите нижнюю часть шкафа, где
будет установлена вытяжка, в соот-
ветствии с размерами, указанными
на техническом чертеже (Рис. 2).
5
Установка прибора
1
2
3
Рис. 3
1. Винт 3.5 x 9.5
2. Пластиковый переходник Ø 120 мм
3. Гнездо ламповой панели
• Прикрутите пластиковый воздуховод
из упаковки к корпусу прибора с по-
мощью 2 винтов 3,5 x 9,5. Следите,
что он не терся о поверхность. (Рис.
3)
Рис. 4
1. Труба для отвода воздуха
2. Вентиляционная труба вытяжки
