4 Описания интерфейса

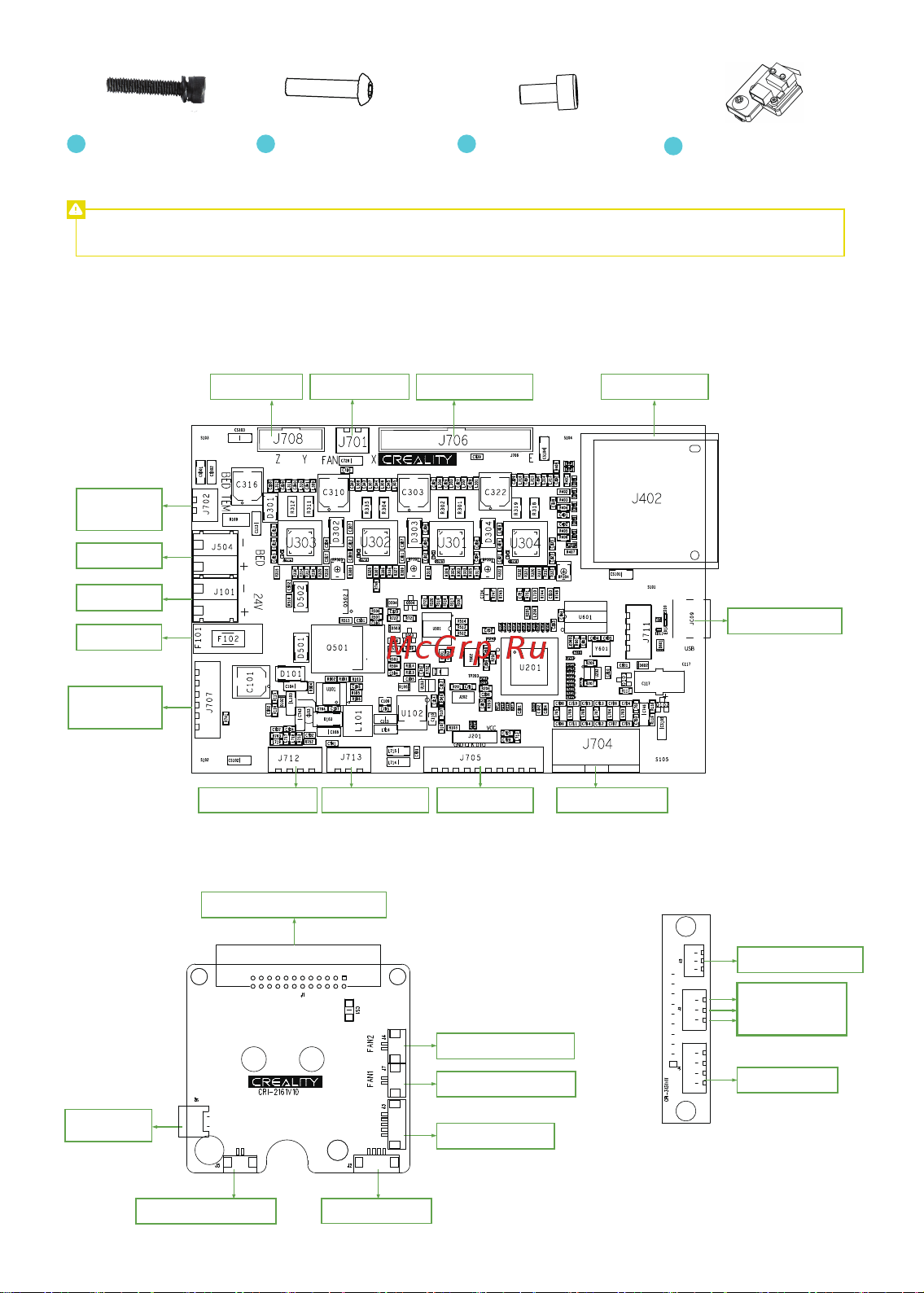

4.1 Описание интерфейсов и подключений материнской платы
4.2
Описание интерфейсов сопла
4.3
Описание адаптера
оси Z
Внимание: вышеуказанные аксессуары приведены только для справки, фактическая комплектация может
отличаться!
Комбинированный
винт с внутренним
шестигранником и
пружинной шайбой
M5x45× 5шт.
17
Винт с внутренним
шестигранником и
плоской круглой
головкой M4x18× 4шт.
18
Винт с шестигранным
углублением
M3x6× 5шт.
19
Интерфейс
мотора оси Z
Слот карты памяти
Гибкий плоский
кабель 10P (FFC)
Гибкий плоский
кабель 30P (FFC)
Вентилятор
материнской платы
Интерфейс Type-C
Интерфейс датчика
филамента
Интерфейс концевого
выключателя оси Z
Интерфейс
сенсорного экрана
Интерфейс дисплея
ручки
Подогреваемая
платформа
24В пост. тока
Термистор
подогреваемой
платформы
Предохранитель
Гибкий плоский кабель 24P (FFC)
Интерфейс
автовыравнивания
Интерфейс вентилятора
радиатора
Интерфейс переднего
вентилятора печати
Интерфейс термистора
стола
Интерфейс мотора
экструзии
Нагревательная
труба
Интерфейс
мотора оси Z
Интерфейс датчика
филамента
+ 24В
- 24В
ШИМ
Набор концевого
выключателя оси Z× 1шт.
20
