Creality Ender-3 S1 [4/11] Установка сопла в сборе и зажима для проводов

5 Установка устройства

5.1 Установка сопла в сборе и зажима для проводов

5.2 Установка рамы портала

A. Выдвините правый профиль нижнего компонента из рабочего стола примерно на 35 мм и обнажите

монтажные отверстия.

B. Установите раму портала в паз основания и предварительно зафиксируйте двумя комбинированными

винтами с внутренним шестигранником и пружинной шайбой M5x45 снизу вверх по отверстиям.

C. Поверните нижнюю часть в сборе на 180° и убедитесь, что профили на обеих сторонах расположены

ровно про горизонтали и вертикали. Предварительно зафиксируйте двумя комбинированными

винтами с внутренним шестигранником и пружинной шайбой M5x45 в левом отверстии, а затем

затяните для фиксации.

D. Поверните нижний модуль на 180° и закрутите винт на правой стороне.

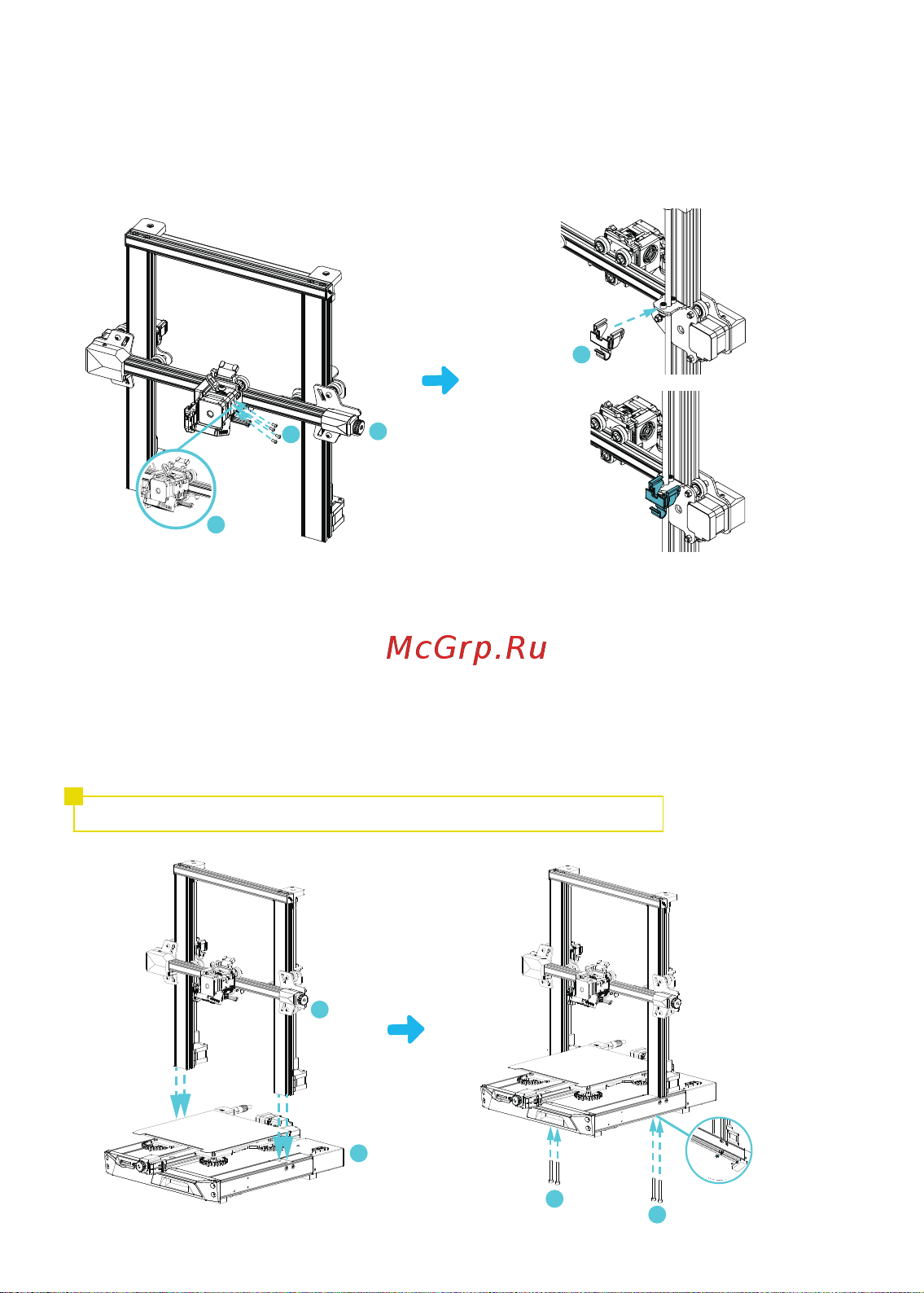

A. Установите сопло в сборе на монтажную заднюю панель экструдера, предварительно зафиксируйте

четырьмя винтами M3x6 с шестигранным углублением, а затем затяните их для фиксации.

B. Установите зажим для проводов на заднюю панель мотора оси X.

При затягивании винтов используйте короткую сторону гаечного ключа.

Вид снизу
