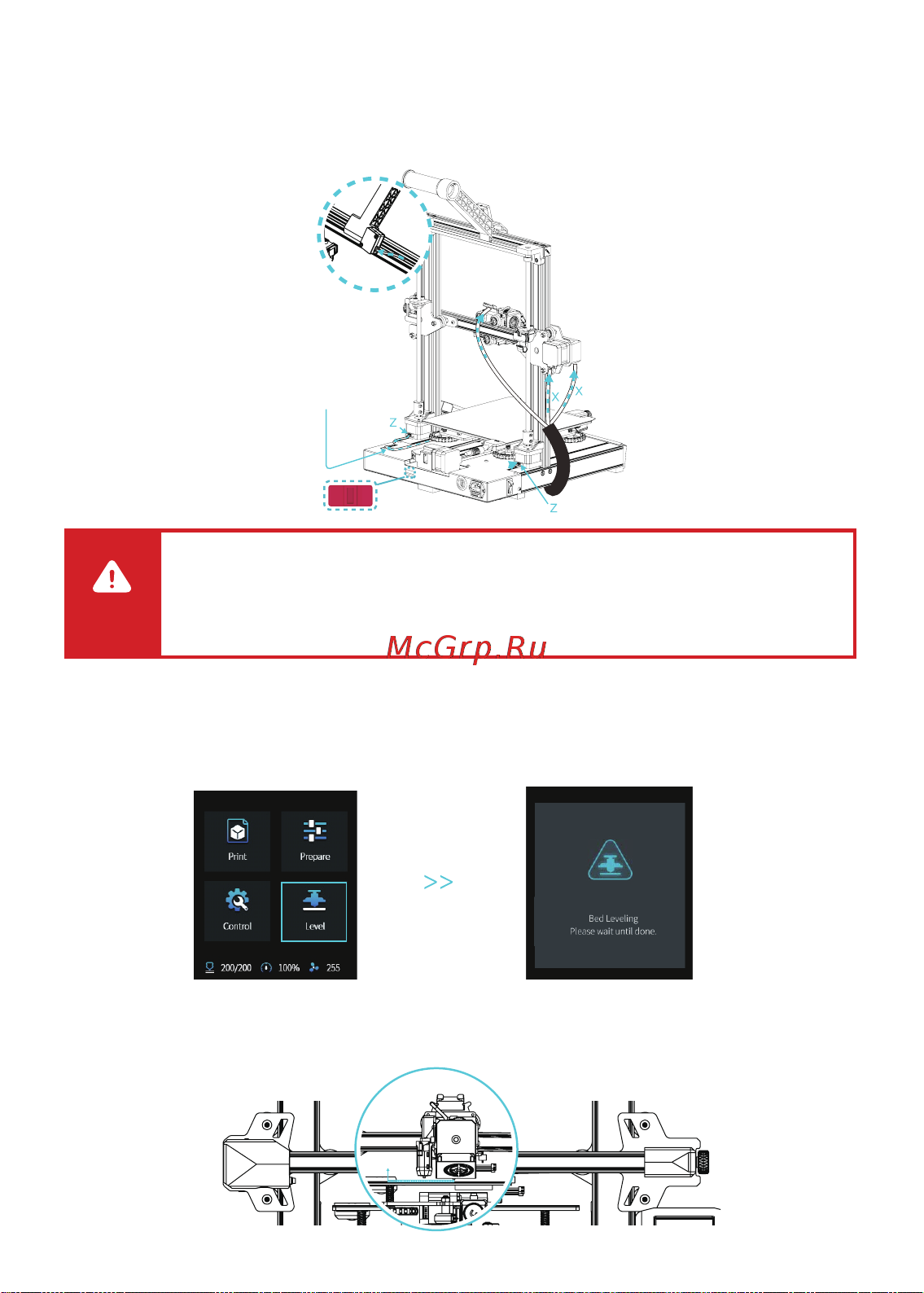

Creality Ender-3 S1 [6/11] Автовыравнивание

1. Подключите сопло к 24-контактному порту, как показано на рисунке. 2. Подключите шаговые двигатели

осей X и Z в соответствии с желтой этикеткой к 6-контактному порту (4 провода).3. Подключите концевой

выключатель оси X, как указано на желтой наклейке, к 3-контактному порту (2 провода). 4. Подключите

3-контактный (3 провода) 2.0 порт к клавиатуре, а 3-контактный (3 провода) 2.54 порт— к детектору

филамента.

Внимание

●

Во избежание повреждения устройства убедитесь в правильном положении переключателя питания и сети

перед подключением питания.

●

Если напряжение в сети составляет от 200 до 240В, выберите положение 230В для переключателя

питания (положение по умолчанию - 230 В).

●

Если напряжение в сети составляет от 100 до 120В, выберите положение 115В для переключателя

питания.

6 Автовыравнивание

1. Включите оборудование и выберите «Выравнивание».

Операция по умолчанию: сначала принтер автоматически возвращается в парковке для автоматической

калибровки по 16 точкам, когда принтер снова возвращается в парковке операция выравнивания выполнилась.

2. Перейдите в «Подготовка → Сдвиг по оси Z», отрегулируйте значение компенсации оси Z, чтобы

расстояние от сопла до платформы равнялось примерно толщине листа бумаги формата A4 (0,08

—0,1мм), нажмите кнопку для подтверждения и завершите настройку значения компенсации оси Z.

0.08-0.1MM

(Сначала воспользуйтесь CR-Touch для автоматического выравнивания. При повреждении

CR-Touch установите концевой выключатель оси Z и выполните выравнивание стола вручную.

Подробную информацию можно просмотреть в инструкциях на SD-карте.)

Проводка детектора филамента

115V

230V
