Creality Ender-3 Neo [10/25] Установите комплект для экструзии
![Creality Ender-3 Neo [10/25] Установите комплект для экструзии](/views2/2035028/page10/bga.png)
4.Установка принтера

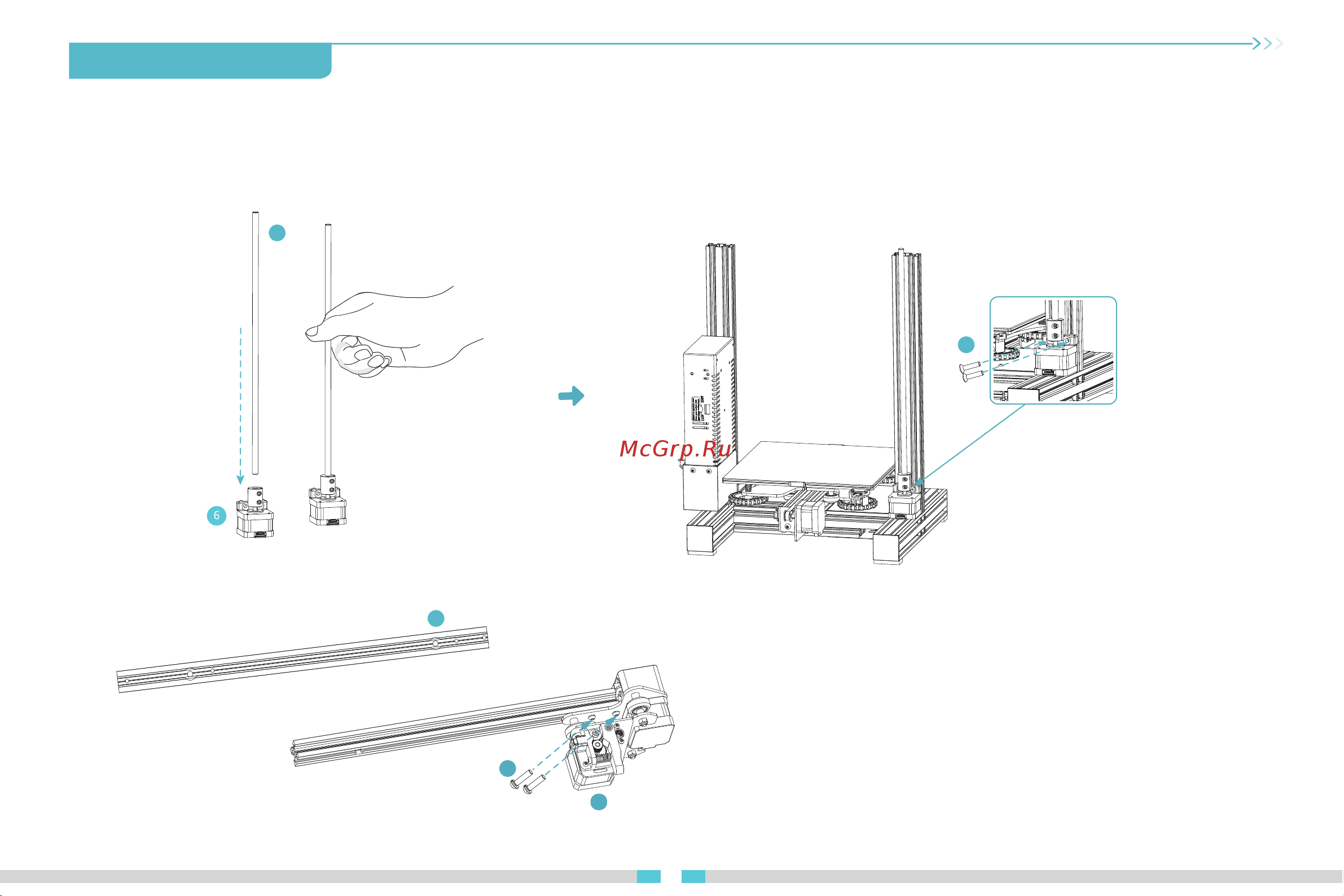

4.3 Установите компонент мотора оси Z и резьбовой Т-образный стержень
4.4 Установите комплект для экструзии
Закрепите комплект для экструзии на левом конце
профиля оси X при помощи двух винтов M4 × 16.
2
15
Вставьте Т-образный стержень в сборку мотора оси Z и прочно затяните.
Закрепите мотор оси Z в сборе на профиле при помощи двух винтов M4 × 18.
A.
B.
Задняя часть
3
16
3
34
2
31
16
06
