4. Установка принтера
4.6 Установите комплект сопел

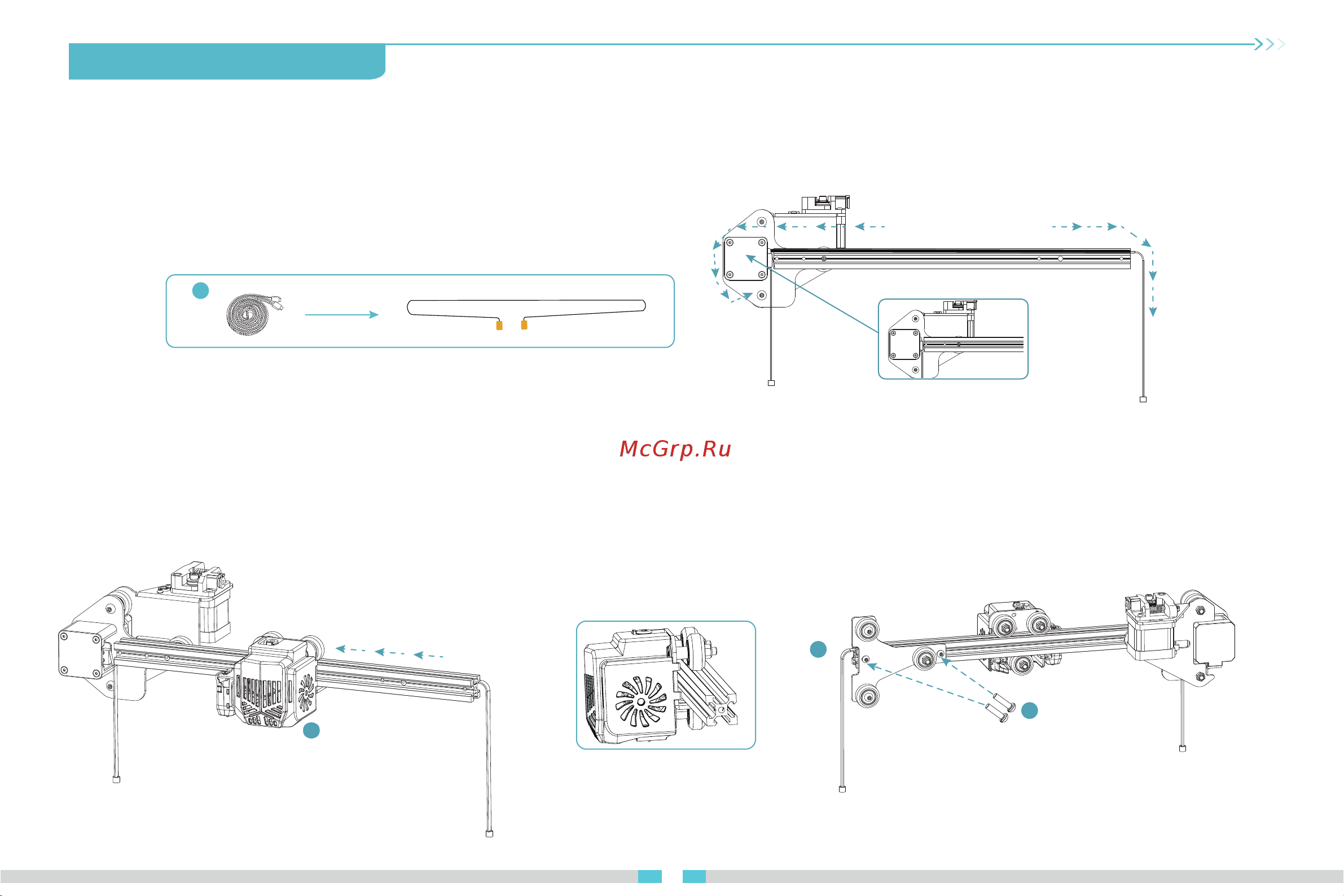

Надвиньте комплект сопел на профиль оси X.
4.5 Установите ремень синхронизации оси X
Пропустите ремень синхронизации оси X сквозь узел оси XE в сборе. (Как показано на схеме ниже)
* Защелкните V-образные
колеса в V-образном гнезде
профиля оси Х
2
27
4.7 Установите пассивный блок оси Z
Закрепите пассивный блок оси Z на правом конце профиля
оси X при помощи двух винтов M4 × 16.
* выполните только предварительную затяжку винтов
45
34
2
31
07
