Creality Ender-3 Neo [24/25] Интерфейс микро usb
![Creality Ender-3 Neo [24/25] Интерфейс микро usb](/views2/2035028/page24/bg18.png)

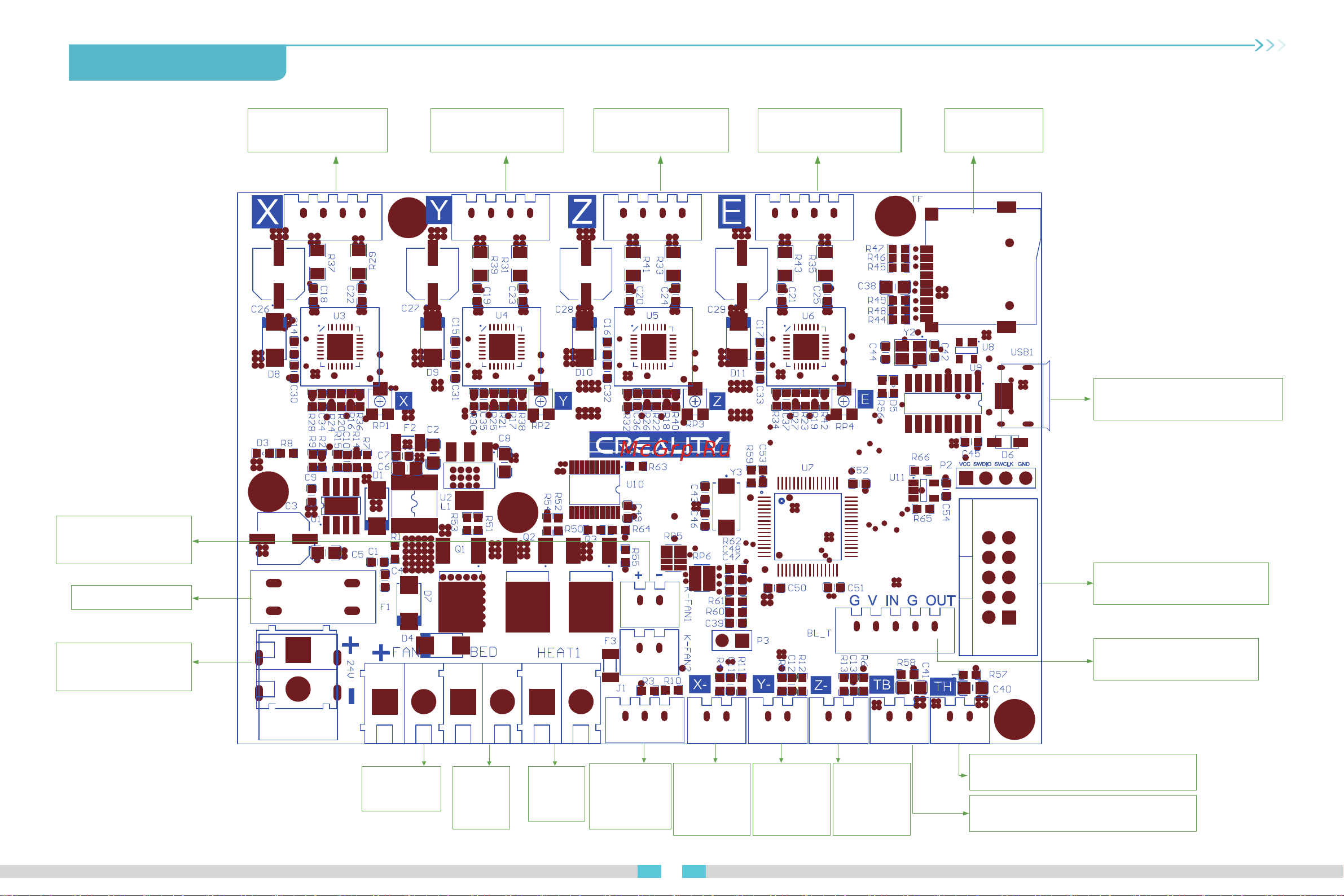

10.Монтаж схемы
Порт мотора оси X
Управляемый
порт вентилятора
Предохранитель
Входной разъем
питания
НЕТ порта
вентилятора
Порт для
кабеля
очага
Порт
кабеля
сопла
Порт
обнаружения
нити
Порт
концевого
выключателя
оси X
Порт
концевого
выключателя
оси Y
Порт
концевого
выключателя
оси Z
Порт мотора оси Y Порт мотора оси Z
Порт экструзивного
мотора
Гнездо для
TF-карты
Интерфейс микро-USB
Порт экрана дисплея
Порт CR-сенсорный
Интерфейс термистора сопла
Интерфейс термистора очага
20
