Монолит для одежды, цвет бук, ШМ50.1 Руководство по эксплуатации онлайн
МОНОЛИТ ШМ50 Шкаф для одежды 744х520х2050
1. Перед сборкой изделия постелите на пол плотную бумагу или ткань.
2. В глухие отверстия диаметром 8 мм. крышек верхней 2 и нижней 3 вставьте штоки
эксцентриковых стяжек. В глухие отверстия диаметром 15 мм боков 1 и горизонта 4
вставьте эксцентриковые стяжки. В глухие отверстия диаметром 8 мм боков 1 вставьте
штоки эксцентриковых стяжек для крепления горизонта 4 и аккуратно вбейте шканты
для крепления ребра 6. По накерненой на боках разметке шурупами прикрепите
ответные планки петель. В сквозные отверстия диаметром 10 мм нижней крышки 3
вставьте регулируемые опоры. В глухие отверстия диаметром 35 мм дверей 5 вставьте
и шурупами закрепите петли.
3. Соедините бока 1, горизонт 4, ребро 6. К бокам присоедините нижнюю крышку 3,
затяните эксцентрики. В пазы, используя стыковочный профиль, вставьте задние

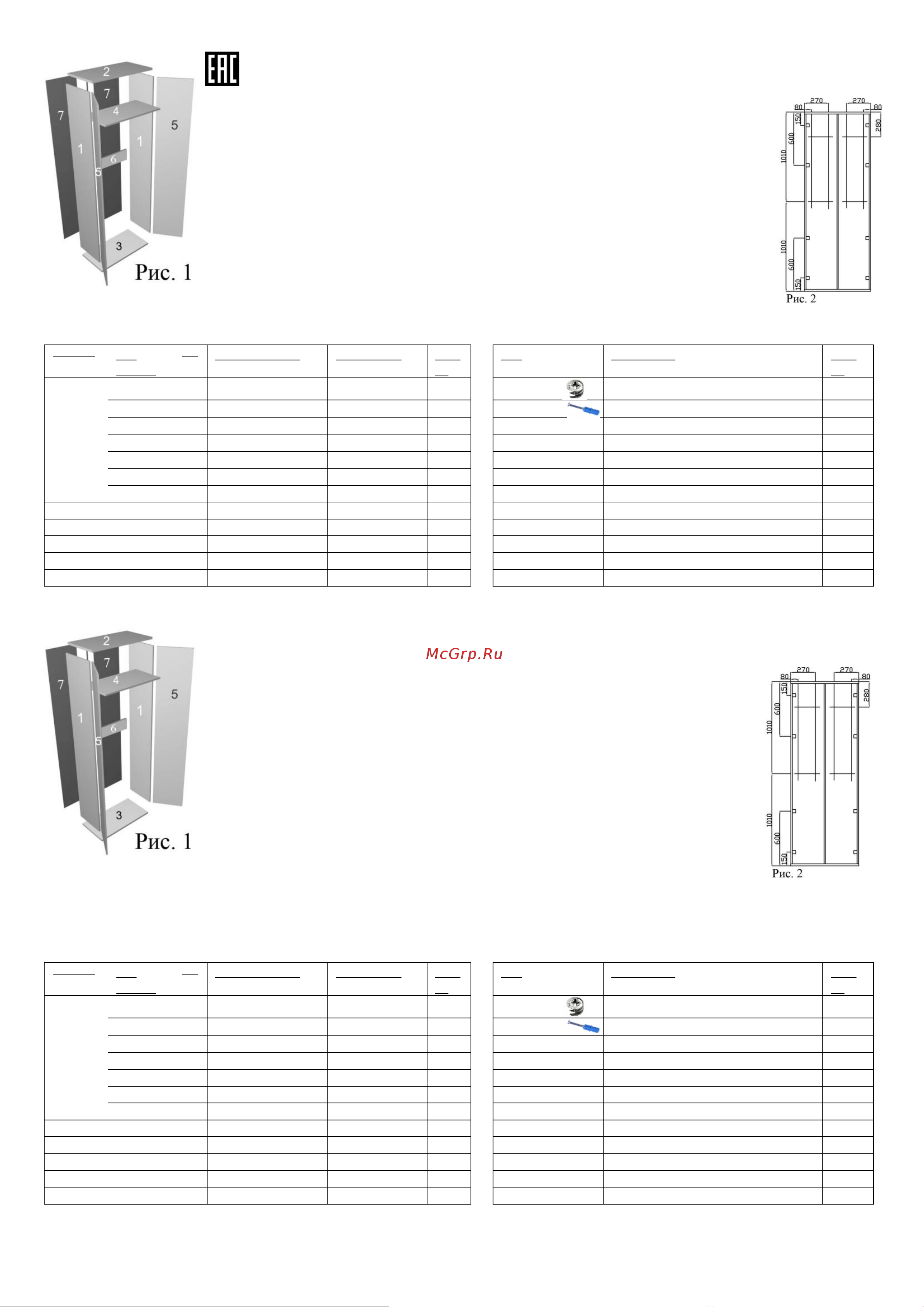

стенки 7 (оргалит). Присоедините верхнюю крышку 2 (рис. 1), затяните эксцентрики
4. Проверьте равенство диагоналей каркаса. При помощи крепёжных уголков и шурупов 3х16 прикрепите задние
стенки 7 (оргалит) к бокам 1, шурупами 3х16 прикрепите задние стенки 7 к горизонту 4 и ребру 6 (рис. 2).
5. Навесьте и отрегулируйте двери, установите ручки. Шурупами 4х16 к бокам 1 прикрепите держатели штанги. Установите штангу.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические
изменения, не ухудшающие эксплуатационных свойств.
______________________________________________________________________________
МОНОЛИТ ШМ50 Киімге арналған шкаф 744х520х2050
1. Бұйымды құрастырар алдында еденге қатты қағаз немесе мата төсеңіз.
2. Жоғарғы 2 және төменгі 3 қақпақтардың диаметрі 8 мм бітеу тесіктеріне
эксцентрикалы тұтастырғыш төлкелерін қойыңыз. Бүйірлердің 1 және көкжиектің 4
диаметрі 15 мм бітеу тесіктеріне эксцентрикалы тұтастырғыш қойыңыз.
Бүйірлердің 1 диаметрі 8 мм бітеу тесіктеріне көкжиекті 4 бекітуге арналған
эксцентрикалы тұтастырғыш төлкелерін қойыңыз және қабырғаны 6 бекіту үшін
шкантты ақырын қағыңыз. Бүйірлердегі белгілер бойымен ілгектердің қарсы
планкасын бұрама шегелермен бекітіңіз. Төменгі қақпақтың 3 диаметрі 10 мм
өтпелі тесіктеріне реттелетін тіреу қойыңыз. Есіктердің 5 диаметрі 35 мм бітеу
тесіктеріне ілгектерді қойыңыз және бұрама шегелермен бекітіңіз.
3. Бүйірлерді 1, көкжиекті 4, қабырғаны 6 қосыңыз. Бүйірлерге төменгі қақпақты 3
қосыңыз, эксцентриканы тартыңыз. Ойықтарға түйістірме профильді пайдаланып,
артқы қабырғаны 7 (оргалит) қойыңыз. Үстіңгі қақпақты 2 (1-сурет) қосыңыз, эксцентриканы тартыңыз
4. Қаңқа диагональдарының тепе-теңдігін тексеріңіз. Бекіткіш бұрыштар мен 3х16 бұрама шегелердің
көмегімен артқы қабырғаларды 7 (оргалит) бүйірлерге 1, 3х16 бұрама шегелермен артқы қабырғаларды 7 көкжиекке 4 және
қабырғаға 6 (2-сурет) бекітіңіз.
5. Есіктерді іліп, реттеңіз, тұтқаларын орнатыңыз. 4х16 бұрама шегемен бүйірлерге 1 штанга ұстағышты бекітіңіз. Штанганы
орнатыңыз.
Назар аударыңыз! Өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және
технологиялық өзгертулер енгізу құқығын өзіне қалдырады.
упаковка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
ШМ50
04.00106
1
бок
1976х500х16
2
40-201
стяжка эксцентриковая
14
04.00107
2
крышка верхняя
744х520х22
1
40-203
стяжка эксцентриковая (шток)
14
04.00108
3
крышка нижняя
744х520х22
1
40-102
шуруп 3х16
16
04.00111
4
горизонт
708х480х16
1
40-601
опора регулируемая
4
04.00105
5
дверь
1970х366х16
2
40-705
ручка
2
04.00104
6
ребро
708х100х16
1
40-504
петля накладная
6
04.00285
7
зад стенка (оргалит)
1990х360х4
2
40-404
штанга овальная
1
40-407
штангодержатель
2
40-104
шуруп 4х16
30
40-930
профиль стыковочный
1
40-923
уголок крепежный
8
40-207
шкант
2
упаковка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
ШМ50
04.00106
1
бок
1976х500х16
2
40-201
стяжка эксцентриковая
14
04.00107
2
крышка верхняя
744х520х22
1
40-203
стяжка эксцентриковая (шток)
14
04.00108
3
крышка нижняя
744х520х22
1
40-102
шуруп 3х16
16
04.00111
4
горизонт
708х480х16
1
40-601
опора регулируемая
4
04.00105
5
дверь
1970х366х16
2
40-705
ручка
2
04.00104
6
ребро
708х100х16
1
40-504
петля накладная
6
04.00285
7
зад стенка (оргалит)
1990х360х4
2
40-404
штанга овальная
1
40-407
штангодержатель
2
40-104
шуруп 4х16
30
40-930
профиль стыковочный
1
40-923
уголок крепежный
8
40-207
шкант
2
Содержание
- Внимание фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические 1
- Изменения не ухудшающие эксплуатационных свойств 1
- Монолит шм50 киімге арналған шкаф 744х520х2050 1
- Монолит шм50 шкаф для одежды 744х520х2050 1
- Назар аударыңыз өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және 1
- Технологиялық өзгертулер енгізу құқығын өзіне қалдырады 1
