EX IT
GUI DE
Enter
ME NU
TIT LE
EX IT
GUI DE
Enter
ME NU
TIT LE
EX IT
GUI DE
Enter
ME NU
TIT LE
EX IT
GUI DE
Enter
ME NU
TIT LE
EX I T
GU I D E
ME N U
TI T LE

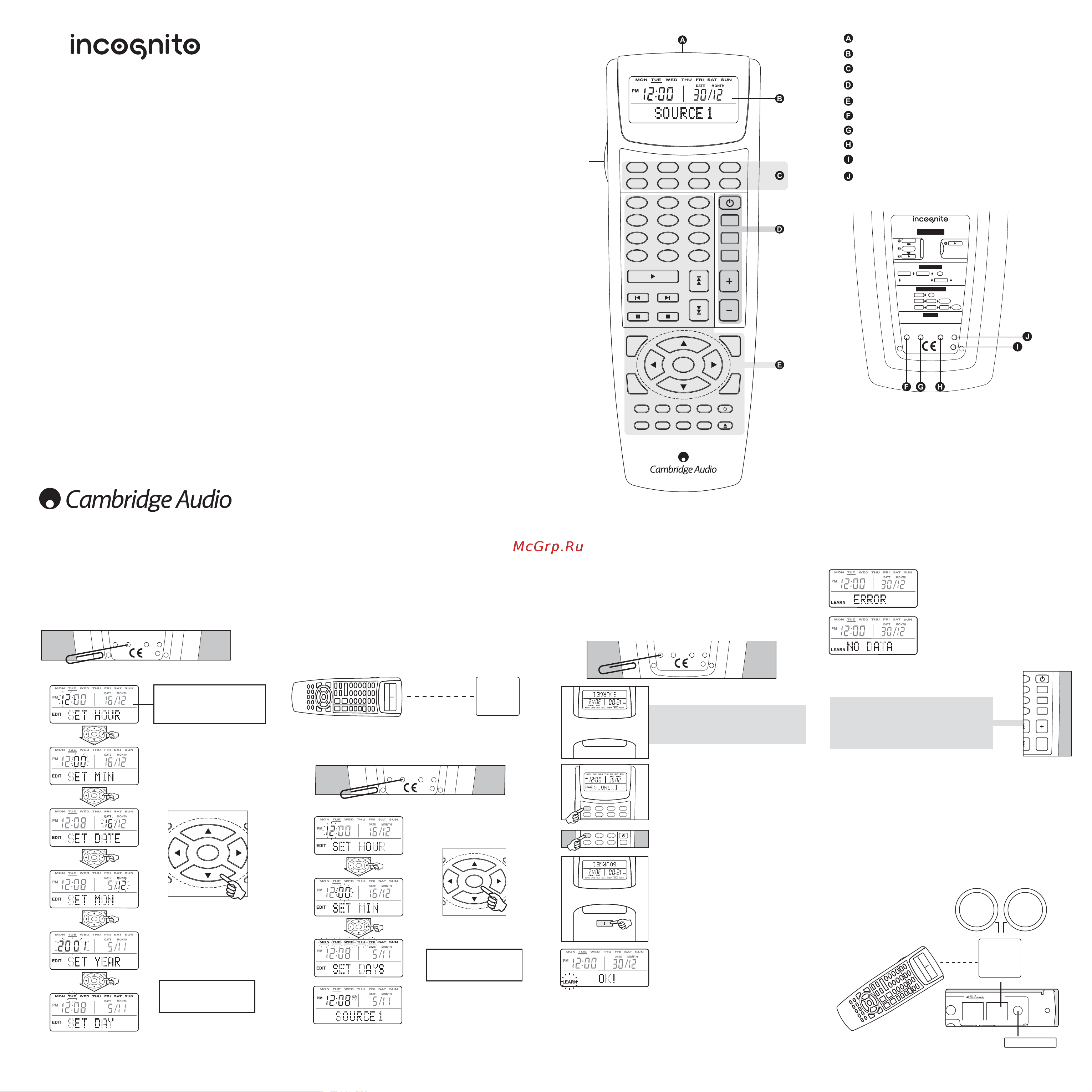

НАСТРОЙКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
НАСТРОЙКА ФУНКЦИИ REAL TIME CLOCK / DATE / MONTH / YEAR / WEEKDAY
(ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ / ДАТА / МЕСЯЦ / ГОД / ДЕНЬ НЕДЕЛИ)
ИНФРАКРАСНЫЙ ПЕРЕДАТЧИК И ВИЗИР ДЛЯ САМООБУЧЕНИЯ
ДИСПЛЕЙ (ЖИДКОКРИСТАЛЛИЧЕСКИЙ)
КНОПКИ УСТРОЙСТВ
ЗАПОМИНАЮЩИЕ КНОПКИ
КНОПКА LEARN/MACRO (САМООБУЧЕНИЕ/СОЗДАНИЕ МАКРОСА)
КНОПКА EDIT (РЕДАКТИРОВАНИЕ)
КНОПКА CLEAR (УДАЛЕНИЕ)
КНОПКА RESET (ПОВТОРНОЕ ВКЛЮЧЕНИЕ)
КНОПКА ALARM/TIMER ON/OFF
(ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ БУДИЛЬНИКА/ТАЙМЕРА)
Чтобы установить нужные значения, выполните следующие операции:
Нажатие ◄ или ►
движения вперед или назад
происходит в режиме Настройки
РЕЖИМ САМООБУЧЕНИЯ РЕЖИМ САМООБУЧЕНИЯ (продолжение)
ВЫХОДНЫЕ УСТРОЙСТВА A-BUS READY™
ДРУГИХ ПРОИЗВОДИТЕЛЕЙ
5.
4
6 7
КНОПКА
ПОДСВЕТКИ
3
ВВЕДЕНИЕ
2
85
Используйте только щелочные батарейки.
(1) Снимите крышку батарейного отсека.
(2) Вставьте 4 батарейки типа AAA/LR03/sum-4.
(3) Закройте крышку так, чтобы она защелкнулась.
При извлечении батареек для их замены все сохраненные
данные остаются в долговременной памяти устройства.
УСТАНОВКА БАТАРЕЕК
ЗАДНЯЯ СТОРОНА УСТРОЙСТВА LR10
СПЕЦИАЛИЗИРОВАННЫЕ КНОПКИ ДЛЯ
СИСТЕМЫ INCOGNITO MULTI-ROOM SYSTEM
EX IT
GUI DE
Enter
ME NU
TIT LE
ЛИЦОМ К ЛИЦУ НА
РАССТОЯНИИ 2-3 ДЮЙМА
ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ИСТОЧНИКА
ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ИСТОЧНИКА
LR10
1.
СХЕМА УСТРОЙСТВА
Клавиатура
Incognito
KP10
Колонки
Аудиовизуальный
приемник
HD/DVD-R or HD2/CD-R
IR1
IR2
PSU In
Manufactured
in an
ISO9002
approved
facility
IR
Emitter In
Vid Out 2
Vid Out 1
Keypad 1 Keypad 2
Cr
Cb
Y
Y
Cb
Cr
CAB/SAT or VID1
DVD Mon Out
Multi-Room
Блок питания
Пульт
Incognito LR10
ЛИЦОМ К ЛИЦУ НА
РАССТОЯНИИ 2-3 ДЮЙМА
LR10
LR10
EX IT
GUI DE
Enter
ME NU
TIT LE
ТАЙМЕР/БУДИЛЬНИК
2.
4.
5.
3. Чтобы установить нужные значения, выполните следующие операции:
Дням могут быть присвоены
названия дней недели,
выходных или каждого дня
недели в отдельности
EX IT
GUI DE
Enter
ME NU
TIT LE
Incognito LR10
EX IT
GU ID E
ME NU
TI TL E
1.
Продолжение на стр. 9Продолжение на стр. 8
IN P U T 6
LO C A L 2
CL E A R
Volum e
3
6
9
STATION / TRACK
1.
2.
3.
2.
3.
4.
Enter
Enter
Sour ce 4 Sour ce 5 Sour ce 6
Loca l 1
Loca l 2
Sour ce 2Sour ce 1 Sour ce 3
1 2 3
4 5 6
CCTV
Sel ect
Mute
CCTV
Mac ro But ton
LR10
EDI T
LEA RN /
MAC RO
CLE AR
ALAR M
ON/O FF
RES ET
4 x AAA/LR03/sum-4 batteries
This device
complies with
part 15 of
FCC rules
Head
to
Head
Ent er
Hol d
4 Sec s
Sou rce 1
Lea rn
Sou rce 1
1
1
Learning
Set Ma cr o
Clea r Setti ng
Power
Original
Hold key
unti l LR 10
show OK
Lea rn Lea rn
Lea rn
Oper at ion steps Fini sh
Button :
Device :
All:
Cle ar
Cle ar
Cle ar
Cle ar
Cle ar
Cle ar
EDI T
LEA RN /
MAC RO
CLE AR
ALARM
ON/OF F
RES ET
This device
complies with
part 15 of
FCC rules
www.cambridge-audio.co.uk
EDI T
LEA RN /
MAC RO
CLE AR
ALARM
ON/OF F
RES ET
This device
complies with
part 15 of
FCC rules
www.cambridge-audio.co.uk
EDI T
LEA RN /
MAC RO
CLE AR
ALARM
ON/OF F
RES ET
This device
complies with
part 15 of
FCC rules
www.cambridge-audio.co.uk
Sour ce 4 Sour ce 5 So ur ce 6
Loca l 1
Loca l 2
Clear
1
Selec t
Exit
Rec Time
Guide
Ent e r
Menu Title
Vol ume
Play
Paus e Stop
Mut e
2 3
4 5 6
7 8 9
+10 0
Sour ce 2Sour ce 1 Sour ce 3
Rand Info On
Slee p Vid+
Of f
Stat io n/Tr ac k
Band / D is c
CCT V
Для использования с совместимыми
устройствами Incognito Multi-Room System
или Cambridge Audio Incognito
Редактируемые названия источников
Функции часов и будильника
Дисплей и клавиши с подсветкой
Жестко запрограммированные
специализированные кнопки Incognito
Самообучающиеся кнопки, совместимые
с практически любым исходным оборудованием
Инфракрасный выходной сигнал
высокой мощности для
увеличения диапазона передачи
Местные модули для управления
телевизором в спальне и т.п.
Макросредства и возможность клонирования
Клавиатура
Incognito
KP10
Самообучающийся пульт
дистанционного управления LR10
™
LR10 L earni ng Remo te Cont rol
www.cambridge-audio.co.uk
Благодарим Вас за приобретение самообучающегося пульта
дистанционного управления Cambridge Audio Incognito LR10.
Устройство LR10 – это гибкий самообучающийся пульт
дистанционного управления, предназначенный для использования с
нашей клавиатурой Incognito KP10 в трех случаях:
1. При подключении клавиатуры Incognito KP10 непосредственно к
совместимому усилителю/приемнику Cambridge Audio Incognito.
2. При подключении клавиатуры Incognito KP10 к выходным
устройствам A-BUS Ready™ других изготовителей.
3. В качестве части полной системы Incognito Multi-Room System с
использованием концентраторов Incognito.
Пульт LR10 обладает восемью модулями устройств (SOURCE 1
(ИСТОЧНИК 1) и т.д.), а также двумя дополнительными местными
модулями, которые можно использовать для управления
источниками, расположенными рядом с помещением, в котором
применяется пульт. Восемь кнопок управления модулями устройств
предварительно запрограммированы таким образом, чтобы
посылать правильные коды Incognito, изменяющие источники наших
концентраторов и совместимых с системой Incognito устройств, но
при необходимости эти кнопки могут быть перепрограммированы.
Устройство имеет шесть жестко запрограммированных кнопок,
предназначенных для управления функциями клавиатур Incognito
A-BUS: Standby (режим ожидания), CCTV (только при наличии
концентратора Incognito VH10 Video Hub), Select (выбор), Mute (
подавление звука), Vol/Function Up (увеличение громкости/выбор
функции) и Vol/Function Down (уменьшение громкости/выбор
функции).
Кроме того, на каждый модуль устройства приходится 38 кнопок,
которые могут быть запрограммированы на любой инфракрасный
сигнал, соответствующий сигналу пульта дистанционного
управления исходного оборудования (например, пульта управления
проигрывателя компакт-дисков). Это позволяет при помощи пульта
LR10 управлять не только самой системой Incognito, но и всеми
функциями исходного оборудования.
Восемь модулей и все запоминающие кнопки могут быть
переименованы таким образом, что на жидкокристаллическом
дисплее устройства будет появляться необходимый текст.
Макросредства позволяют нажатием одной кнопки посылать с
пульта LR10 серию команд. Все 38 запоминающих кнопок и даже
кнопки модуля устройства могут содержать макрос величиной до
20 шагов.
Устройство оснащено часами, которые вместе с функцией таймера
позволяют пульту LR10 выступать в качестве будильника,
используя для этого входной сигнал SOURCE 1.
Чтобы перейти в режим Real Time Clock, нажмите кнопку EDIT, находящуюся на
задней стороне устройства, один раз (при помощи скрепки или чего-нибудь
подобного). На дисплее появится мигающая надпись «CLOCK?». Чтобы начать
редактирование, нажмите клавишу ▲ или ▼.
Удерживайте клавишу ▲ или ▼,
чтобы выбрать
двенадцатичасовой или
двадцатичетырехчасовой формат.
Для выбора любых необходимых
значений во всех настройках
используйте клавиши ▲ и ▼.
Чтобы убыстрить процесс,
удерживайте клавишу.
Завершив настройку, нажмите кнопку EDIT или подождите
15 секунд, чтобы выйти из режима Real Time Clock.
Пульт LR10 обладает функцией таймера, позволяющей пользователю
программировать время включения источника SOURCE 1 (например, для
побудки). При наступлении запрограммированного времени пульт
дистанционного управления автоматически посылает код устройства
SOURCE 1, специальный код побудки и любой код, запрограммированный на
клавише «1» модуля устройства SOURCE 1. Например, эта функция
позволяет включить клавиатуру Incognito, находящуюся в данном
помещении, выбрать источник SOURCE 1 и предварительную настройку 1 (
например, определенную радиостанцию). При желании кнопка «1» также
может содержать макрос (например, для запуска проигрывателя компакт-
дисков).
Расположите пульт таким образом, чтобы он находился в прямой видимости
клавиатуры Incognito.
Расстояние между
устройствами должно
составлять не более
4 метров (12 футов)
Чтобы перейти в режим Timer set (установка таймера), нажмите кнопку EDIT,
находящуюся на задней стороне устройства, два раза (при помощи скрепки
или чего-нибудь подобного). На дисплее появится мигающая надпись
«TIMER?». Чтобы начать редактирование, нажмите клавишу ▲ или ▼.
Для выбора любых
необходимых значений
используйте клавиши ▲ и ▼.
Для перемещения вперед
нажимайте клавишу ►, для
перемещения назад – клавишу ◄.
После установки таймера на
дисплее появляется маленький
символ будильника, показывающий,
что таймер включен.
Завершив настройку, нажмите кнопку EDIT или подождите 15 секунд,
чтобы выйти из режима Timer set.
Примечание: для включения или отключения таймера/будильника
можно в любое время использовать кнопку ALARM/TIMER ON/OFF;
это не влияет на установленное время или день.
Примечание: программирование нового кода удаляет предыдущие данные,
назначенные для запоминающей кнопки, включая макрос, если таковой
был запрограммирован.
Чтобы перейти в режим Learn (обучение), нажмите кнопку LEARN,
находящуюся на задней стороне устройства (при помощи скрепки или чего-
нибудь подобного). На дисплее появится мигающая надпись «LEARN».
Разместите пульт дистанционного управления
источника (проигрывателя компакт-дисков,
DVD и т.п.) лицом к пульту LR10 на расстоянии
2-3 дюймов (5-8 см).
Чтобы выбрать модуль устройства, на
котором Вы хотите запрограммировать
коды, нажмите соответствующую кнопку
(например, SOURCE 1).
На дисплее появится мигающая надпись
«LEARN». Нажмите нужную запоминающую
кнопку (например, кнопку 1). Надпись «LEARN»
на дисплее перестанет мигать.
Нажмите на пульте источника кнопку,
инфракрасный сигнал которой Вы хотите
запрограммировать на LR10. Удерживайте
кнопку до тех пор, пока на дисплее LR10 не
появится надпись «OK!».
Когда появляется надпись «OK!», процесс
обучения завершается, и надпись «LEARN»
снова начинает мигать. Чтобы
запрограммировать другую кнопку, повторите
операции 3-4. Если в течение 8 секунд Вы не
нажмете другую запоминающую кнопку, пульт
дистанционного управления LR10 автоматически
выберет ее за Вас.
Примечание: когда пульт LR10 изучает и запоминает код, выйти из режима
обучения или выбрать другую запоминающую кнопку нельзя. Подождите 8
секунд, пока не закончится время программирования и надпись «LEARN» не
начнет снова мигать.
Если на дисплее возникает надпись
«ERROR» (ошибка), убедитесь в том,
что все действия выполняются
правильно, и повторите попытку.
Если на дисплее появляется надпись «NO
DATA» (нет данных), это означает, что пульт
LR10 не получил сигнала от пульта источника.
Убедитесь в том, что устройства расположены
правильно, а батарейки пульта источника
находятся в рабочем состоянии, и повторите
попытку.
Чтобы выйти из режима обучения, нажмите кнопку
LEARN при мигающей надписи «LEARN».
Примечание: назначить новые коды (или
макросы) для 6 специализированных кнопок
Incognito System НЕЛЬЗЯ, поскольку они
нужны для управления клавиатурой Incognito.
По умолчанию кнопки пульта Incognito LR10 запрограммированы таким образом,
чтобы посылать правильные коды Incognito, изменяющие источники наших
концентраторов и совместимых с системой Incognito устройств, но при
необходимости эти кнопки могут быть перепрограммированы.
ПРИМЕР: аудиовизуальные приемники и усилители типа A-BUS Ready,
изготовленные другими производителями, также можно подключать к
клавиатурам Incognito A-BUS без использования концентратора Incognito
(Примечание: клавиатура KP10 должна находиться в режиме Standard A-BUS). Для
этого, однако, понадобится запрограммировать на пульте LR10 исходные коды/
коды устройств, принадлежащие приемнику, так как в этом случае именно он
обеспечивает выбор источника.

Содержание

Похожие устройства

Скачать
