Yerasov BOGGART 30 [5/8] Включение 3
![Yerasov BOGGART 30 [5/8] Включение 3](/views2/1010364/page5/bg5.png)
3
1 -
3 - FOOTSWITCH -
4 -
-
8 гнездо с сетевым и запасным
предохранителями.
20 -
21 -
2
2
для подключения сетевого шнура
19 - держатель анодного предохранителя
гнездо для подключения внешнего кабинета
сопротивлением 16 м.
гнездо для подключения встроенного динамика или
внешнего кабинета сопротивлением 8 м.
22 -
гнездо для подключения ножного переключателя.
- гнездо для подключения выхода внешнего процессора эффектов
или преампа.
2 гнездо для подключения входа внешнего процессора эффектов.
.
SPEAKER EXT.-
O
SPEAKER COMBO -
O
RETURN
5 SEND -
PRESENCE - регулятор компенсации высоких частот оконечного усилителя.

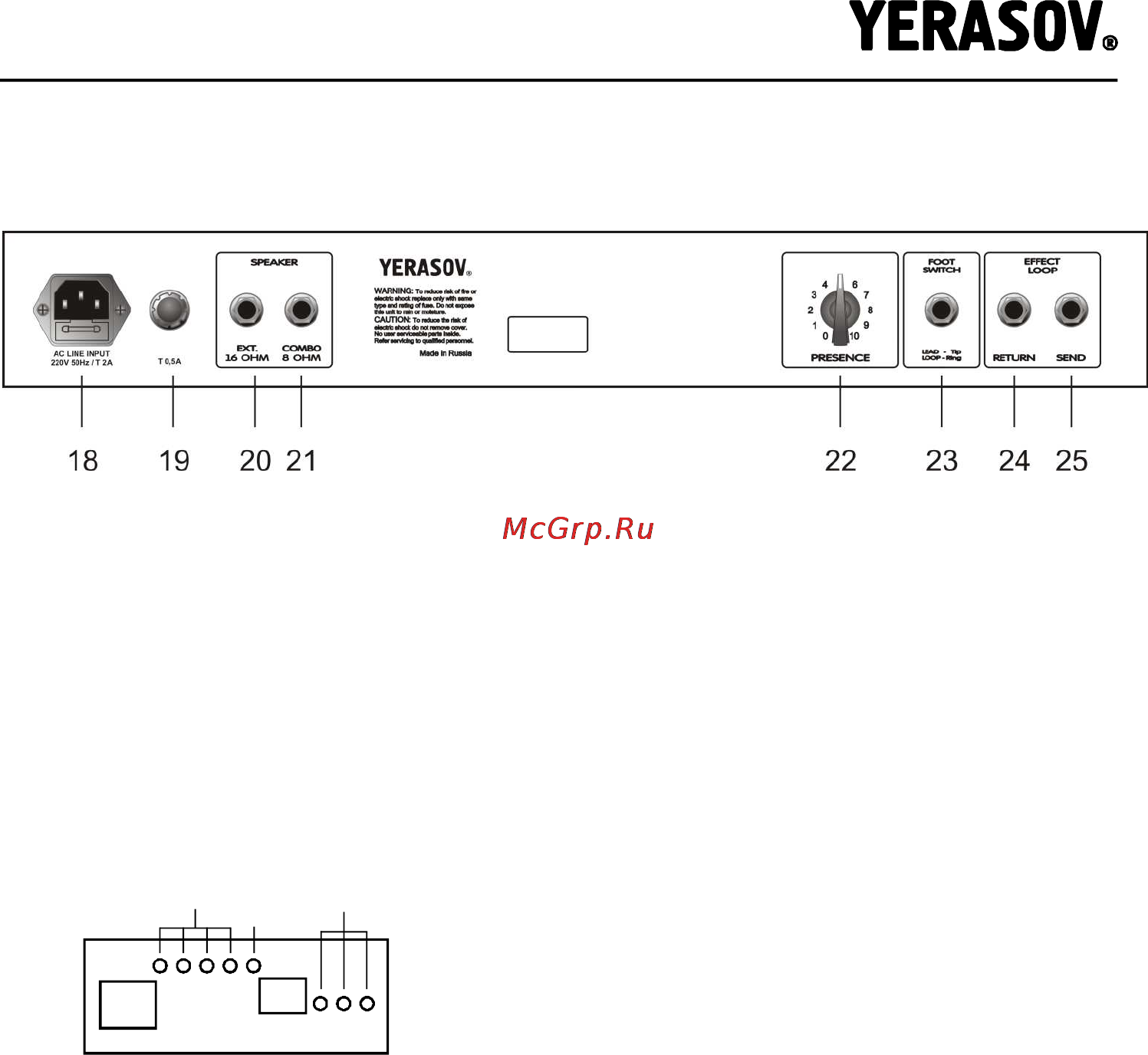

Задняя панель
Расположение и маркировка ламп
EL84
12AT7
ECC83
ВКЛЮЧЕНИЕ3.
Для переключения
каналов и включения эффектов с помощью ножного переключателя необходимо,
чтобы кнопка переключения каналов, расположенная на передней панели,
находилась в отжатом положение.
Вставьте джек гитарного шнура во входное гнездо.
Переключите тумблер в верхнее положение. При включении комбика
загорается светодиодный индикатор. Перед тем как начать играть следует
выждать не менее 30 секунд, которые необходимы для прогрева ламп усилителя.
После этого следует переключить тумблер в верхнее положение.
Усилитель готов к работе.
Категорически запрещается эксплуатация комбика при вынутом
джеке из гнезда .
POWER
ANODE
ANODE
SPEAKER
Внимание!
Скоммутируйте силовой кабель, входящий в комплект поставки, с сетевым
гнездом, которое расположено на задней панели усилителя, и заземленной
розеткой питания.
Подсоедините ножной переключатель FS 22 к соответствующему гнезду
F , которое расположено на задней панели усилителя.
Для выключения усилителя тумблер переведите в нижнее положение,
через 5–10 секунд тумблер POWER установите также в нижнее положение.
–
ootswitch
