12
6100.00.0.000М РЭ [0]
-● исключение пережимов, образования петель, отсутствие сильных изгибов и
растягивающих усилий;
-● отсутствие касания подвижных объектов и предметов с острыми кромками;
-● при наличии повреждения, шланг должен заменяться целиком, ремонт недопустим.
●● ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И ИСКАТЬ УТЕЧКИ
ГАЗА С ПОМОЩЬЮ СПИЧЕК И ДРУГОГО ОТКРЫТОГО ОГНЯ!
7.2 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
●●
ВНИМАНИЕ! ПЛИТА ВЫПОЛНЕНА ПО I КЛАССУ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ И ДОЛЖНА ПОДКЛЮЧАТЬСЯ К ДВУХПОЛЮСНОЙ
РОЗЕТКЕ С ЗАЗЕМЛЯЮЩИМ КОНТАКТОМ!
●● Вилка и сетевой шнур после установки плиты должны быть доступны для обеспечения
возможности отключения и не должны подвергаться нагреву.
●● Не допускается размещать плиту так, чтобы розетка находилась над варочной панелью.
●● ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ ЕГО ЗАМЕНУ ВО ИЗБЕЖАНИЕ ОПАСНОСТИ
ДОЛЖНЫ ПРОИЗВОДИТЬ ИЗГОТОВИТЕЛЬ, СЕРВИСНАЯ СЛУЖБА ИЛИ ПОДОБНЫЙ
КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ
СЛУЖБАМ
Регулировка для различных видов газа
● Если произведена регулировка плиты на другой вид газа, мастер обязан сделать
соответствующую отметку в талоне установки и в маркировке плиты.
●
Мастер обязан проверить герметичность плиты в соответствии с технологическими
инструкциями газоснабжающей организации.
● Перенастройка плиты на другой вид газа согласно таблицы 1 производится:
-● заменой сопел горелок варочной панели и духовки;
-● регулировкой винтов малого расхода (ВМР) для терморегулятора и заменой ВМР для
кранов.
Замена сопла горелки варочной панели
Для замены сопла в горелке GEFEST 6 необходимо:
-●
снять решетку;
-●
снять с горелки шляпку со смесителем;
-●
торцевым гаечным ключом (S=8 мм) выкрутить и
заменить сопло;
-●
сборку произвести в обратной последовательности.

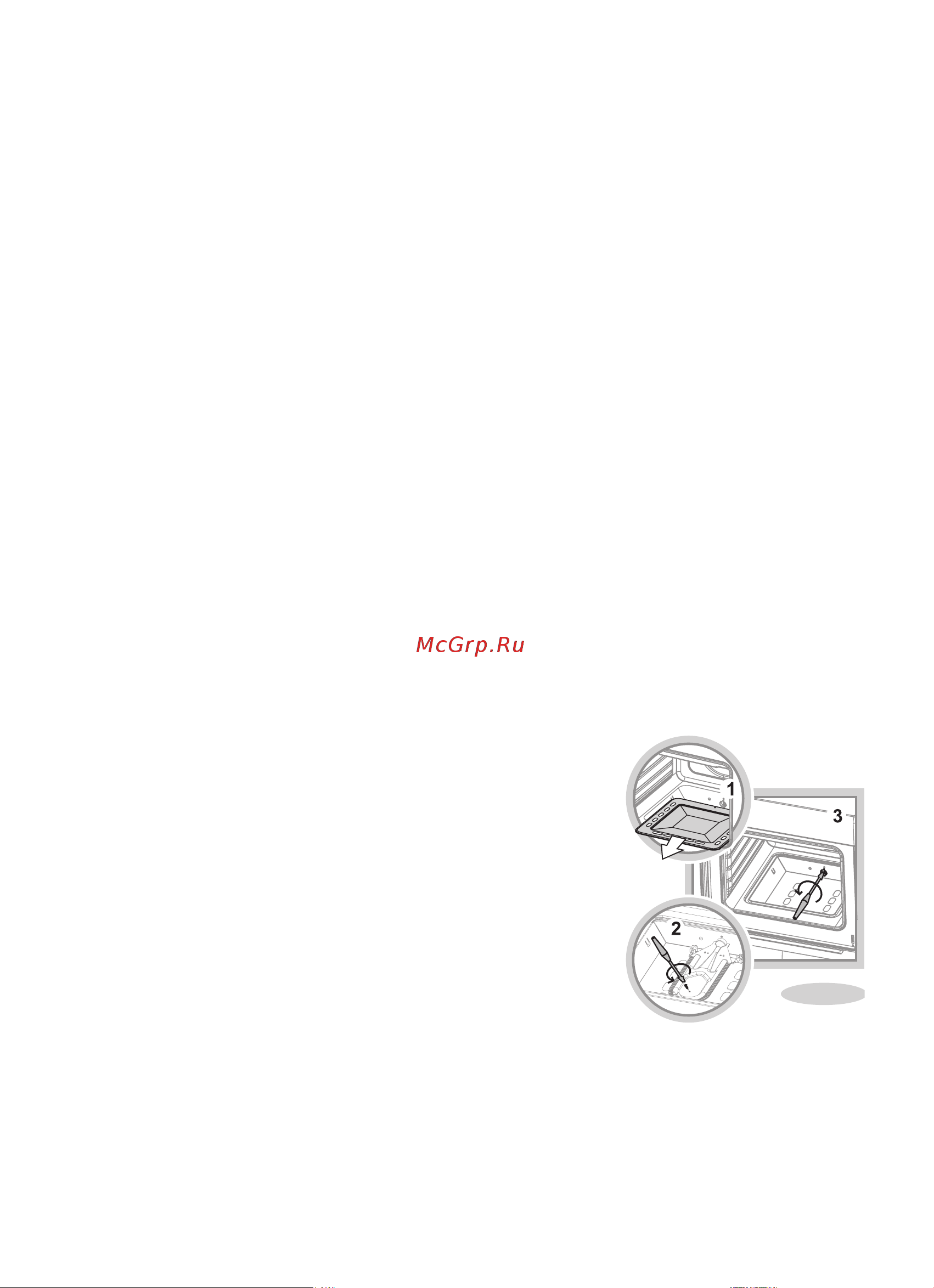

Замена сопла горелки духовки (рис.9)
-●
Снять дно духовки;
-●
вывернуть винт крепления горелки;
-●
снять горелку с корпуса;
-●
торцевым гаечным ключом (S = 8 мм) выкрутить и
заменить сопло;
-●
сборку произвести в обратной последовательности.
Замена сопла горелки гриль
Если возможен доступ к плите с обратной стороны:
-●
при помощи ключа выкрутить и заменить сопло (рис. 10).
Если доступ затруднен, нужно:
-●
вывернуть винт крепления жарочной горелки;
-●
снять горелку с корпуса, чтобы обеспечить доступ к соплу;
-●
торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло;
-●
сборку произвести в обратной последовательности.
Рис.9
