6101.00.0.000 РЭ [107]
32
Рис.22
Рис.21
Рис.20

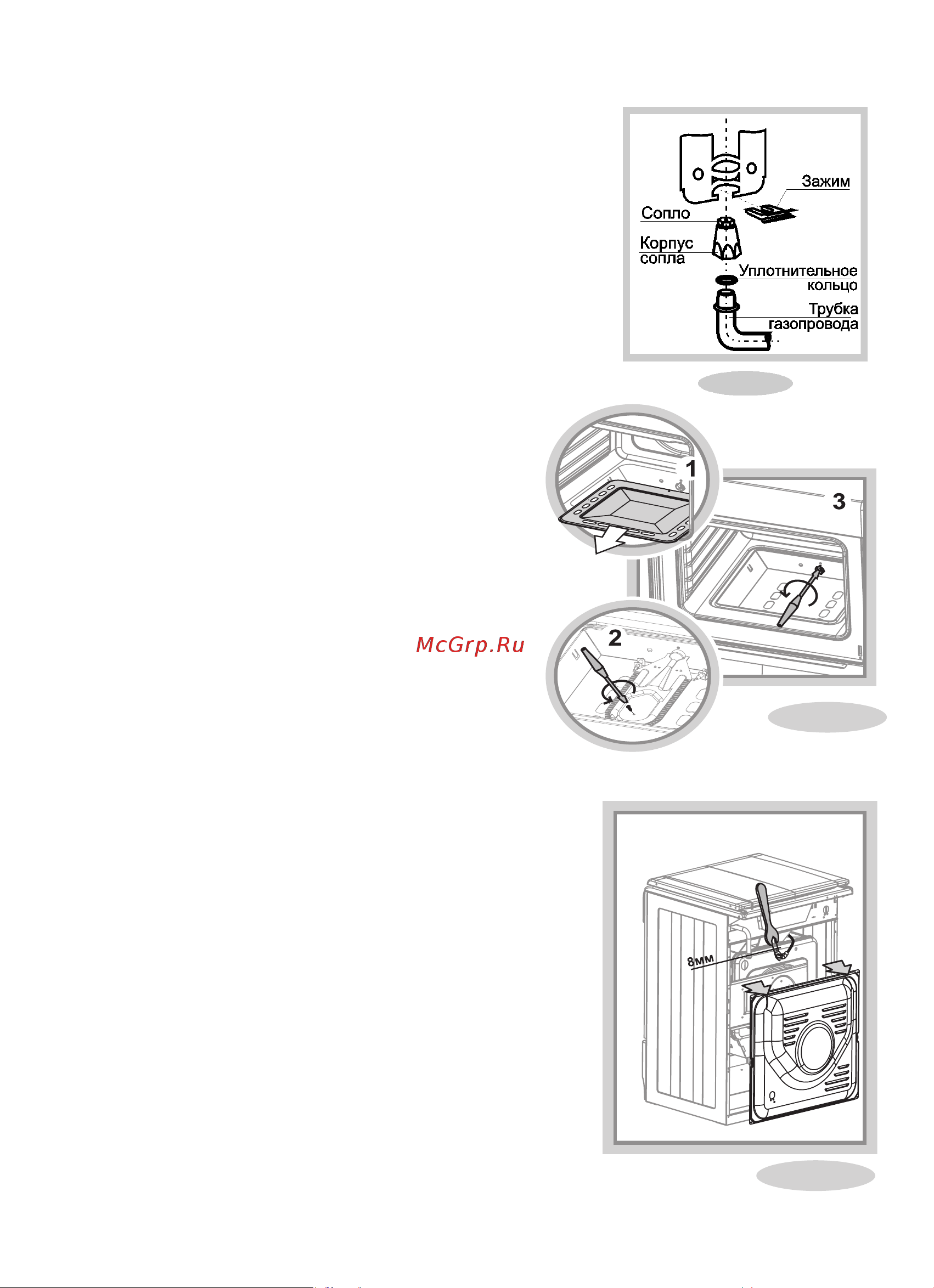

Замена сопла горелки стола
Длязаменысоплавгорелке“GEFEST4”(рис.20):
- Снятьрешеткуигорелки.
- Отвернутькрепежныевинтыиподнятьстол.
- Сжатьидостатьзажим,затемснятькорпуссопластрубы
газопровода.
- Вывернутьсоплоизаменитьнановое.
-
Сборкупроизвестивобратнойпоследо-вательности.
ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ С
ГАЗОПРОВОДОМДОЛЖНОНАХОДИТЬСЯВКОРПУСЕСОПЛА.
ДлязаменысоплавгорелкеGEFEST6;6.1необходимо:
- снятьрешетку.
- снятьсгорелкишляпкусосместителем.
- торцевымгаечнымключом(S=8мм)выкрутитьизаменить
сопло.
- сборкупроизвестивобратной
последовательности.
Замена сопла горелки духовки (рис.21)
- снятьднодуховки.
- вывернутьвинткреплениягорелки.
- снятьгорелкускорпуса.
- торцевымгаечнымключом(S=8мм)выкрутитьи
заменитьсопло.
- сборкупроизвестивобратнойпоследовательности.
Замена сопла горелки гриль
Есливозможендоступкплитесобратнойстороны:
- припомощиключавыкрутитьизаменитьсопло
(рис.22).
Еслидоступзатруднен,нужно:
- вывернутьвинткрепленияжарочнойгорелки.
- снятьгорелкускорпуса,чтобыобеспечитьдоступ
ксоплу.
- торцевымгаечнымключом(S=8мм)выкрутитьизаменитьсопло.
- сборкупроизвестивобратнойпоследовательности.
Регулировка винтов малого расхода (ВМР)
ТУПа и кранов с безопасностью горелок
стола и духовки
При переводе плиты на другойвидгаза после замены
сопелгорелокнеобходимоотрегулироватьВМР.Дляэтого
необходимозажечьгорелку(длядуховкиcтерморегулятором-
закрытьдверцуипрогретьдуховкувтечение15...20минут).
Перевестиручкукранав положение«малоепламя»,
снятьручки,воротники,панельиотверткой,вращаяВМР,
добитьсяминимального,ноустойчивогопламенигорелки
(длинапламенидолжнасоставлять4…6мм).Правильность
настройкипроверяетсябыстрымповоротомручкикранаиз
положения«максимальное пламя» в положение«малое
пламя».Пламяприэтомнедолжногаснуть.
Замена винтов малого расхода (ВМР) в обычных
кранах горелок стола.
Припереводеплитынадругойвидгазанеобходимоснять
ручкикранов,воротникиипанель.Спомощьюрожкового
ключа(S=9мм)отвернутьВМРизаменить,затянувключом
доупора.
