HiWatch DS-S2624P(В) [13/16] Без использования шины заземления

16/24-х портовый 100М PoE-коммутатор для передачи на большие расстояния – Краткое руководство пользователя

Рисунок 2-3 Подключение шины заземления

2.4.2 Без использования шины заземления

Цель:

Если заземление с использованием шины заземления невозможно, а корпус заземления может быть

закопан, то следуйте шагам, указанным ниже.

Шаг 1 Поместите стальной уголок или стальную трубу (≥0,5м) в землю.

Шаг 2 Приварите один конец кабеля заземления к стальному уголку или стальной трубе и обработайте

место сварки при помощи гальванического или лакокрасочного покрытия.

Шаг 3 Подключите другой конец кабеля заземления к клемме заземления.

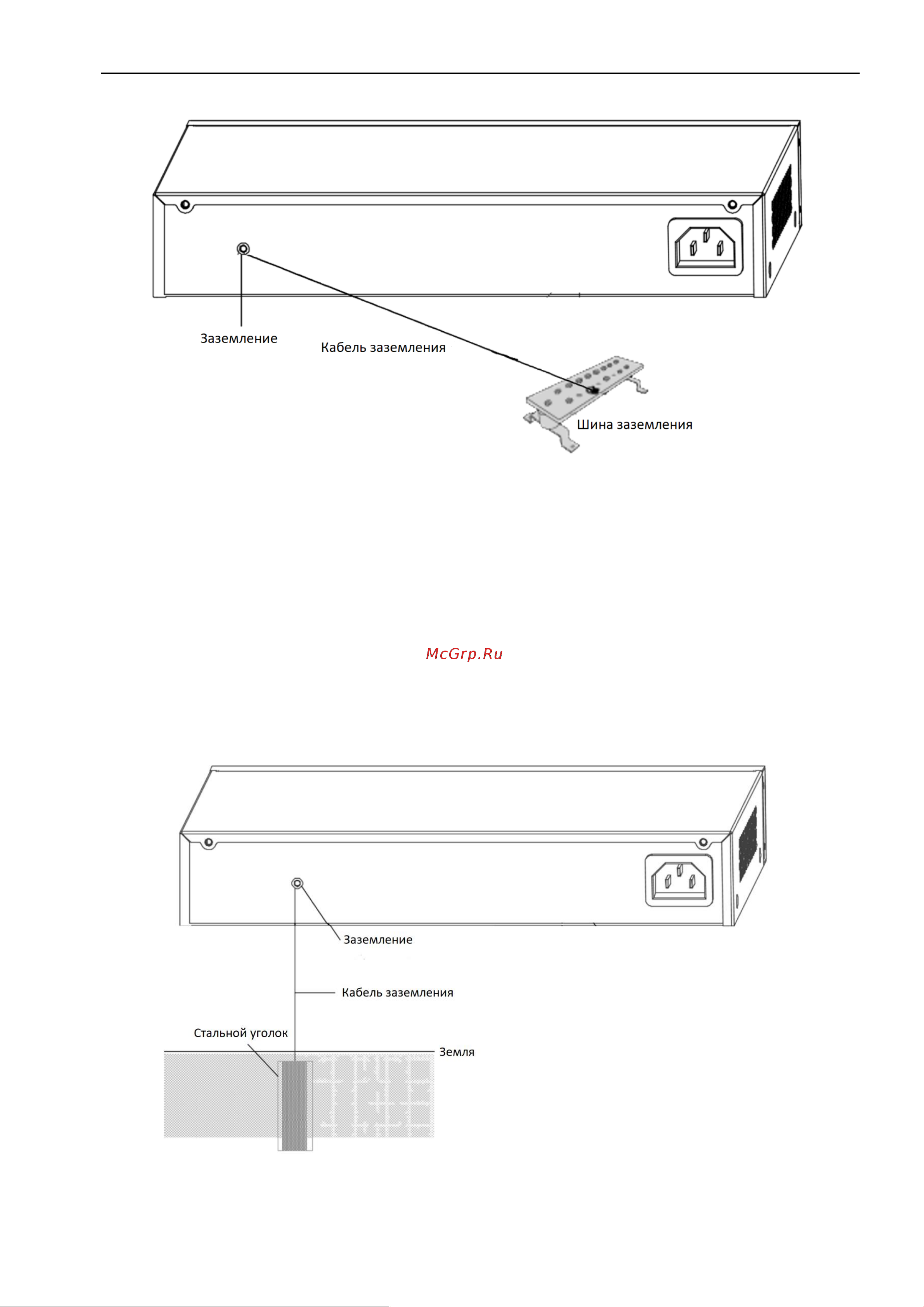

Рисунок 2-4 Заземление с помощью стального уголка
