HiWatch DS-S2624P(В) [14/16] Глава 3 подключение устройств

16/24-х портовый 100М PoE-коммутатор для передачи на большие расстояния – Краткое руководство пользователя

Глава 3 Подключение устройств

3.1 Подключение к RJ45 портам

Подключите коммутатор к устройству с помощью сетевого кабеля через RJ45 порт. Порт RJ45

обеспечивает подключение сетевых камер, IP-камер, NVR, коммутаторов и др.

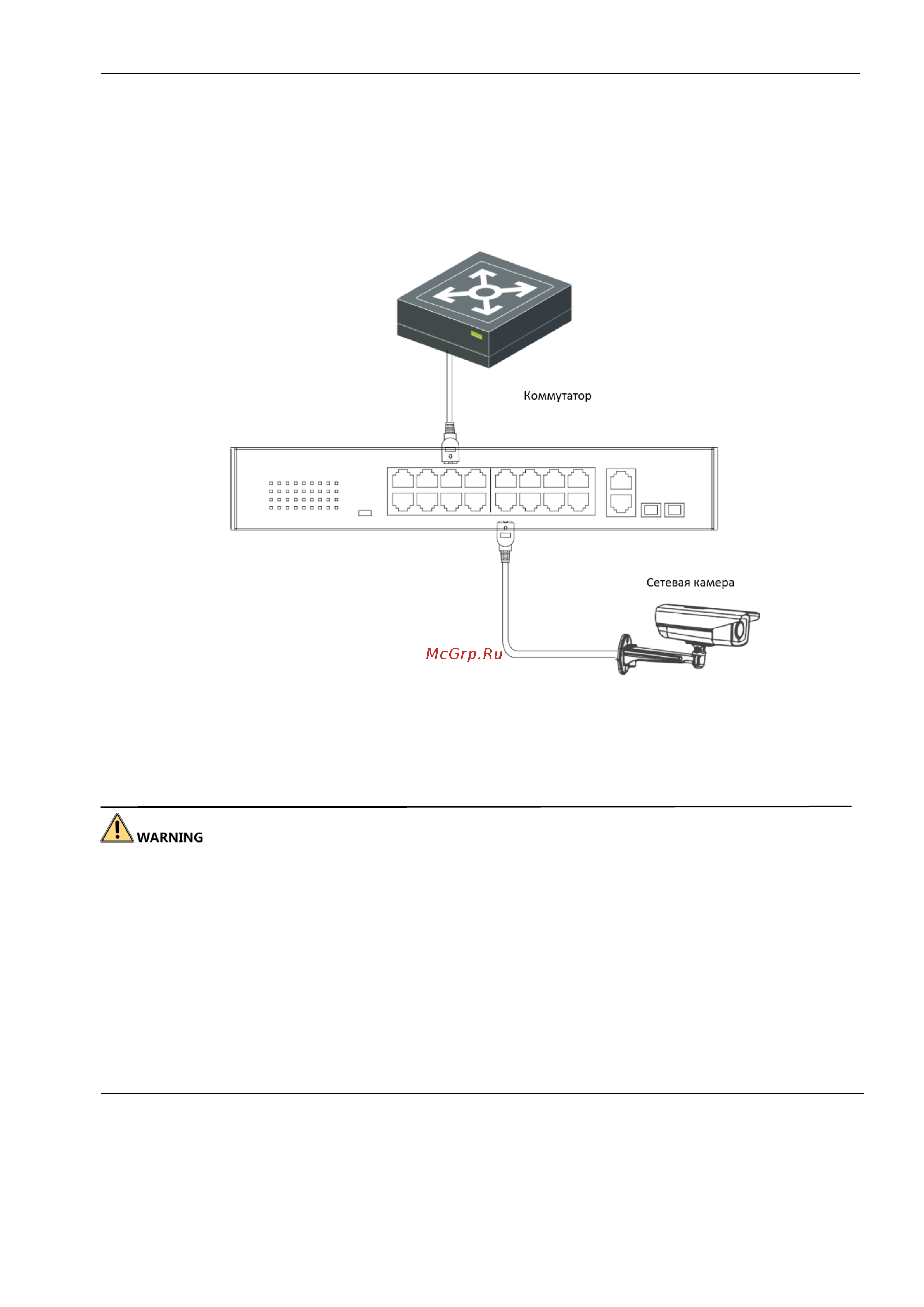

Рисунок 3-1 Подключение к RJ45 портам

3.2 Подключение к 1000Mб/с комбо-портам

В этом разделе в качестве примера используется двухволоконный оптический модуль SFP.

При подключении к сетевому кабелю 1000Mб/с комбо-порт становится PoE портом. При подключении

к оптическому модулю и оптоволоконному кабелю 1000Mб/с комбо-порт становится оптоволоконным

интерфейсом.

При одновременном подключении к сетевому кабелю и оптоволокну данный порт будет работать как

оптоволоконный интерфейс.

Не скручивайте и не сгибайте оптоволоконный кабель (радиус кривизны ≥ 10см) слишком сильно.

Никогда не смотрите на волокно при включенном лазере, так как это может нанести вред Вашему

зрению.

Шаг 1 Соедините двухпарный оптический модуль SFP с оптоволоконным кабелем.

Шаг 2 Придерживая оптический модуль с одной стороны плавно установите его в SFP порт коммутатора.
