1.3 Внешний вид

1.3.1 Передняя панель

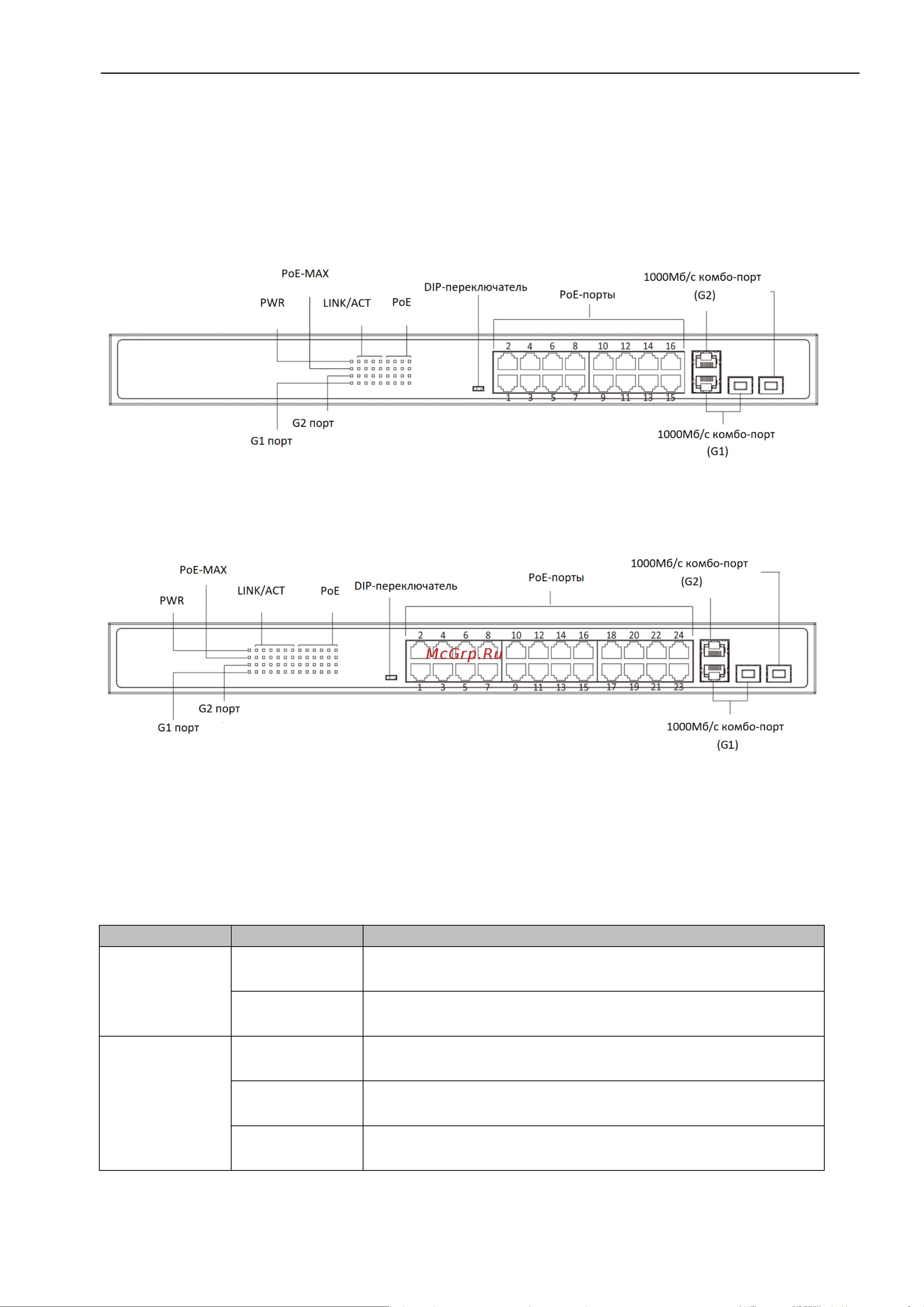

Ниже представлены изображения передних панелей PoE-коммутаторов DS-S1816P (B), DS-S2624P (B).

Передняя панель DS-S1816P (B)

Рисунок 1-1 Передняя панель DS-S1816P (B)

Передняя панель DS-S2624P (B)

Рисунок 1-2 Передняя панель DS-S2624P (B)

Индикаторы

Индикаторы используются для мониторинга состояния PoE-коммутаторов. В таблице ниже

приведено описание каждого индикатора.

Таблица 1-2 Описание индикаторов

Индикатор

Статус

Описание

PWR

Горит

Устройство подключено к источнику питания.

Не горит

Устройство не подключено к источнику питания или

источник питания неисправен.

G1/G2

Горит

1000Мб/c комбо-порт подключен.

Мигает

1000Мб/c комбо-порт выполняет передачу данных.

Не горит

1000Мб/c комбо-порт не подключён или подключён

неправильно.
