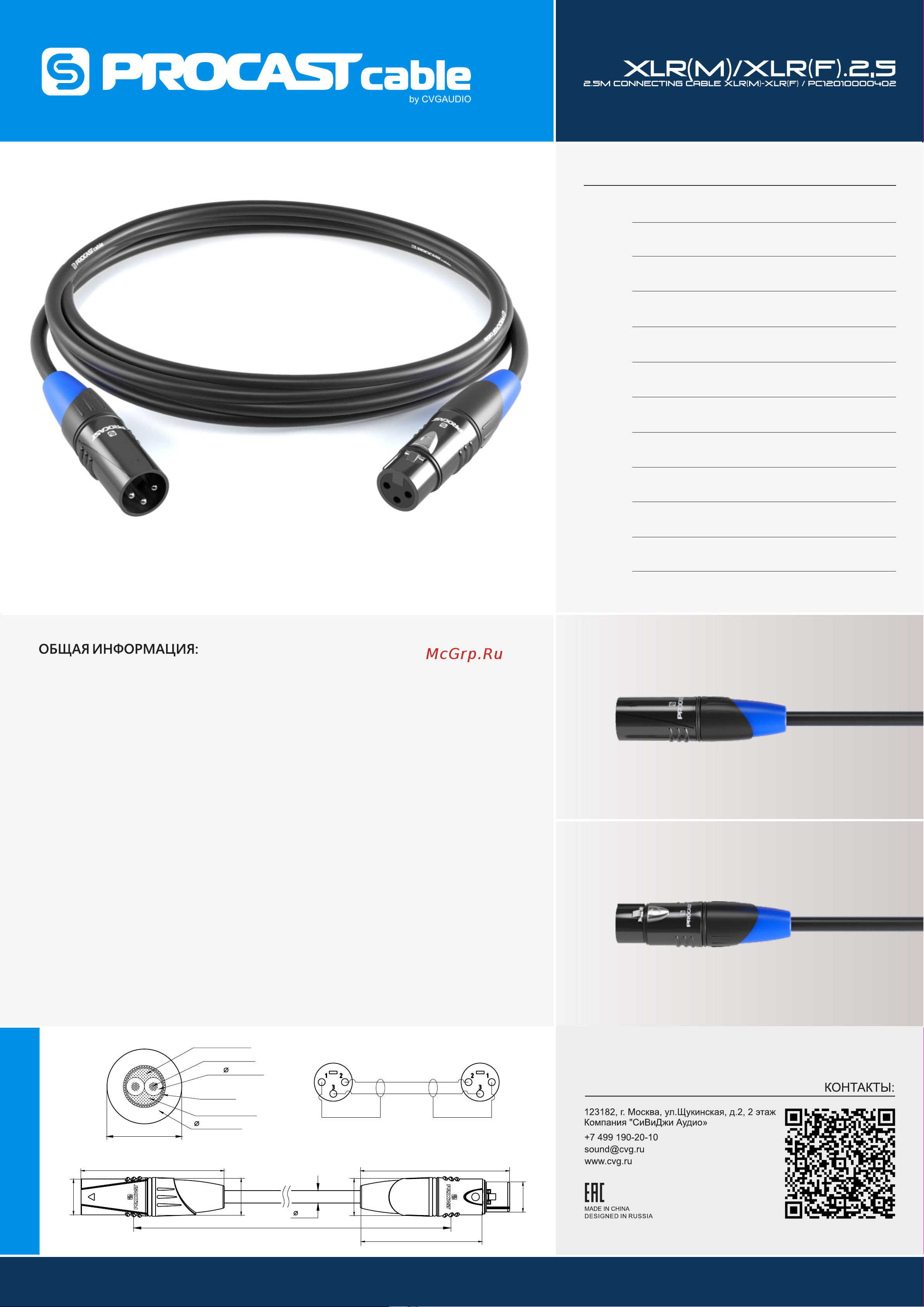

PROCAST cable XLR m/XLR f.2,5 Руководство по эксплуатации онлайн
TECH DRAWNING
www.procastcable.ru
L=2.5m
69.5mm
17.4mm
18.8mm
14.6mm
72.6mm
6mm
59.4mm
18.8mm
6mm
BD 16*5/0.1 TC
6mm
PVC(BLACK)
COTTON YARN
AL-FOIL
PE
1.20mm
25/0.08 BC
(WH/BL)
XLR MALE XLR FEMALE
GND GND
BL
WH
PROCAST XLR(m)-XLR(f).2.5 - высококачественный профессиональный балансный
соединительный кабель предназначенный для коммутации профессионального
активного звукового оборудования, динамических и конденсаторных микрофонов,
студийного оборудования, а также межблочной Hi-End аудио-коммутации. Длина
кабеля - 2.5 метра.
Используются трехконтактные профессиональные, надежные разъемы XLR (male)
и XLR (female) с очень оригинальным, современным дизайном. Корпуса разъемов
изготовлены методом литья под давлением из не подверженного коррозии
цинкового сплава ZnAl4, имеют покрытие черного цвета созданного также на
основе цинка. Контактные группы разъемов изготовлены из латуни H59-1 (сплав на
основе меди) c серебряным напылением. Кабель фиксируется к контактам
посредством пайки. Внутрь разъема добавлена съемная пластиковая вставка, она
жестко позиционирует кабель внутри разъема, не дает кабелю изламываться при
изгибе и деформироваться в местах пайки.
Кабель используемый в XLR(m)-XLR(f).2.5 имеет следующую структуру: две
центральных сигнальных жилы (каждая жила сечением 0,13mm2 состоит из 25
проводников диаметром 0,08mm), индивидуальная изоляция диаметром 1,2mm
для каждой из жил белого и черного цвета изготовленная из PE(полиэтилена).
Далее кабель имеет два экрана - первый состоит из 75 проводников диаметром
0,1mm к аждый (16 групп состоящих из 5-ти свитых проводников) и второй -
опоясывающая алюминиевая фольга. Все внутреннее пространство между
центральными проводниками и внешним экраном заполнено шелковыми нитями.
Это обеспечивает идеальную пластичность и гибкость кабеля. Сверху, последним
слоем XLR(m)-XLR(f).2.5 покрыт плотной изоляцией из качественного PVC
пластиката окрашенного в черный цвет. Внешний диаметр кабеля - 6mm. Все
внутренние проводники кабеля изготовлены из чистейшей OFC меди 99.97%
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable XLR(m)/XLR(f).2,5 / PС12010000402
ДЛИНА КАБЕЛЯ
2,5 метра
РАЗЪЕМ (СТОРОНА А)
3-pin balance XLR (male), корпус - ZnAl4 / контакты -H59-1
РАЗЪЕМ (СТОРОНА В)
ЦЕНТРАЛЬНАЯ ЖИЛА (для одного канала)
Сечение 0,13mm2, 25 проводников, диаметр каждого 0,08mm
СТРУКТУРА ЭКРАНА
16x5 луженых проводников, диаметр каждого 0,1mm+AL Foil
ИЗОЛЯЦИЯ ЦЕНТРАЛЬНОЙ ЖИЛЫ
Диаметр 1,2mm, материал PE (белый / черный)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-20C / +70 градусов C
ВНЕШНЯЯ ИЗОЛЯЦИЯ
Диаметр 6mm, материал PVC (черный)
180g
ВЕС
280mm x 160mm
ГАБАРИТНЫЙ РАЗМЕР УПАКОВКИ
3-pin balance XLR (female), корпус - ZnAl4 / контакты -H59-1
PREMADE CABLE
