• Place the metal box containing the
electronic components in an easily
reachable area for possible technical
assistance operations, by connecting
the electric connectors of the box to the
hood (g. 11).
How the hood works
It is necessary to open the extractable
unit in order to ensure the appliance nor-
mal operation, by following these steps.
Push the glass downwards, as shown
in g. 12; the glass will be released and
will open.
Following the extractable unit opening,
it will be possible to operate the suction
motor by using the push-button panel,
as follows.
To close the extractable unit, push on
the front glass until the extractable unit
is completely closed.

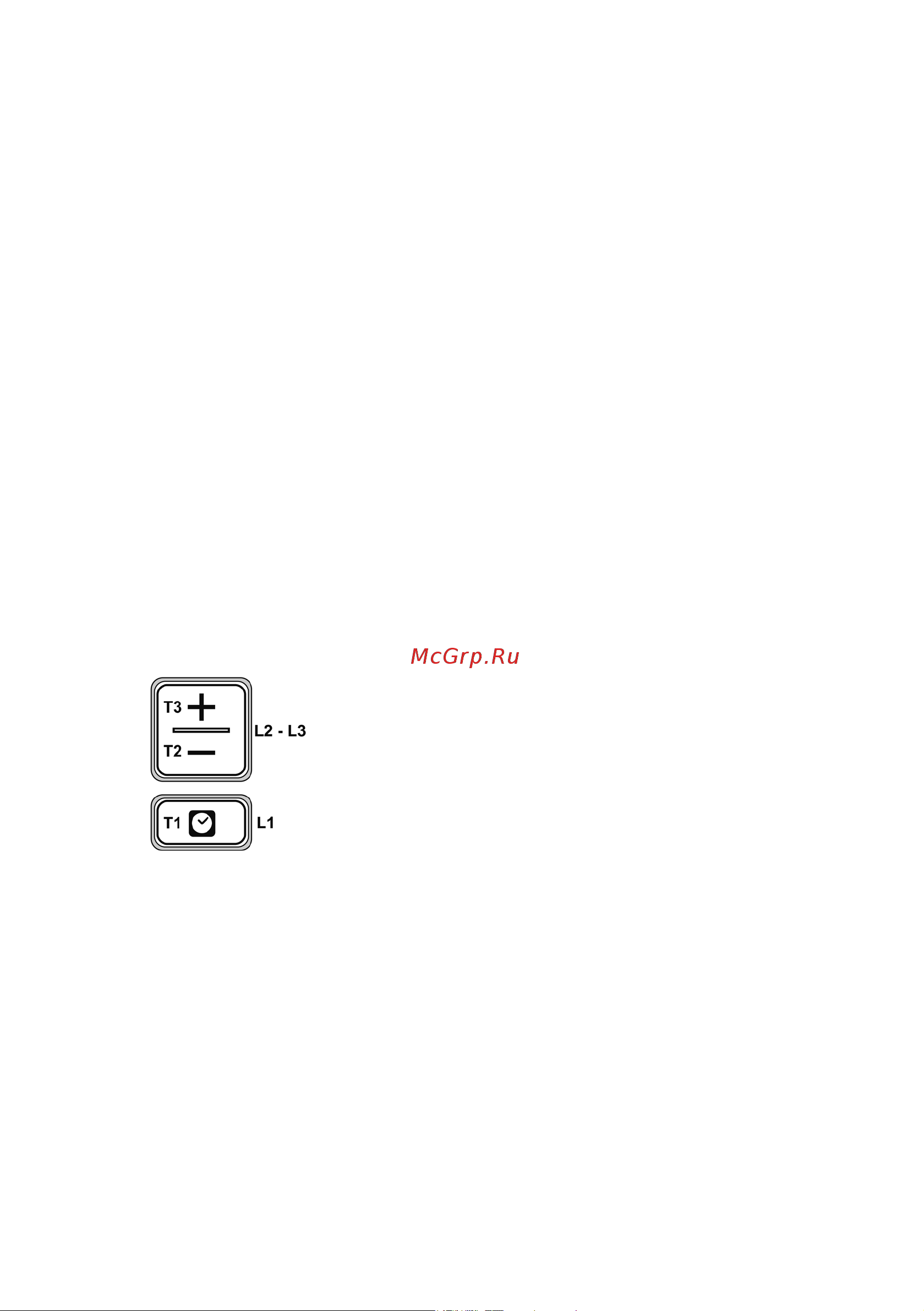

T1.
T2.
T3.
Timer ON/OFF key: press it to set the automatic
switching off:
Speed 1: 20 minutes
Speed 2: 15 minutes
Speed 3: 10 minutes
High Speed : 5 minutes
Key to decrease the aspiration speed (power).
OFF 1: press it multiple times, in order in order to re-
duce the aspiration speed until the hood is turned off.
OFF 2: hold it down for a prolonged period of time,
at any speed.
ON /aspiration speed (power) increase (1-2-3-High
speed) key.
The High speed lasts about 5 minutes: after that
speed 2 is automatically set.
Filter saturation indicator
The hood displays when it is necessary to carry out mainte-
nance on the lters:
Grease lter (about every 40 hours of use): all the Leds
with blue light will ash
Activated charcoal lter (about every 160 hours of use):
all the Leds with blue light, leds L2 and L3 will ash.
Filter saturation resetting
After performing the lter maintenance, press keys T1 and
T3, for a prolonged period of time, Leds L1, L2 and L3 will
ash shortly with a blue light, and then will turn off.
Enabling the activated charcoal lter saturation indica-
tor.
This indicator is usually disabled. Follow this procedure to
enable it:
With the hood turned off, press and keep T1 and T2 keys
pressed simultaneously for a prolonged period of time: at
rst L1 will light up, followed by L2 and L3; then, when
the keys are released, leds L2 and L3 will ash shortly to
conrm that activation has been completed.
Disabling the activated charcoal lter saturation LED:
repeat the above mentioned procedure; at rst leds L1, L2
and L3 light up simultaneously; then, when the keys are
released, leds L2 and L3 will turn off to conrm that deac-
tivation has been completed.
MAINTENANCE
Grease lter
It captures grease particles deriving from cooking.
It shall be cleaned once a month (or when the lter satura-
tion indicator - in case your model is equipped with this fe-
ature- displays that it is necessary), with mild detergent, by
washing it by hand or in the dishwasher at low temperature
and with a short cycle.
The metal grease lter may fade if washed in the dishwa-
sher, but its ltering characteristics will remain unchanged.
Activated charcoal lter (Filtering Version only)
It captures unpleasant odours deriving from cooking.
The charcoal lter saturation depends on the usage, on the
cooking style and on how often the grease lter is cleaned.
In any case, the lter shall be replaced at least every four
months.
After removing the grease lters, it is possible to t the char-
coal lters (Fig. 8).
