35
Indicador de saturacón de ltros
La campana indica cuando se necesita realizar el manteni-
miento de los ltros:
Filtros grasa (cada 40 horas de uso más o menos): To-
dos los leds con luces azules.
Filtro olores de carbón activado (cada 160 horas de uso
más o menos): Todos los leds con luces azules, el led L2
y el L3 parpadean.
Reset saturación de ltros
Después de haber realizado el mantenimiento de los ltros
apretar de forma prolongada las T1 y T3, Los leds L1, L2 y
L3 parpadean por poco tiempo en color azul para después
apagarse por completo.
Activación indicador de saturación ltro olores de car-
bón activado
Este indicador normalmente está desactivado. Para activar-
lo seguir las siguientes instrucciones:
Con la campana apagada apretar y mantener presionado
de manera prolongada y al mismo tiempo T1 y T2: primero
se enciende L1 y después también L2 y L3 despés de
haber dejado las teclas los leds L2 y L3 parpadean unpoco
e indican la correcta activación.
Desactivación LED saturación del ltro de carbón: Re-
petir la operación anterior, primero se encienden simultá-
neamentelos leds L1, L2 y L3 después de haber dejado las
teclas los led L2 y L3 se apagan para indicar la correcta
desactivación.
MANTENIMIENTO
Filtro antigrasa
Retiene las partículas de grasa producidas durante la coc-
ción.
Se debe limpiar una vez al mes ( o cuando el sistema de
indicación de saturación de ltros indique esta necesidad,
si lo tiene el modelo que usted posee), con detergentes no
agresivos, manualmente o bien en lavavajillas a bajas tem-
peraturas y usando un ciclo breve.
Con el lavado en lavavajillas el ltro antigrasa metálico
puede desteñirse pero sus características de ltrado no
cambian absolutamente.
Filtro de carbón activado (Sólo para Versión Filtrante)
Retiene los olores desagradables producidos al cocinar ali-
mentos. La saturación del ltro de carbón activado se reali-
za después de un tiempo de uso prolongado, dependiendo
del tipo de cocina y de la regularidad de limpieza del ltro de
grasa. En cualquier caso es necesario substituir el cartucho
al menos cada 4 meses.
Después de haber sacado los ltrpos anti-grasa se pueden
colocar los ltros de carbón (Fig.8)
• Colocar la caja metálica que contiene
los componentes electrónicos en una
zona de fácil acceso en caso de cual-
quier intervención de asistencia, conec-
tando las conexiones eléctricas de la
misma a la campana (Fig. 11).
Funcionamiento
Para un normal funcionamiento del pro-
ducto hay que abrir el carro extraible en
el siguiente modo.
Empujar el vidrio hacia abajo, como muestra
la gura 12, se desenganchará y abrirá.
Después de haber abierto el carro ex-
traible se podrá poner en marcha el
motor de aspiración usando el teclado
como se muestra a continuación.
El panel se cierra de la misma manera,
es necesario apretar el vidrio frontal ha-
sta cerrar completamente el carro.

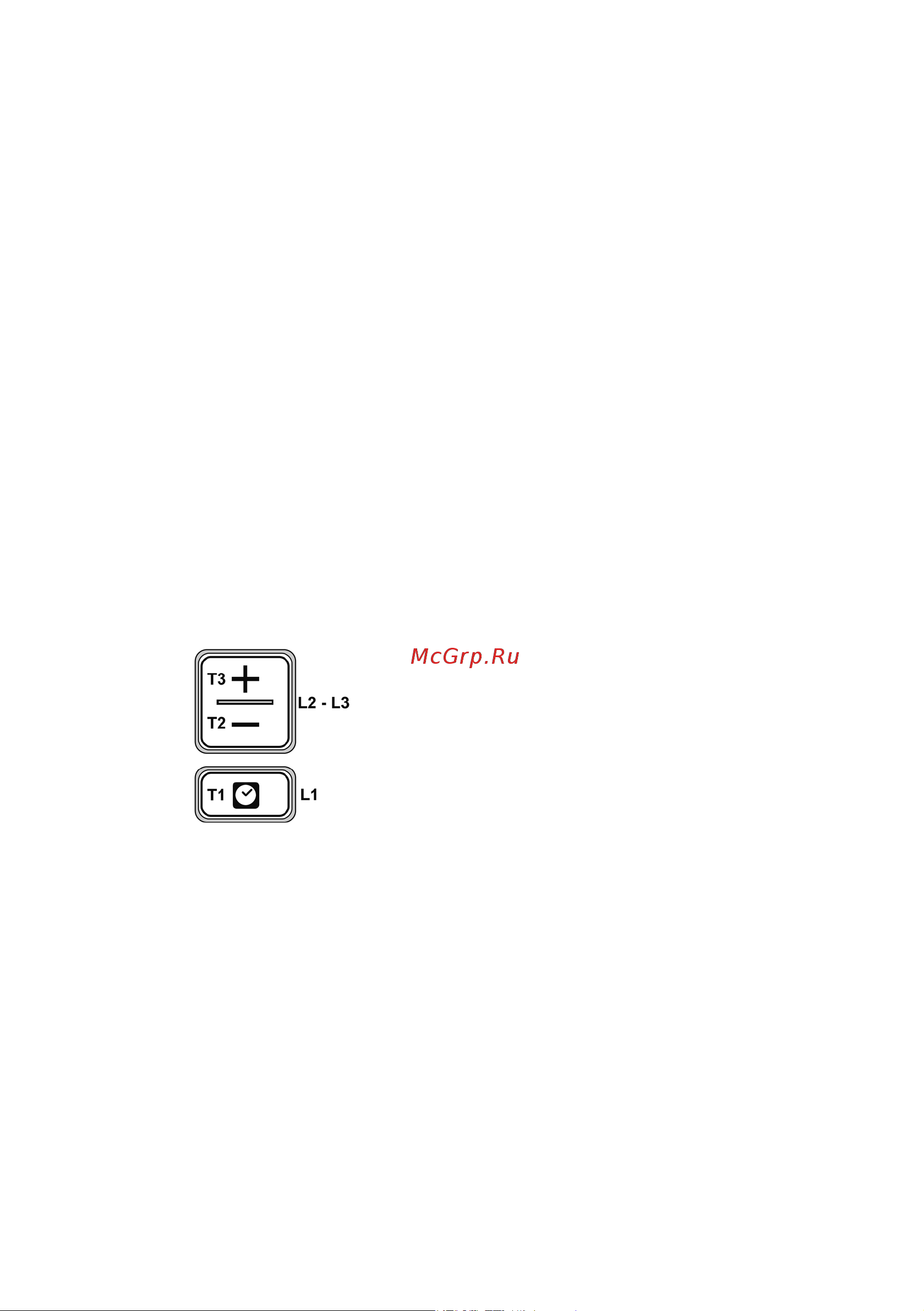

T1.
T2.
T3.
Tecla ON/OFF timer: apretar para programar el apa-
gado automático:
Velocidad 1: 20 minutos
Velocidad 2: 15 minutos
Velocidad 3: 10 minutos
Velocidad intensiva: 5 minutos
Tecla de disminución de la velocidad (potencia) de
aspiración
OFF 1: apretar más de una vez para bajar la veloci-
dad hasta apagar la campana
OFF 2: a cualquier velocidad mantener presionado
de forma prolongada.
Tecla ON/aumento velocidad(potencia) de aspiración
(1-2-3-Intensivo).
La velocidad intensiva dura casi 5 minutos, despés
queda congurada automáticamente la velocidad 2.
