7
• Posizionare la scatola metallica conte-
nente i componenti elettronici in una zona
facilmente accessibile per eventuali inter-
venti di assistenza, collegando i connetto-
ri elettrici della stessa alla cappa, (g.11).
Funzionamento
Per un normale funzionamento del pro-
dotto occorre aprire il carrello estraibile
agendo come segue.
Spingere il vetro verso il basso, come
indicato in g. 12, si avrà lo sgancio e
la relativa apertura.
A seguito dell’apertura del carrello
estraibile si potrà azionare il motore di
aspirazione agendo sulla pulsantiera
come sotto indicato.
La chiusura del pannello avviene in ma-
niera analoga, occorre premere sul ve-
tro frontale no alla chiusura totale del
carrello.

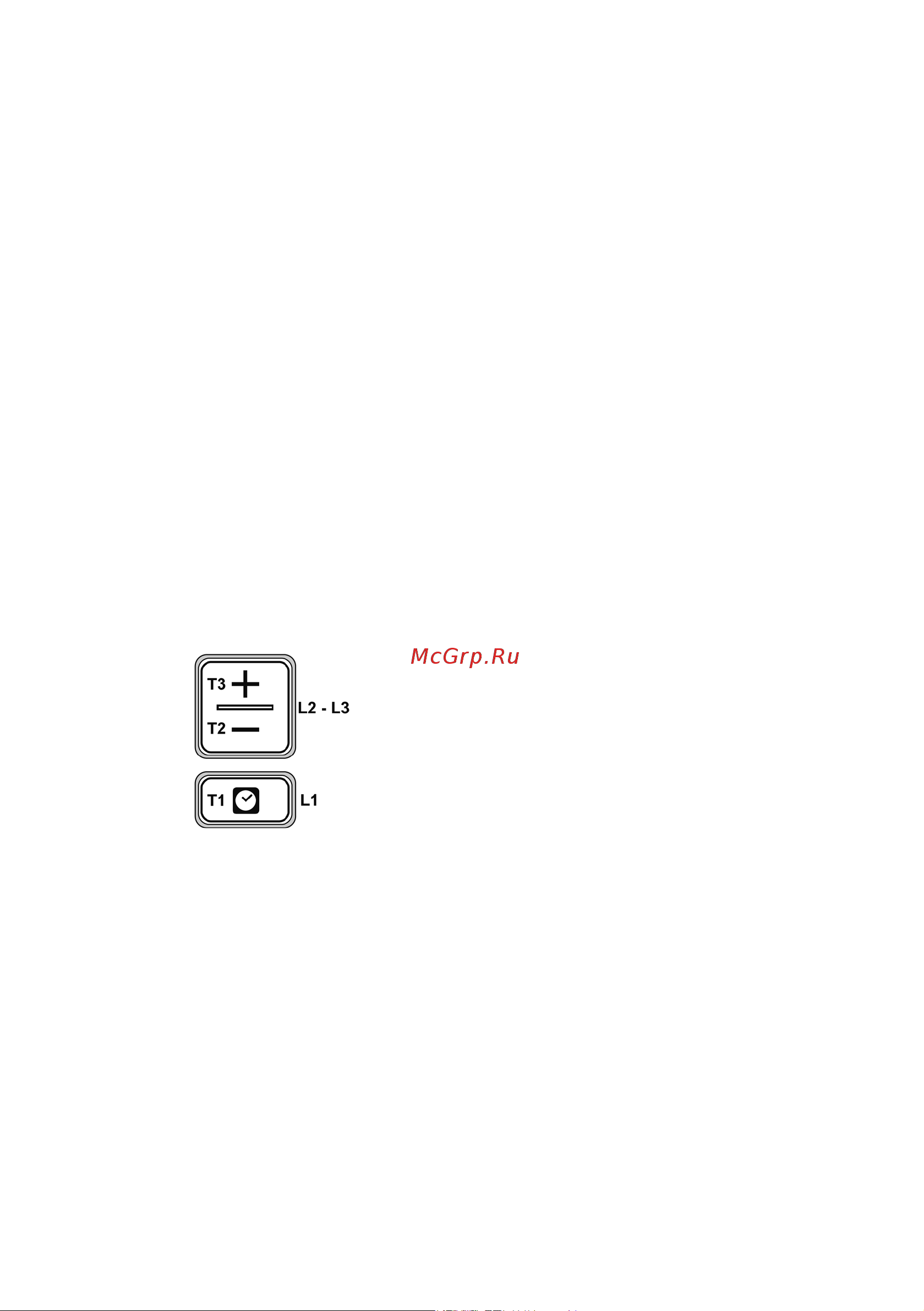

T1.
T2.
T3.
Tasto ON/OFF timer: premere per programmare lo
spegnimento automatico:
Velocità 1: 20 minuti
Velocità 2: 15 minuti
Velocità 3: 10 minuti
Velocità intensiva: 5 minuti
Tasto di decremento velocità (potenza) di aspirazione
OFF 1: premere più volte per diminuire la velocita
no a spegnere la cappa.
OFF 2: a qualsiasi velocità mantenere premuto a
lungo.
Tasto ON/aumento velocità (potenza) di aspirazione
(1-2-3-Intensivo).
La velocità intensiva ha una durata di circa 5 minuti,
dopodichè viene impostata automaticamente la ve-
locità 2.
Indicatore di saturazione ltri
La cappa indica quando e necessario eseguire la manu-
tenzione dei ltri:
Filtro grassi (ogni 40 ore circa di utilizzo): tutti i Led
con luce azzurra.
Filtro odori a carbone attivo (ogni 160 ore circa di utiliz-
zo): tutti i Led con luce azzurra, il led L2 e L3 lampeggiano.
Reset saturazione ltri
Dopo aver eseguito la manutenzione dei ltri premere a
lungo il tasto T1 e T3, i led L1, L2 e L3 lampeggiano breve-
mente in azzurro per poi spegnersi denitivamente.
Attivazione indicatore saturazione ltro odori a carbo-
ne attivo.
Questo indicatore è normalmente disattivato. Per attivarlo
procedere come segue:
A cappa spenta premere e mantenere premuto a lungo e
contemporaneamente T1 e T2: prima si accende L1 poi an-
che L2 e L3 dopodichè al rilascio dei tasti i led L2 e L3 lam-
peggiano brevemente ad indicare l’avvenuta attivazione.
Disattivazione LED saturazione ltro carbone: ripetere
l’operazione sopra descritta, prima si accendono contem-
poraneamente i led L1, L2 e L3 dopodichè al rilascio dei
tasti i led L2 e L3 si spengono ad indicare l’avvenuta di-
sattivazione.
MANUTENZIONE
Filtro antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese (o quando il sistema
di indicazione di saturazione dei ltri se previsto sul modello
in possesso indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il ltro antigrasso metallico
può scolorirsi ma le sue caratteristiche di ltraggio non cam-
biano assolutamente.
Filtro ai carboni attivi (Solo per Versione Filtrante).
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del ltro carbone si verica dopo un uso
più o meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del ltro grassi. In ogni caso è neces-
sario sostituire la cartuccia al massimo ogni quattro mesi.
Dopo aver tolto i ltri antigrasso, è possibile inserire i ltri
carbone (Fig. 8) .
