30
Filterverzadigingswaarschuwing
De afzuigkap waarschuwt als de lters onderhoud nodig
hebben:
Vetlter (ongeveer om de 40 draaiuren): alle lichtblauwe
LEDS gaan branden
Geurlter met actief koolstof (ongeveer om de 160 dra-
aiuren): alle lichtblauwe LEDS gaan branden, het lampje
L2 en L3 knipperen
Reset lterverzadiging
Als het onderhoud aan de lters gedaan is, drukt u de toet-
sen T1 en T3 lang genoeg in. De lichtblauwe LEDS L1, L2
en L3 knipperen even en gaan dan uit.
De waarschuwing voor de verzadiging van de actief-
koolstoflter inschakelen
Deze waarschuwingsfunctie is meestal uitgeschakeld.
Schakel de waarschuwing als volgt in:
Terwijl de kap uit staat, houdt u lang genoeg tegelijkertijd
de toetsen T1 en T2 ingedrukt: eerst zal de LED L1 gaan
branden en dan ook L2 en L3. Als u de LED-toetsen L2
en L3 loslaat, knipperen ze even om de inschakeling te
bevestigen.
Uitschakeling LED koolstoflterverzadiging: herhaal de
hierboven beschreven procedure. Eerst gaan alle LEDS L1,
L2 en L3 samen aan, waarna, als u de LED-toetsen L2 en
L3 loslaat, ze uit gaan om de uitschakeling te bevestigen.
ONDERHOUD
Vetlter
Houdt de vetdeeltjes tegen die door het koken vrijkomen.
Deze lter moet een keer per maand worden gereinigd (of
als het systeem voor de verzadiging van de lters waar-
schuwt - indien voorzien voor het model), met zachte reini-
gingsproducten, met de hand of in de vaatwasmachine met
een korte cyclus en een lage watertemperatuur.
De metalen vetlter kan in de vaatwasmachine verkleuren,
maar dit wijzigt niets aan de lterkenmerken.
Filter met actief koolstof (alleen voor de lteruitvoering):
houdt onaangename geuren tegen.
Het duurt vrij lang voordat de koolstoflter verzadigd raakt,
afhankelijk van de kookapparatuur en de regelmaat waar-
mee de vetlters worden gereinigd. In elk geval moet de
vulling om de vier maanden worden vervangen.
Als de vetlters zijn verwijderd, kunt u de koolstoflters pla-
atsen (Afb. 8).

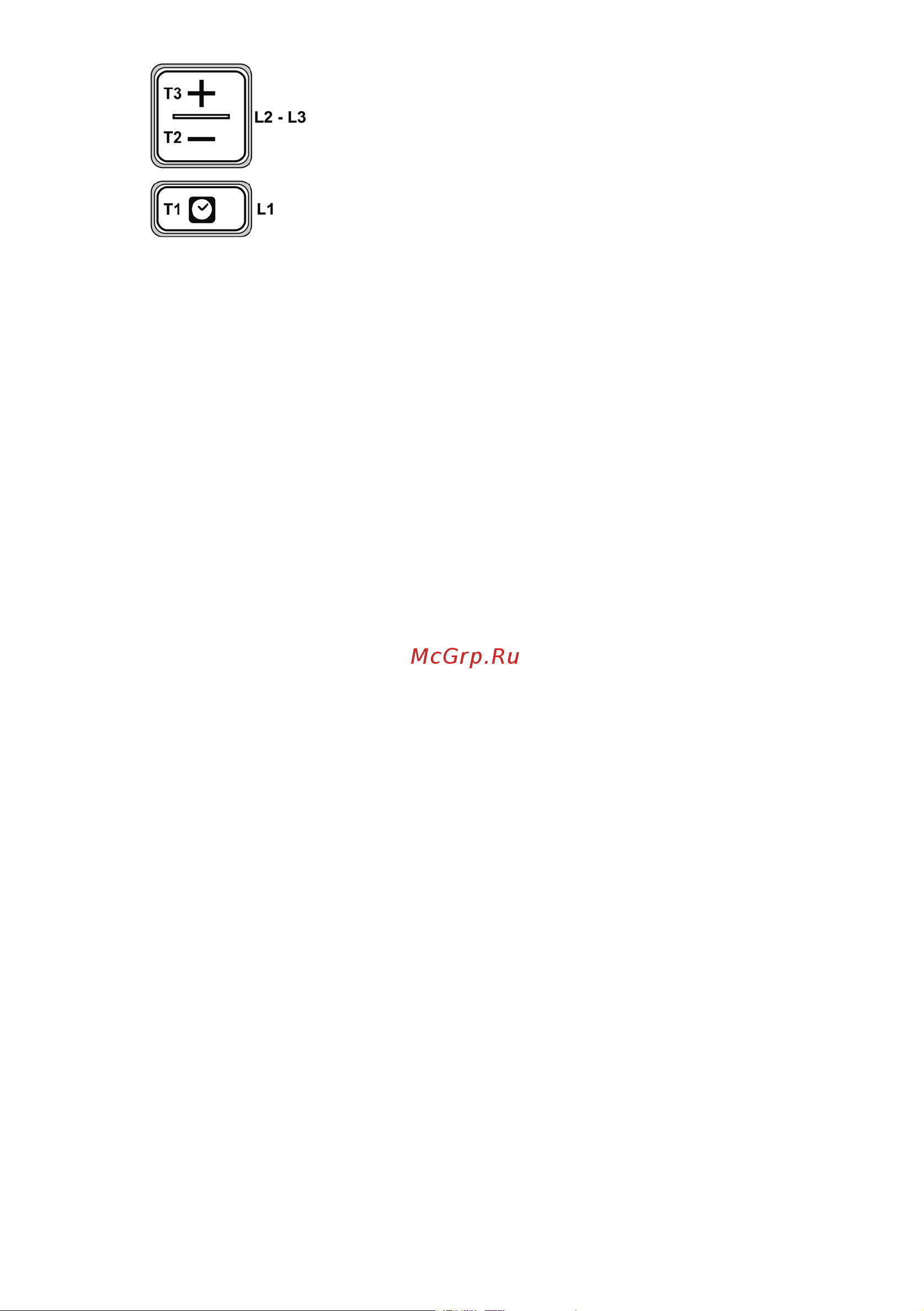

T1.
T2.
T3.
Toets ON / OFF timer: indrukken om het automatisch
uitschakelen te programmeren:
Snelheid 1: 20 minuten
Snelheid 2: 15 minuten
Snelheid 3: 10 minuten
Hoge Snelheid: 5 minuten
Toets om de afzuigsnelheid (vermogen) te vermin-
deren
OFF 1: druk de toets enkele keren in om de snelheid
te minderen totdat de afzuigkap uit valt.
OFF 2: lang genoeg indrukken bij elke afzuigsnel-
heid.
Toets ON/hogere snelheid (afzuigvermogen) (1-2-3-
Hoog).
De hoge snelheid duurt ongeveer 5 minuten, waarna
de kap automatisch overschakelt op de snelheid 2.
