Если зазор установлен не

верно. При увеличенном

зазоре цепь не будет за-

фиксирована должным образом,

при недостаточном зазоре бу-

дет происходить перекос блока

установки цепи.

8.2. Установка цепи

Установите пильную цепь в на-

правляющую тисков блока установ-

ки цепи таким образом, чтоб острая

кромка цепи была направлена впра-

во, левую часть цепи пропустите че-

рез поддерживающий ролик (рис. 9).

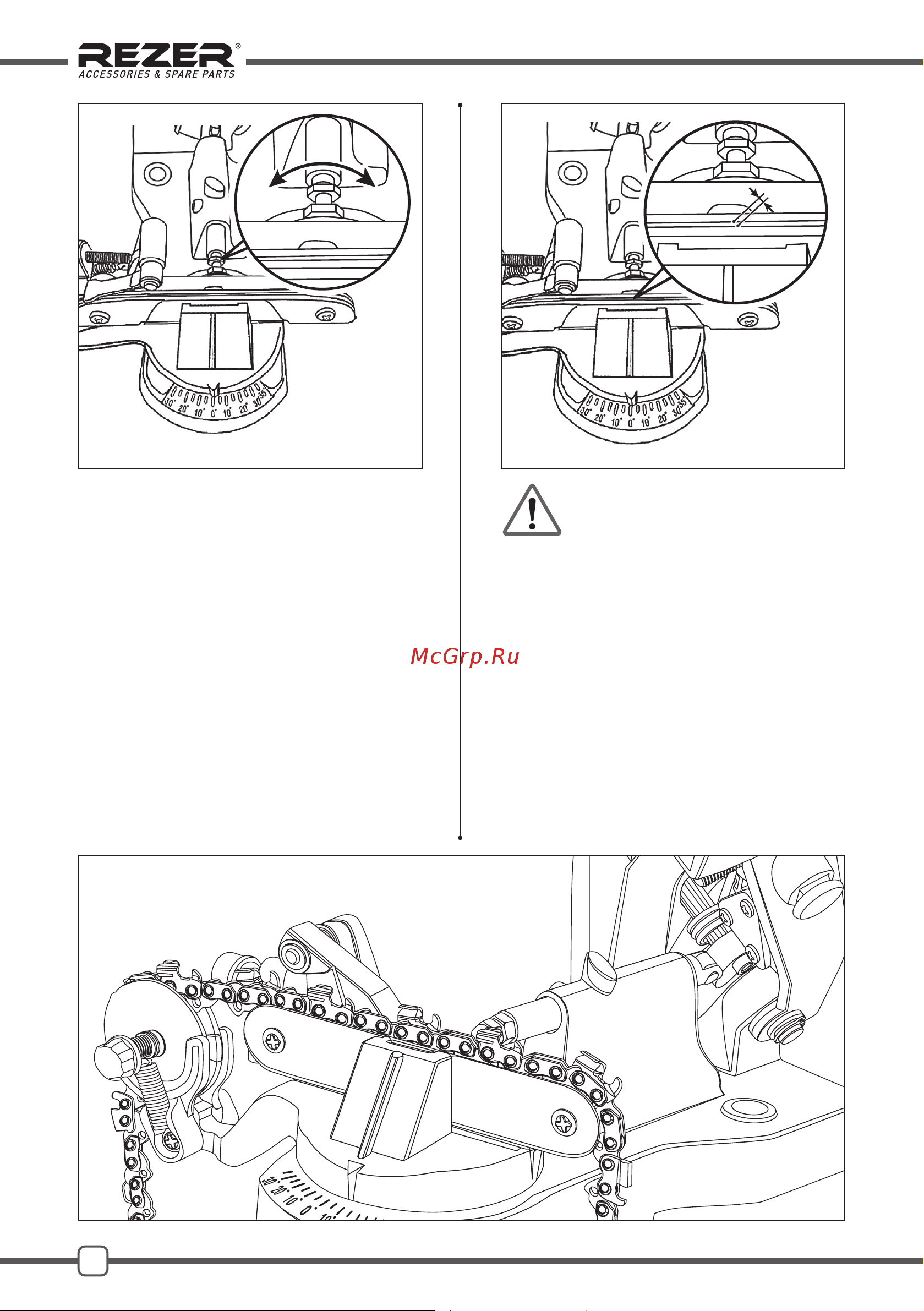

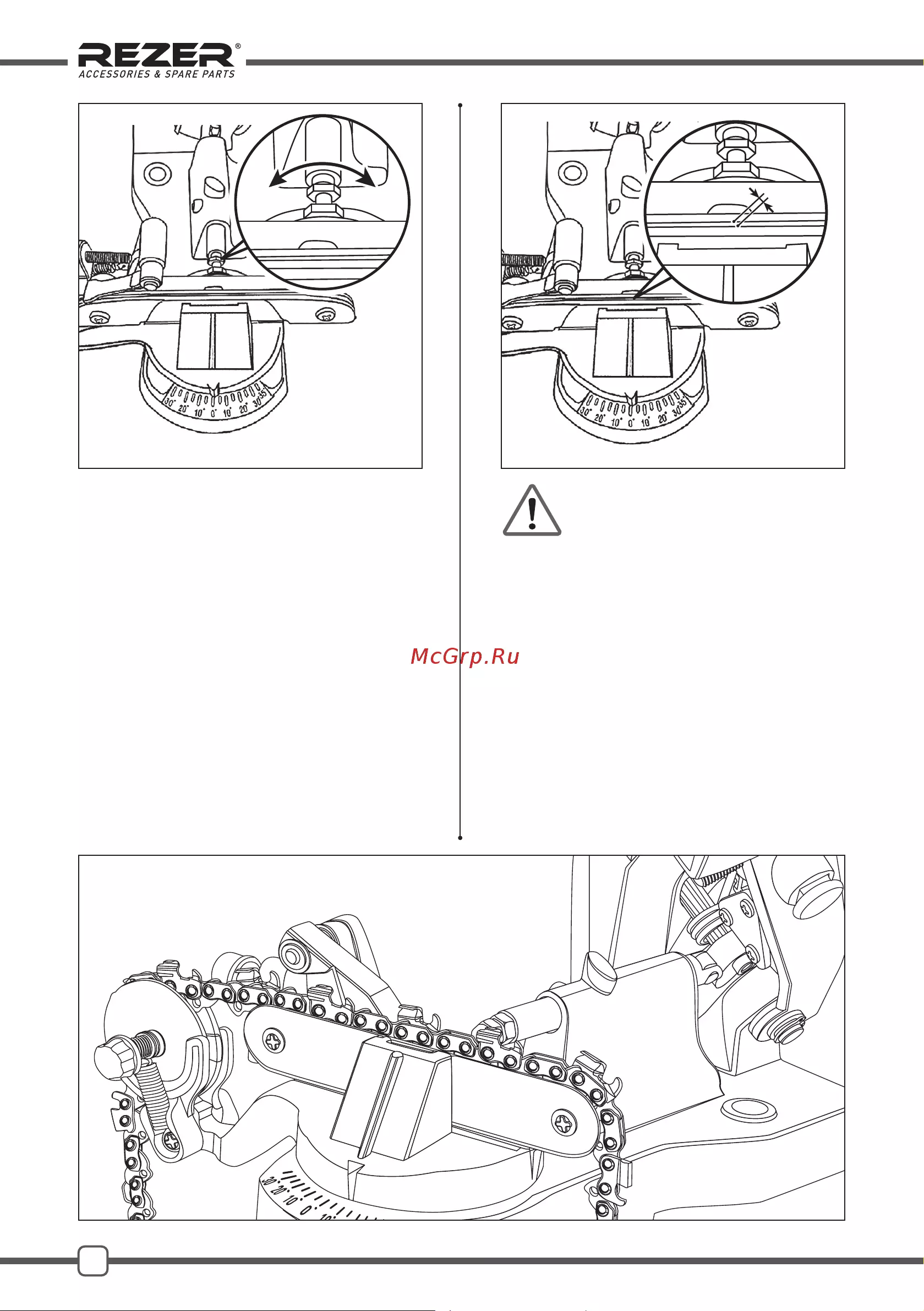

Рис. 7

Рис. 9

С помощью ключей ослабьте кон-

тргайку штока толкателя. Произведи-

те замер хвостовика пильной цепи.

С помощью винта на штоке толкате-

ля установите необходимый зазор на

тисках фиксации цепи (рис. 7).

Зазор контролируется при полно-

стью опущенном заточном диске. Не-

обходимый зазор подбирается следу-

ющим образом: толщина хвостовика

пильной цепи, минус 0,2–0,3 мм.

Пример для цепи с хвостовиком

1,3 мм зазор должен составлять 1.3–

0,3 = 1 мм (рис. 8)

1мм

Рис. 8
