4. ОСНОВНЫЕ ЭЛЕМЕНТЫ ЗАТОЧНОГО СТАНКА

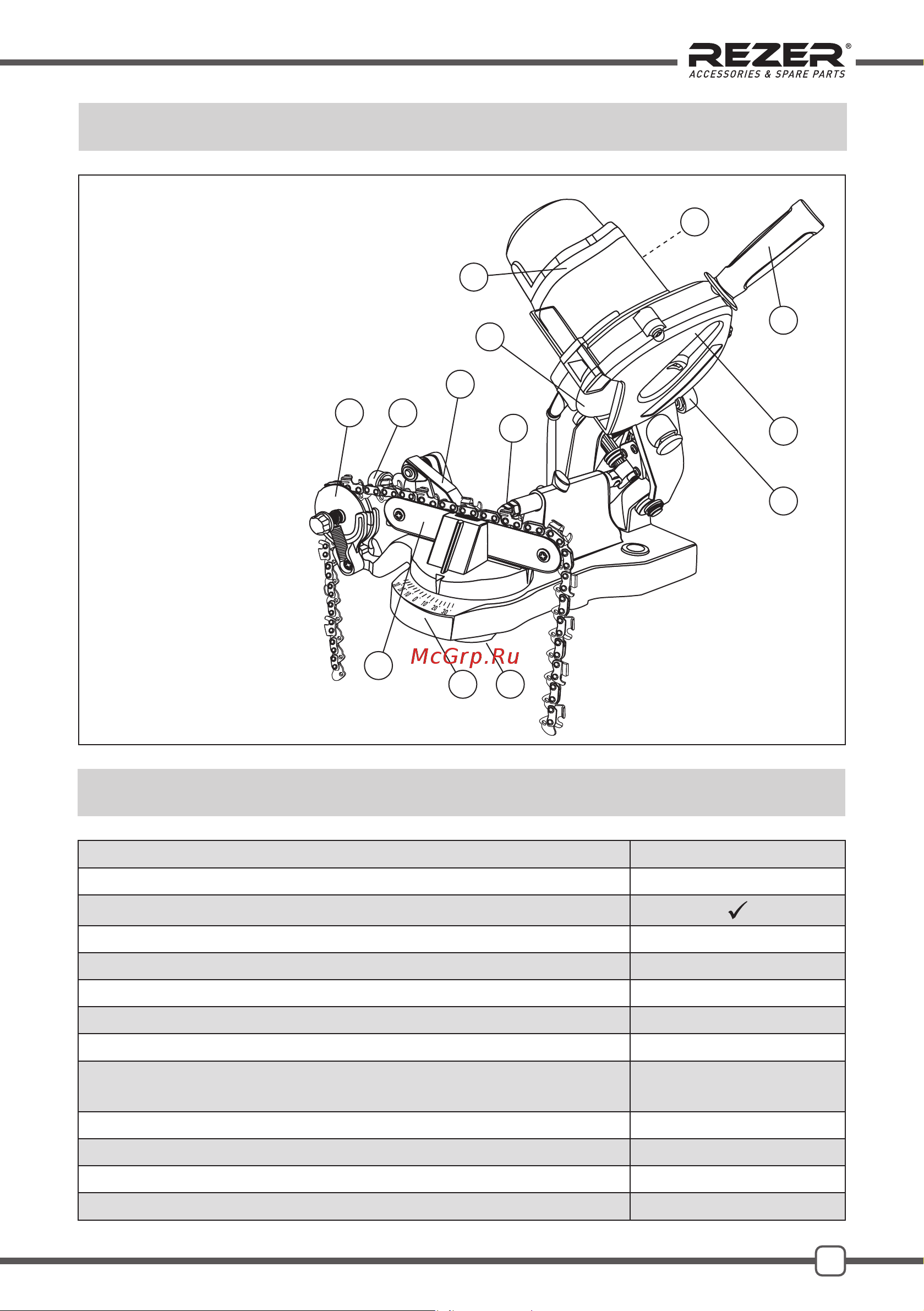

Рис. 1

1. Упор

2. Винт регулировки

положения цепи

3. Основание со шкалой

настройки угла заточки

4. Гайка

5. Направляющие

для цепи

6. Ролик поддержки

цепи

7. Винт регулировки

глубины заточки

8. Заточной диск

9. Переключатель

«Вкл/Выкл»

10. Электродвигатель

11. Кожух защитный

12. Ручка

13. Винт регулировки

прижима цепи

Основные части и узлы

заточного станка:

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания / частота, В / Гц 230 / 50

Потребляемая мощность, Вт 100

LED подсветка

Скорость вращения шпинделя на холостом ходу, об/мин 5000

Расстояние между направляющими тисков, мм 0,5-1,9

Угол поворота тисков относительно стола 30° влево и вправо

Угол наклона заточного диска 55°

Посадочный диаметр фланца под диск, мм 23,2

Размеры заточного диска

(Ø наружный x Ø внутренний x толщина), мм

104 x 23,2 x 3,2/4,5

Предельный износ заточного диска 76 мм

Класс защиты II (двойная изоляция)

Габариты упаковки, см 26,5 x 17 x 22

Вес нетто / брутто, кг 2,75 / 3,0
