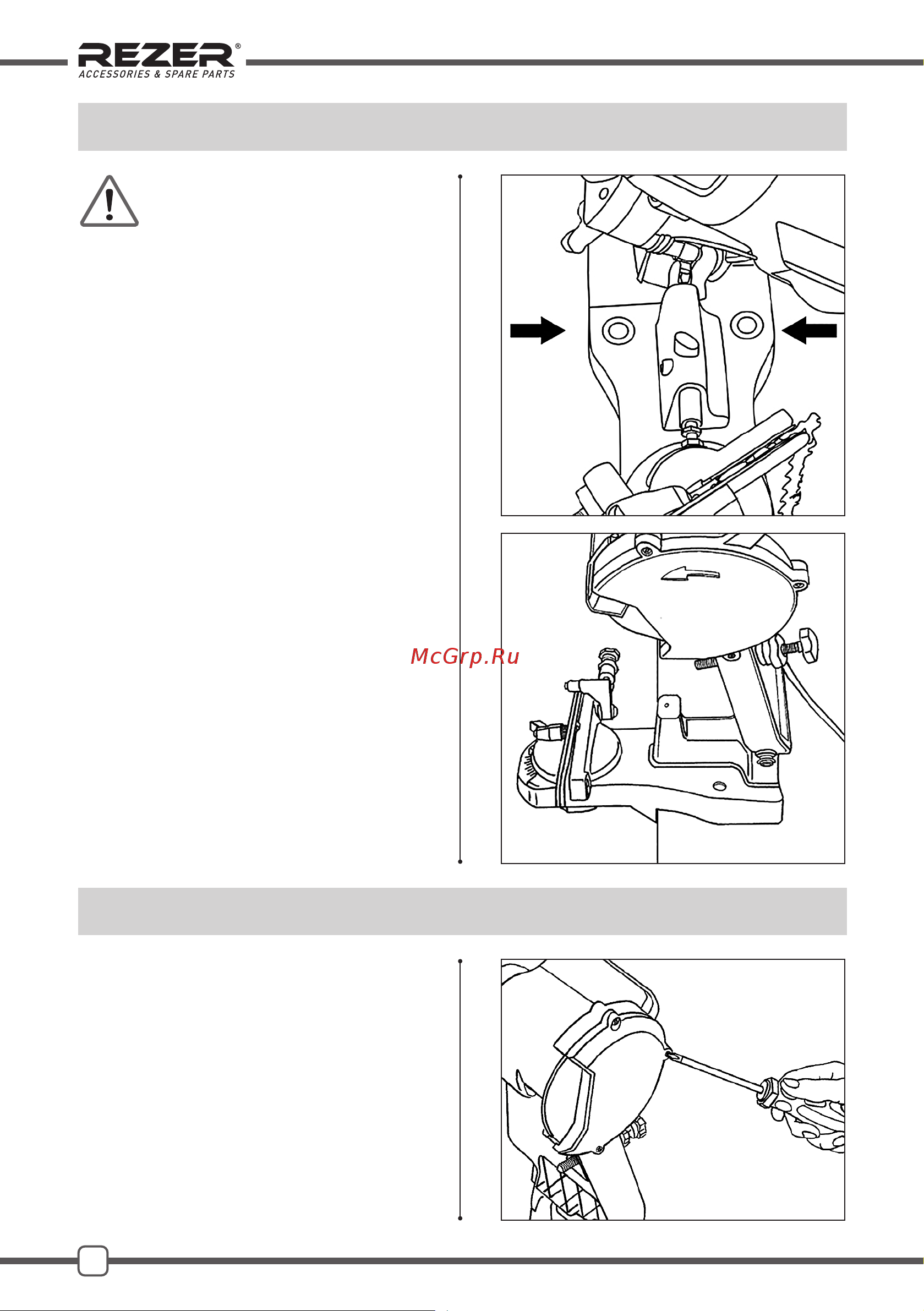

6. СБОРКА И МОНТАЖ СТАНКА

7. СНЯТИЕ УСТАНОВКА ЗАТОЧНОГО ДИСКА

ВНИМАНИЕ!

При заточке цепи могут

образовываться искры,

абразивная пыль.

Не размещайте станок вблизи

легковоспламеняющихся предметов,

или легковоспламеняющихся жидко-

стей. Регулярно очищайте станок от

накопившейся пыли, так как она мо-

жет воспламениться.

Расположите заточной станок на

столе, верстаке, плоской горизонталь-

ной поверхности, таким образом, чтобы

при повороте блока установки цепи он

не касался стен или прочих предметов.

Крепление станка производится с помо-

щью двух болтов (рис. 2). Для крепления

необходимо просверлить в столе два от-

верстия диаметром 8,5-9 мм (используй-

те разметочный шаблон, рис. 11). При

правильном расположении упоры на

основании станины должны упираться в

край столешницы (рис. 3).

Монтаж блока установки цепи

Установите блок на основание,

зафиксируйте с помощью гайки-ба-

рашек.

Для снятия, замены заточного дис-

ка выполните следующее операции:

1. Отключите станок от сети;

2. Открутите с помощью отвертки

3 винта крепления защитного кожуха,

снимите защитный кожух (рис. 4).

3. Удерживая заточной диск ру-

кой, открутите крепежную гайку, сни-

мите заточной диск (рис. 5).

Установка заточного диска произ-

водится в обратном порядке.

Рис. 3

Рис. 2

Рис. 4
