Для заточки дальнего зуба цепи

передвиньте блок установки цепи на

необходимый угол вправо.

Для заточки ближнего зуба цепи

передвиньте блок установки цепи на

необходимый угол влево.

Необходимый угол заточки

смотрите в характеристи-

ках затачиваемой цепи.

Опустите лапку ограничителя и

уприте ее в заднюю кромку режущего

зуба.

С помощью регулировочного вин-

та подберите положение ограничи-

теля таким образом, чтобы при опу-

скании заточной диск слегка касался

зуба цепи.

После этого доверните регулиро-

вочный винт на необходимый угол, из

расчета, один полный оборот смеща-

ет пильную цепь на 1 мм.

Рекомендованный съем

металла за заточку

от 0,15 до 0,4 мм.

0,25 мм = 1/4 оборота винта.

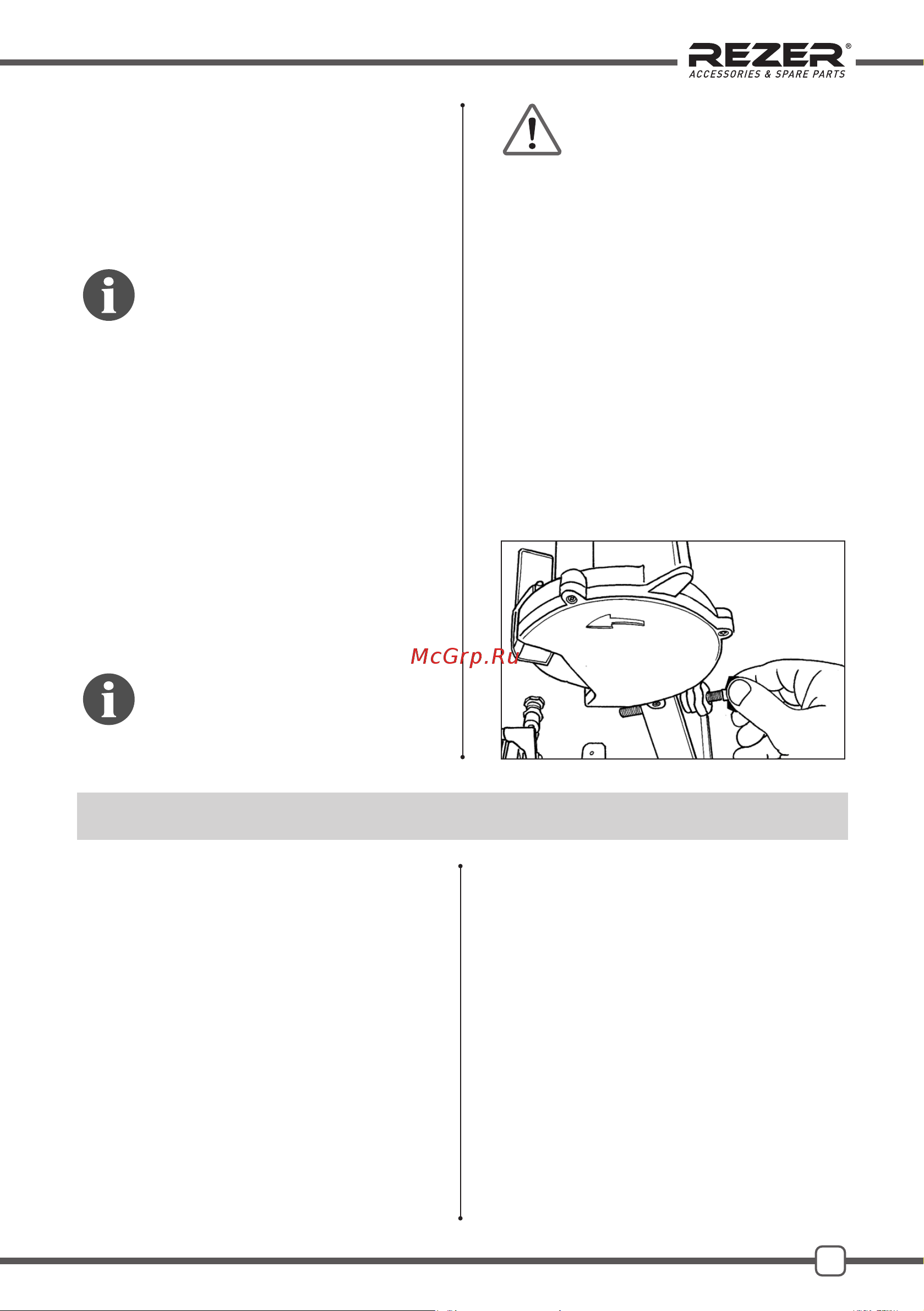

Рис. 10

ВНИМАНИЕ!

Подстройку производить

только при поднятом за-

точном диске, тк при опущенном

диске цепь зафиксирована и не

может перемещаться.

8.3. Регулировка глубины заточки

Установите пильную цепь в тиски

блока установки цепи таким образом,

чтобы заточной диск находился над

соединительной планкой, промежу-

ток между режущими звеньями.

С помощью винта регулировки

глубины заточки установите зазор

между заточным диском и цепью при-

мерно 1–1,2 мм (рис. 10).

Ваш станок готов к работе!

9. ЗАТОЧКА ЦЕПИ

Установите пильную цепь, переве-

дите блок установки цепи в лево или

вправо на необходимый угол заточки,

зафиксируйте гайкой барашек, под-

ведите флажок ограничителя цепи

к задней кромке зуба, левой рукой

слегка подтяните свободно висящую

цеп до тех пор, пока флажок ограни-

чителя не упрется в режущий зуб.

Включите двигатель заточного

станка.

Правой рукой постепенно опу-

скайте заточной диск до упора.

После заточки одного зуба под-

нимите заточной диск, перемести-

те пильную цепь по направляющим

вправо и повторите операцию.

После заточки одной стороны

пильной цепи переведите блок уста-

новки в противоположенную сторону

и повтори операции для второй сто-

роны.

9.1. Подрезка ограничителей

Для подрезки ограничителей

установите блок установки цепи в по-

ложение «0».

Установите диск 4,5 мм, отрегу-

лируйте упор цепи таким образом,

чтобы заточной диск совпадал с зуб-
