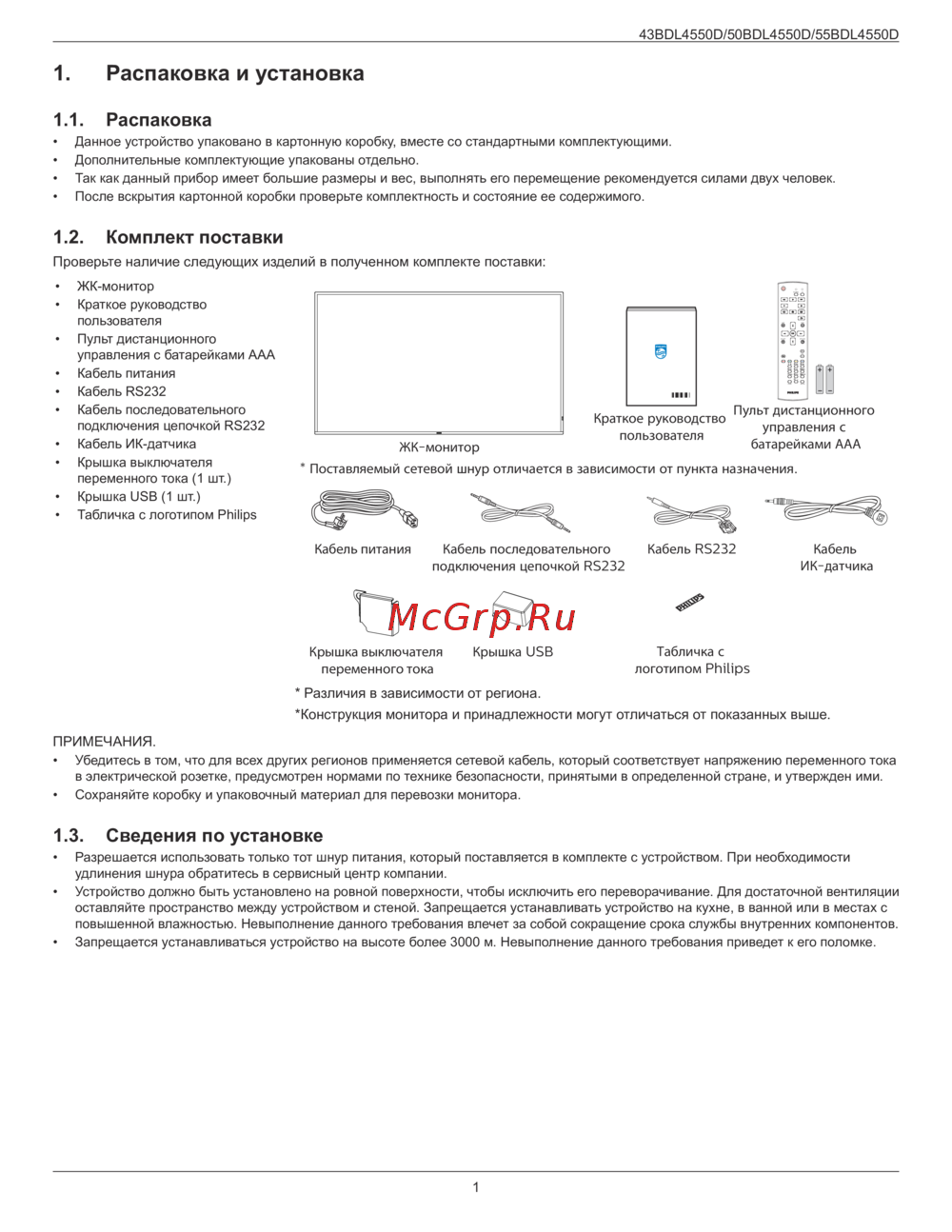

43BDL4550D/50BDL4550D/55BDL4550D
1
1. Распаковка и установка
1.1. Распаковка
• Данное устройство упаковано в картонную коробку, вместе со стандартными комплектующими.
• Дополнительные комплектующие упакованы отдельно.
• Так как данный прибор имеет большие размеры и вес, выполнять его перемещение рекомендуется силами двух человек.
• После вскрытия картонной коробки проверьте комплектность и состояние ее содержимого.
1.2. Комплект поставки
Проверьте наличие следующих изделий в полученном комплекте поставки:
• ЖК-монитор
• Краткое руководство
пользователя
• Пульт дистанционного
управления с батарейками ААА
• Кабель питания
• Кабель RS232
• Кабель последовательного
подключения цепочкой RS232
• Кабель ИК-датчика
• Крышка выключателя
переменного тока (1 шт.)
• Крышка USB (1 шт.)
• Табличка с логотипом Philips
* Поставляемый сетевой шнур отличается в зависимости от пункта назначения.
Краткое руководство
пользователя
Пульт дистанционного
управления с
батарейками ААА
FORMAT
SOURCE
INFOLIST
OPTIONSADJUST
VOL
NORMAL
ID
ID SET ENTER
Кабель питания Кабель последовательного
подключения цепочкой RS232
Кабель RS232
Кабель
ИК-датчика
Крышка USBКрышка выключателя
переменного тока
ЖК-монитор
Табличка с
логотипом Philips
* Различия в зависимости от региона.
*Конструкция монитора и принадлежности могут отличаться от показанных выше.
ПРИМЕЧАНИЯ.
• Убедитесь в том, что для всех других регионов применяется сетевой кабель, который соответствует напряжению переменного тока
в электрической розетке, предусмотрен нормами по технике безопасности, принятыми в определенной стране, и утвержден ими.
• Сохраняйте коробку и упаковочный материал для перевозки монитора.
1.3. Сведения по установке
• Разрешается использовать только тот шнур питания, который поставляется в комплекте с устройством. При необходимости
удлинения шнура обратитесь в сервисный центр компании.
• Устройство должно быть установлено на ровной поверхности, чтобы исключить его переворачивание. Для достаточной вентиляции
оставляйте пространство между устройством и стеной. Запрещается устанавливать устройство на кухне, в ванной или в местах с
повышенной влажностью. Невыполнение данного требования влечет за собой сокращение срока службы внутренних компонентов.
• Запрещается устанавливаться устройство на высоте более 3000 м. Невыполнение данного требования приведет к его поломке.
