43BDL4550D/50BDL4550D/55BDL4550D
5

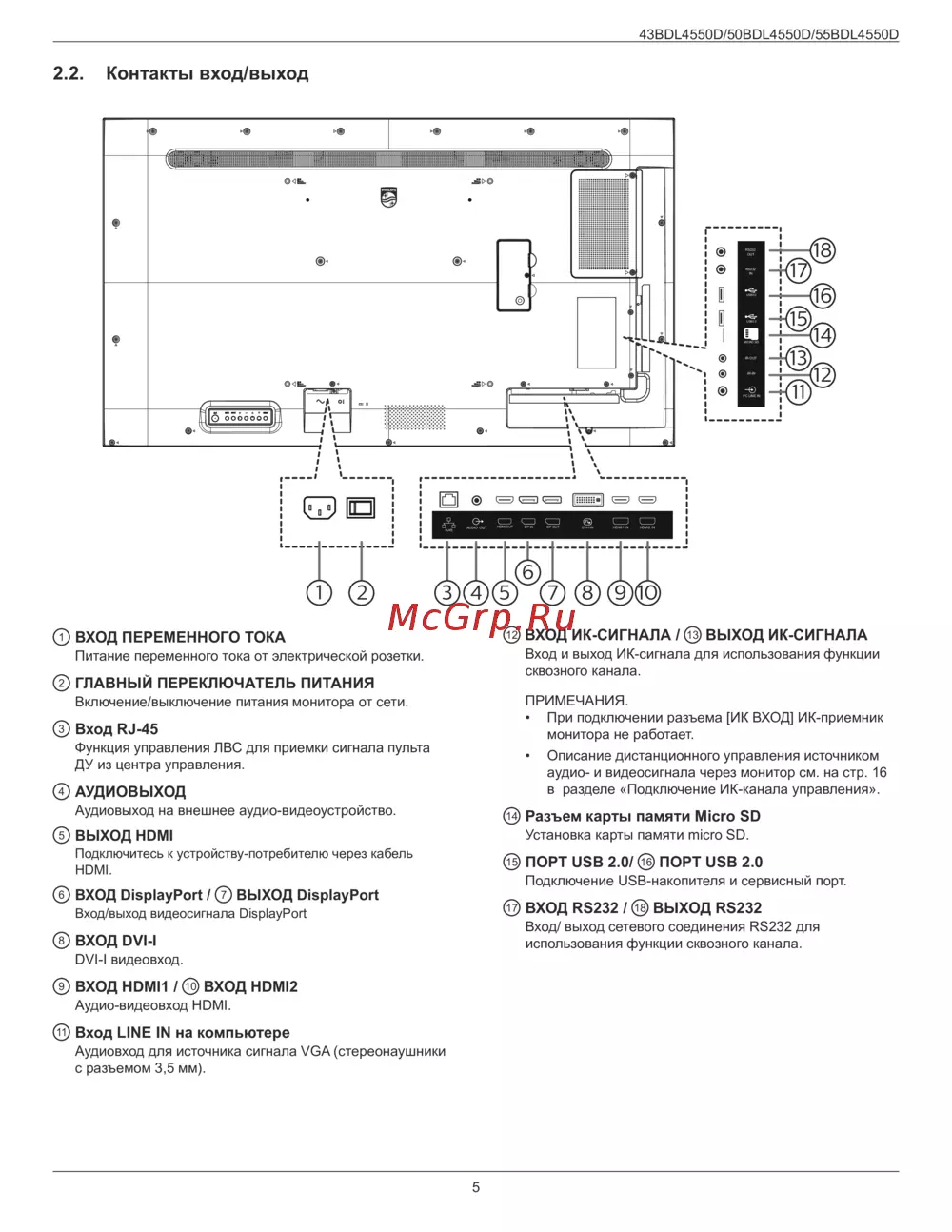

2.2. Контакты вход/выход
HDMI1 IN
HDMI2 IN
AUDIO OUT
RJ45
HDMI OUT
DP IN
DP OUT
DVI-I IN
1
3 4 5
6
8 9 1072
11
13
14
15
16
17
18
12
USB2.0
USB2.0
MICRO SD
RS232
OUT
RS232
IN
IR-IN
IR-OUT
PC LINE IN
1
ВХОД ПЕРЕМЕННОГО ТОКА
Питание переменного тока от электрической розетки.
2
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ
Включение/выключение питания монитора от сети.
3
Вход RJ-45
Функция управления ЛВС для приемки сигнала пульта
ДУ из центра управления.
4
АУДИОВЫХОД
Аудиовыход на внешнее аудио-видеоустройство.
5
ВЫХОД HDMI
Подключитесь к устройству-потребителю через кабель
HDMI.
6
ВХОД DisplayPort /
7
ВЫХОД DisplayPort
Вход/выход видеосигнала DisplayPort
8
ВХОД DVI-I
DVI-I видеовход.
9
ВХОД HDMI1 /
10
ВХОД HDMI2
Аудио-видеовход HDMI.
11
Вход LINE IN на компьютере
Аудиовход для источника сигнала VGA (стереонаушники
с разъемом 3,5 мм).
12
ВХОД ИК-СИГНАЛА /
13
ВЫХОД ИК-СИГНАЛА
Вход и выход ИК-сигнала для использования функции
сквозного канала.
ПРИМЕЧАНИЯ.
• При подключении разъема [ИК ВХОД] ИК-приемник
монитора не работает.
• Описание дистанционного управления источником
аудио- и видеосигнала через монитор см. на стр. 16
в разделе «Подключение ИК-канала управления».
14
Разъем карты памяти Micro SD
Установка карты памяти micro SD.
15
ПОРТ USB 2.0/
16
ПОРТ USB 2.0
Подключение USB-накопителя и сервисный порт.
17
ВХОД RS232 /
18
ВЫХОД RS232
Вход/ выход сетевого соединения RS232 для
использования функции сквозного канала.
