43BDL4550D/50BDL4550D/55BDL4550D
4

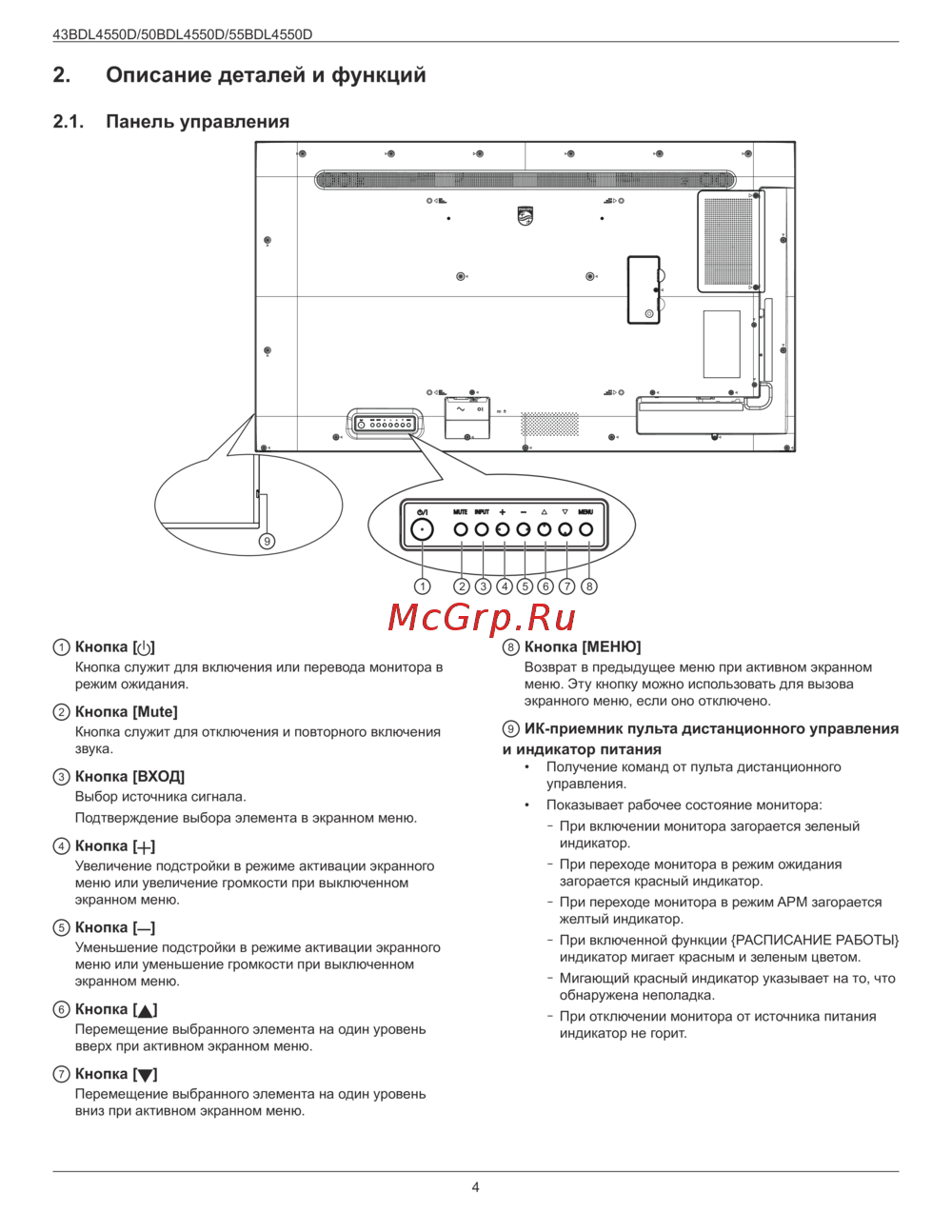

2. Описание деталей и функций
2.1. Панель управления
9
1 2 3 4 5 6 7 8
1
Кнопка [ ]
Кнопка служит для включения или перевода монитора в
режим ожидания.
2
Кнопка [Mute]
Кнопка служит для отключения и повторного включения
звука.
3
Кнопка [ВХОД]
Выбор источника сигнала.
Подтверждение выбора элемента в экранном меню.
4
Кнопка [ ]
Увеличение подстройки в режиме активации экранного
меню или увеличение громкости при выключенном
экранном меню.
5
Кнопка [ ]
Уменьшение подстройки в режиме активации экранного
меню или уменьшение громкости при выключенном
экранном меню.
6
Кнопка [ ]
Перемещение выбранного элемента на один уровень
вверх при активном экранном меню.
7
Кнопка [ ]
Перемещение выбранного элемента на один уровень
вниз при активном экранном меню.
8
Кнопка [МЕНЮ]
Возврат в предыдущее меню при активном экранном
меню. Эту кнопку можно использовать для вызова
экранного меню, если оно отключено.
9
ИК-приемник пульта дистанционного управления
и индикатор питания
• Получение команд от пульта дистанционного
управления.
• Показывает рабочее состояние монитора:
-
При включении монитора загорается зеленый
индикатор.
-
При переходе монитора в режим ожидания
загорается красный индикатор.
-
При переходе монитора в режим APM загорается
желтый индикатор.
-
При включенной функции {РАСПИСАНИЕ РАБОТЫ}
индикатор мигает красным и зеленым цветом.
-
Мигающий красный индикатор указывает на то, что
обнаружена неполадка.
-
При отключении монитора от источника питания
индикатор не горит.
