Deutsch
22

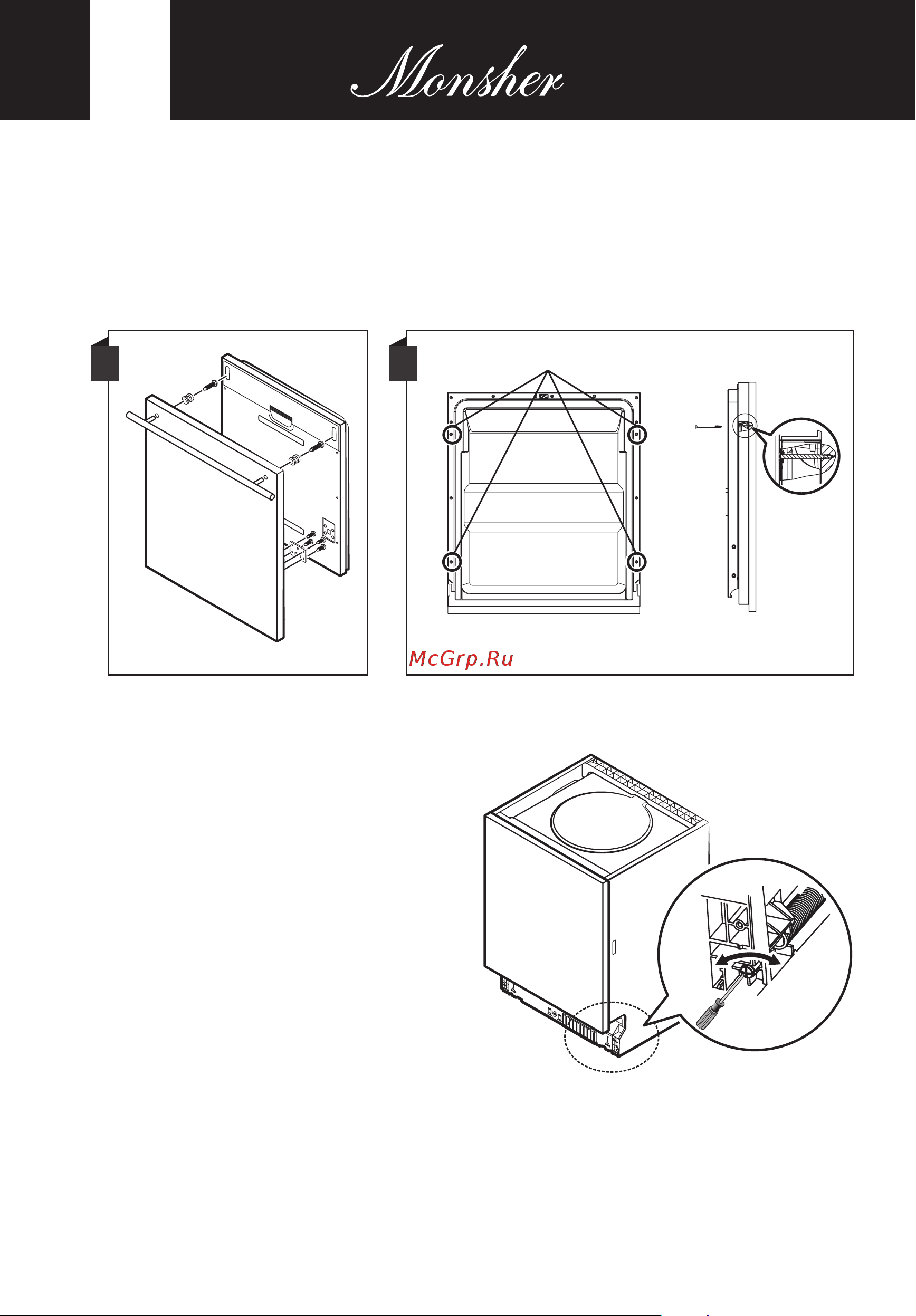

Vollständig eingebautes Modell
Setzen Sie das hakenförmige Teil auf die dekorative Holzplatte und schieben Sie
den Haken in die entsprechende Nut an der Außentür des Geschirrspülers (siehe
Abb. A). Befestigen Sie das Paneel nach der Installation und dem Ausrichten mit
Schrauben (Bolzen) an der Außentür (siehe Abb. B).
B
A
Schritt 3: Einstellung der Türfederspannung
1. Die Türfedern sind werkseitig
eingestellt, um sicherzustellen, dass die
Außentür richtig gedrückt wird. Beim
Einbau einer Dekorholzplatte müssen
Sie zusätzlich die Türfederspannung
einstellen.
Das Stahlseil wird mit der
Einstellschraube gespannt und gelöst.
2. Wenn die Türfedern richtig
gespannt sind, bleibt die vollständig
geöffnete Tür in einer horizontalen
Position und beginnt sich zu schließen,
nachdem sie leicht mit einem Finger
gedrückt wurde.
1. Entfernen Sie die vier kurzen Schrauben
2. Ziehen Sie die vier langen Schrauben an
