Русский
60
English

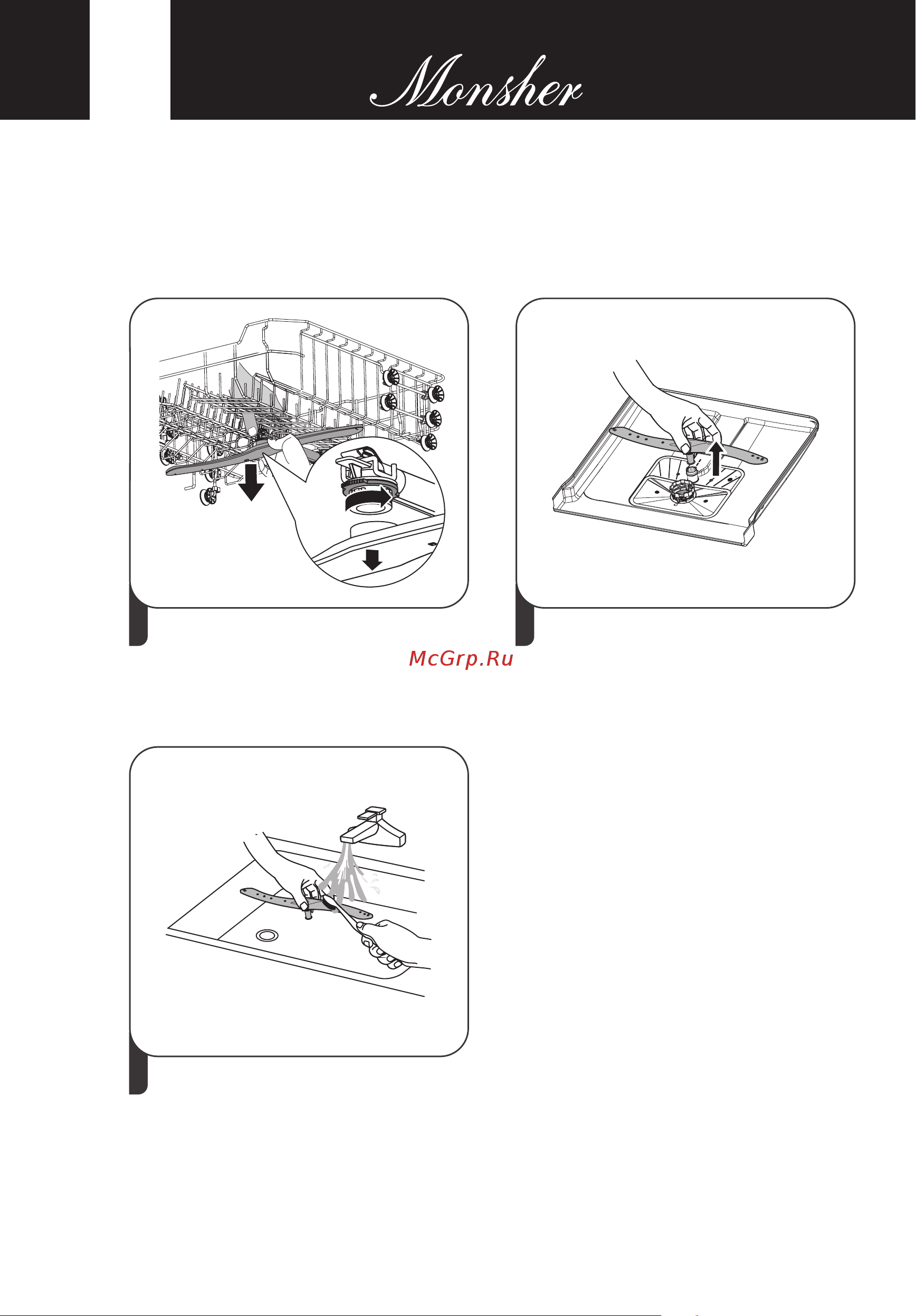

Spray arms
It is necessary to clean the spray arms regularly for hard water chemicals will
clog the spray arm jets and bearings.
To clean the spray arms, follow the instructions below:
2
3
1
To remove the upper spray arm, hold the
nut in the center still and rotate the spray
arm counterclockwise to remove it.
To remove the lower spray arm, pull
out the spray arm upward.
Wash the arms in soapy and warm
water and use a soft brush to clean the
jets. Replace them after rinsing them
thoroughly.
