LINK

Индикатор установления соединения между

передатчиком и приемником.

Горит синим – соединение установлено

Мигает синим – передатчик и приемник находятся в

режиме пониженного потребления питания.

Данный режим активен, если к передатчику не

подключен источник сигнала, или приемник не

подключен к монитору. В этом режиме передача

RS232 и USB отключена.

DC 5V

Разъем для подключения блока питания DC5V/2A

из комплекта поставки

HDBaseT

Разъем RJ-45 для подключения кабеля витой пары

между передатчиком и приемником.

Разъем DisplayPort для подключения источника

видеосигнала.

USB

Разъем USB-B для подключения передатчика к USB

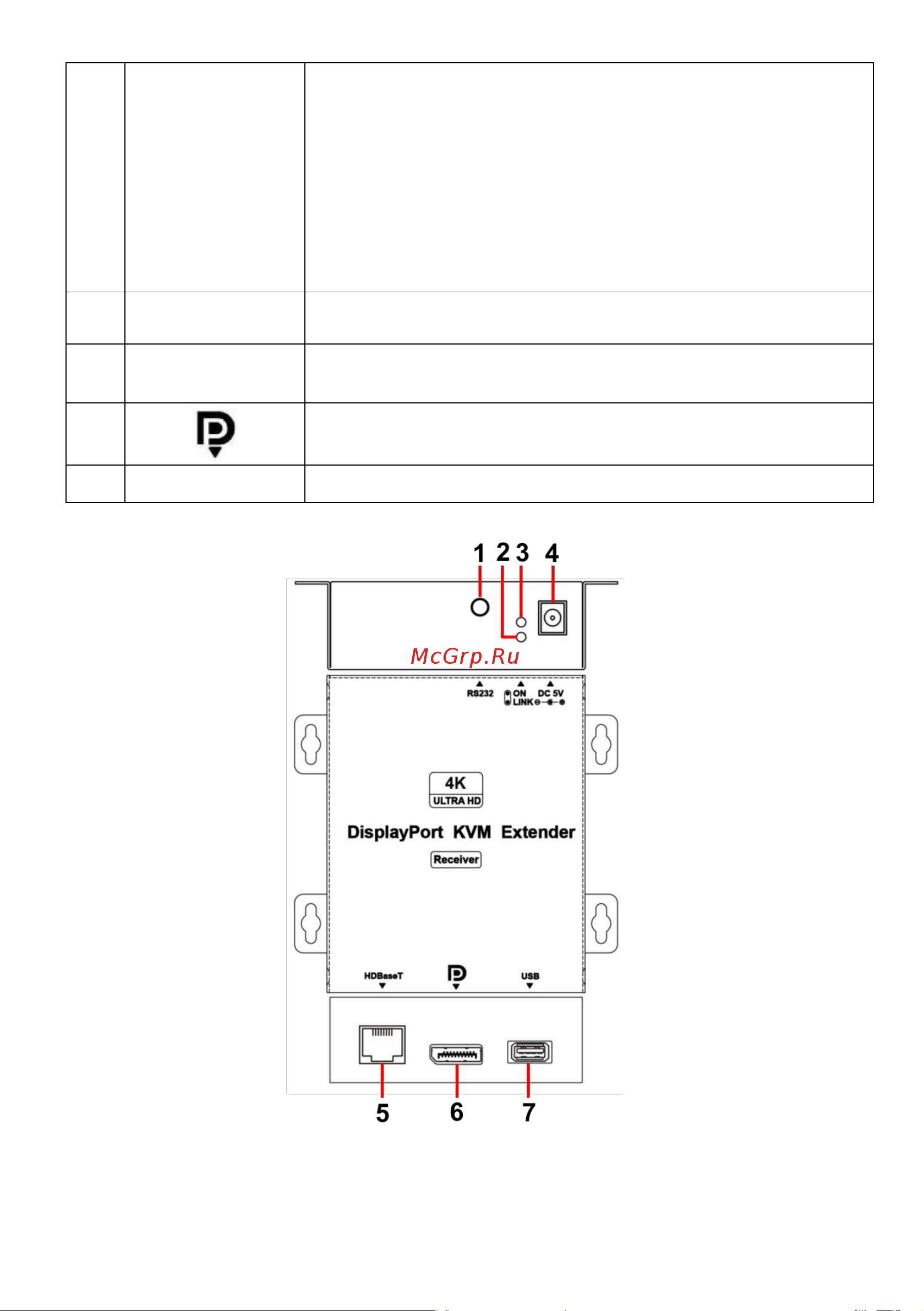

Рис. 4 Приемник DP02UR, разъемы и индикаторы на передней и задней

панелях
