Таб. 3 Назначение DIP переключателей
DIP
переключатель
Положение
Назначение
Положение
Назначение
SW1
ON
Максимальное
расстояние
передачи
Поддерживается
разрешение
1080p
(1920x1080,
60Гц, 8bit,
прогрессивная
развертка)
OFF
Режим по
умолчанию
SW2
ON
Не используется
OFF
RS232
режим
SW3
ON
Обновление
прошивки
OFF
SW4
Не используется
5. Схема подключения

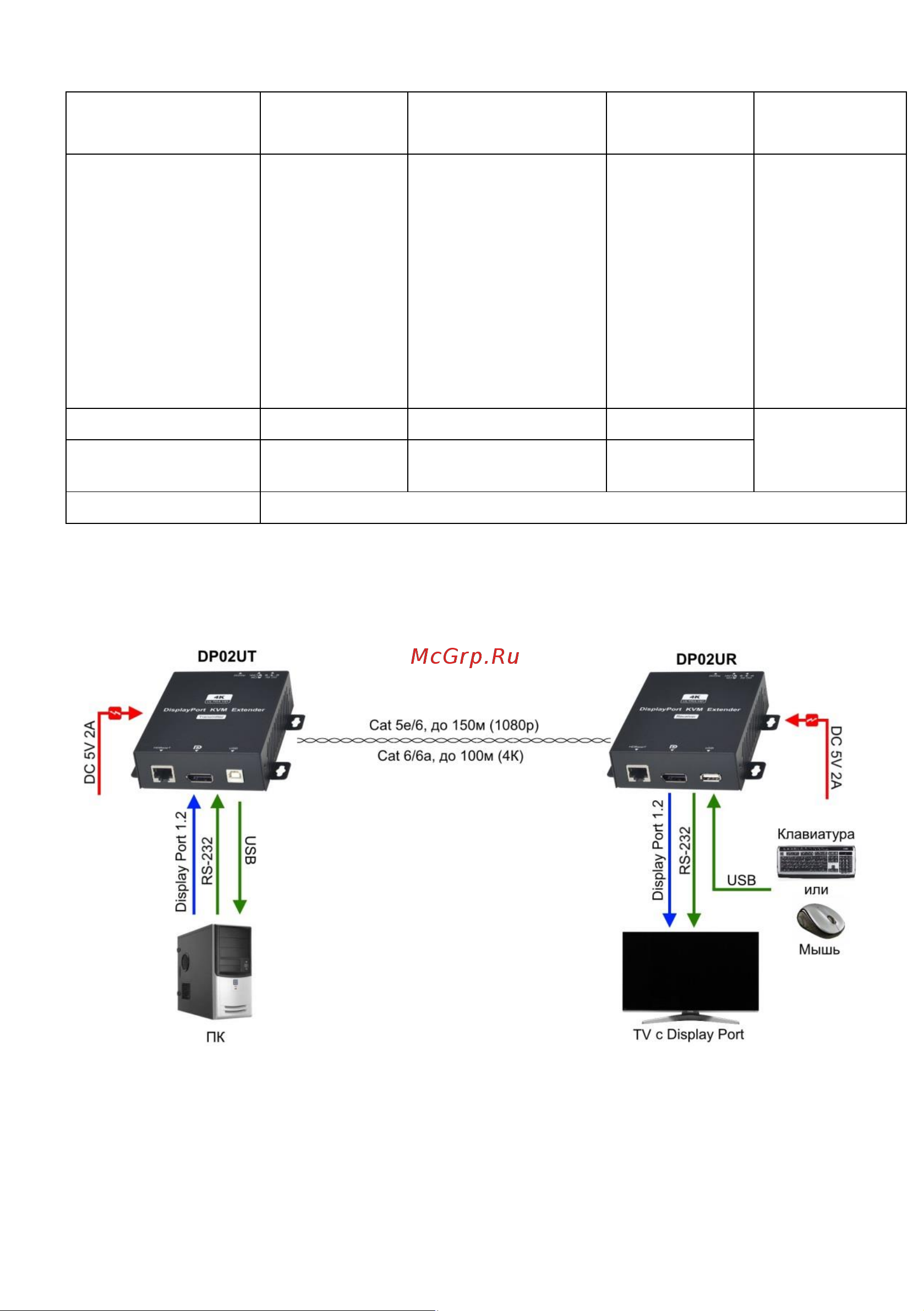

Рис.5 Типовая схема подключения комплекта DP02U
