4.2 Описание элементов устройств

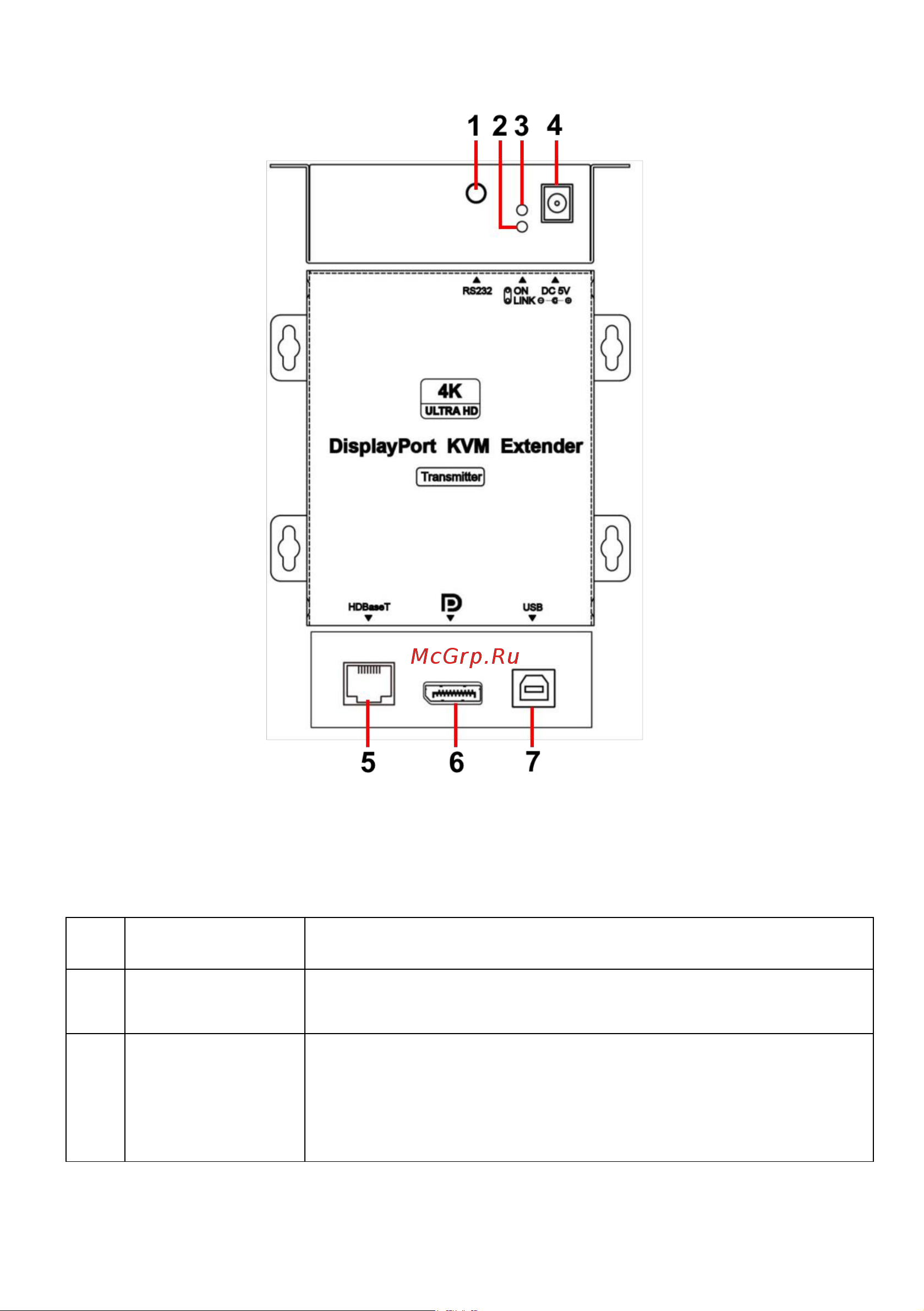

Рис. 3 Передатчик DP02UT, разъемы и индикаторы на передней и

задней панелях

Таб. 1 Передатчик DP02UT, назначение разъемов и индикаторов на

передней и задней панелях

№

п/п

Обозначение

Назначение

RS232

Разъем TRS 3.5. Используется для подключения к

передатчику RS232 с помощью кабеля RS232-DB9

Индикатор питания.

Горит зеленым – подключен БП из комплекта

поставки. Устройство работает нормально.

Не горит – БП не подключен / не исправен или не

исправен передатчик.
