SC&T DP02U DisplayPort + USB + RS232 sct1146 [7/12] Назначение dip переключателей

Таб. 2 Приемник DP02UR, назначение разъемов и индикаторов на

передней и задней панелях

№

п/п

Обозначение

Назначение

RS232

Разъем TRS 3.5. Используется для подключения к

приемнику RS232 с помощью кабеля RS232-DB9

Индикатор питания.

Горит зеленым – подключен БП из комплекта

поставки. Устройство работает нормально.

Не горит – БП не подключен / не исправен или не

исправен передатчик.

LINK

Индикатор установления соединения между

приемником передатчиком

Горит синим – соединение установлено

Мигает синим – приемник и передатчик находятся в

режиме пониженного потребления питания.

Данный режим активен, если к передатчику не

подключен источник сигнала, или приемник не

подключен к монитору. В этом режиме передача

RS232 и USB отключена.

DC 5V

Разъем для подключения блока питания DC5V/2A

из комплекта поставки

HDBaseT

Разъем RJ-45 для подключения кабеля витой пары

между приемником и передатчиком

Разъем DisplayPort для подключения монитора с

поддержкой DisplayPort

USB

Разъем USB-A для подключения мыши или

клавиатуры к приемнику

4.3 Назначение DIP переключателей

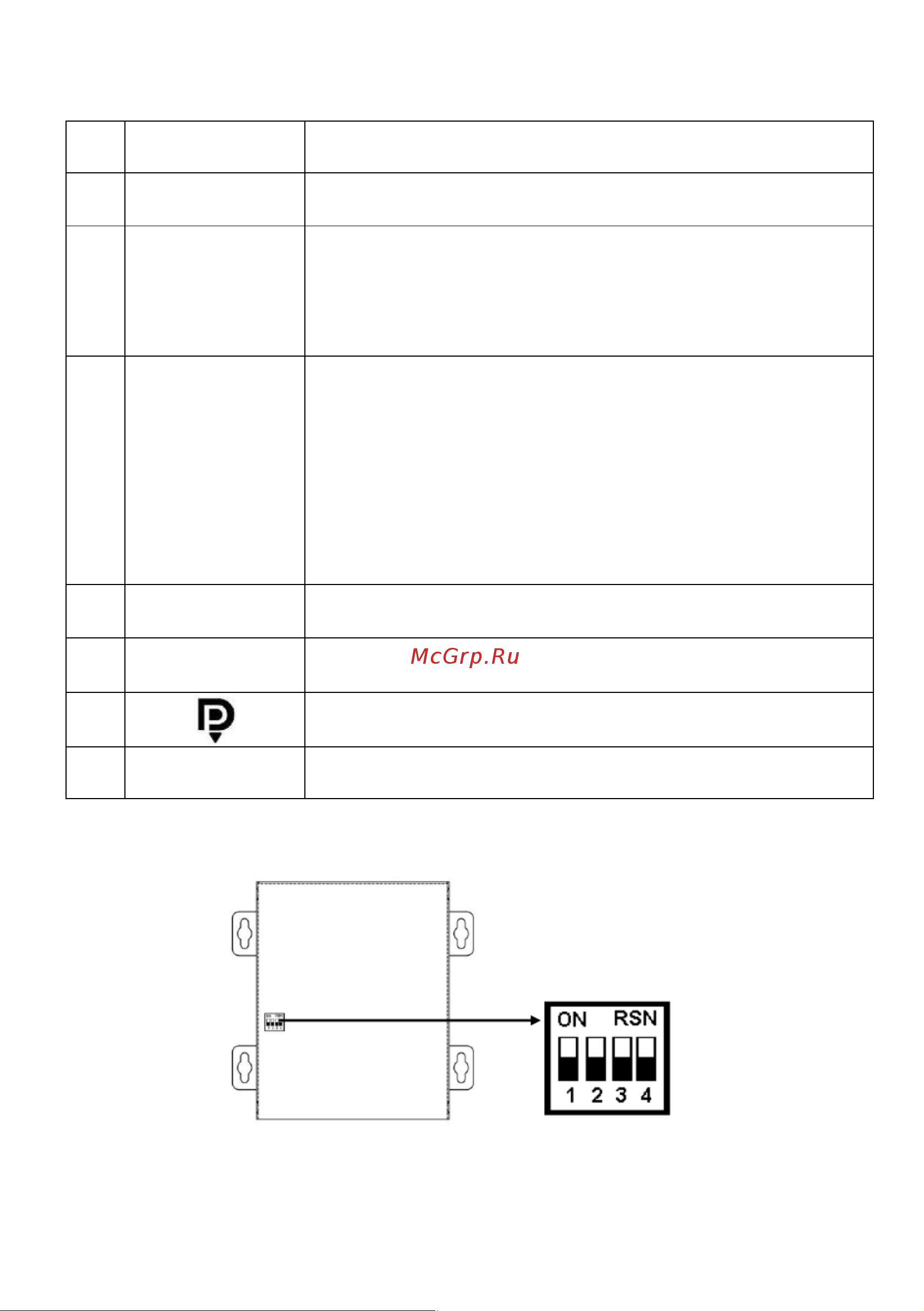

Рис. 5 Расположение DIP переключателей на нижней части

приемника/передатчика
