Порядок автонастройки

Приложение А. Порядок автонастройки

Для успешного проведения автонастройки необходимо, чтобы амплитуда колебаний регулируемой

величины выходила за пределы SP ± hys хотя бы при крайних положениях клапана, где SP – значение

уставки, hys – величина гистерезиса.

Для проведения автонастройки следует выполнить действия:

1. Перейти в режим регулирования настраиваемой величины: Нагрев контур 1 для АНР 1

(Нагрев контур 2 для АНР 2).

2. Войти в режим автонастройки одним из способов:

• установить значение параметра Контур 1 → АНР = Да (Контур 2 → АНР = Да) и нажать

кнопку

• нажать комбинацию кнопок

+ из домашнего экрана контура.

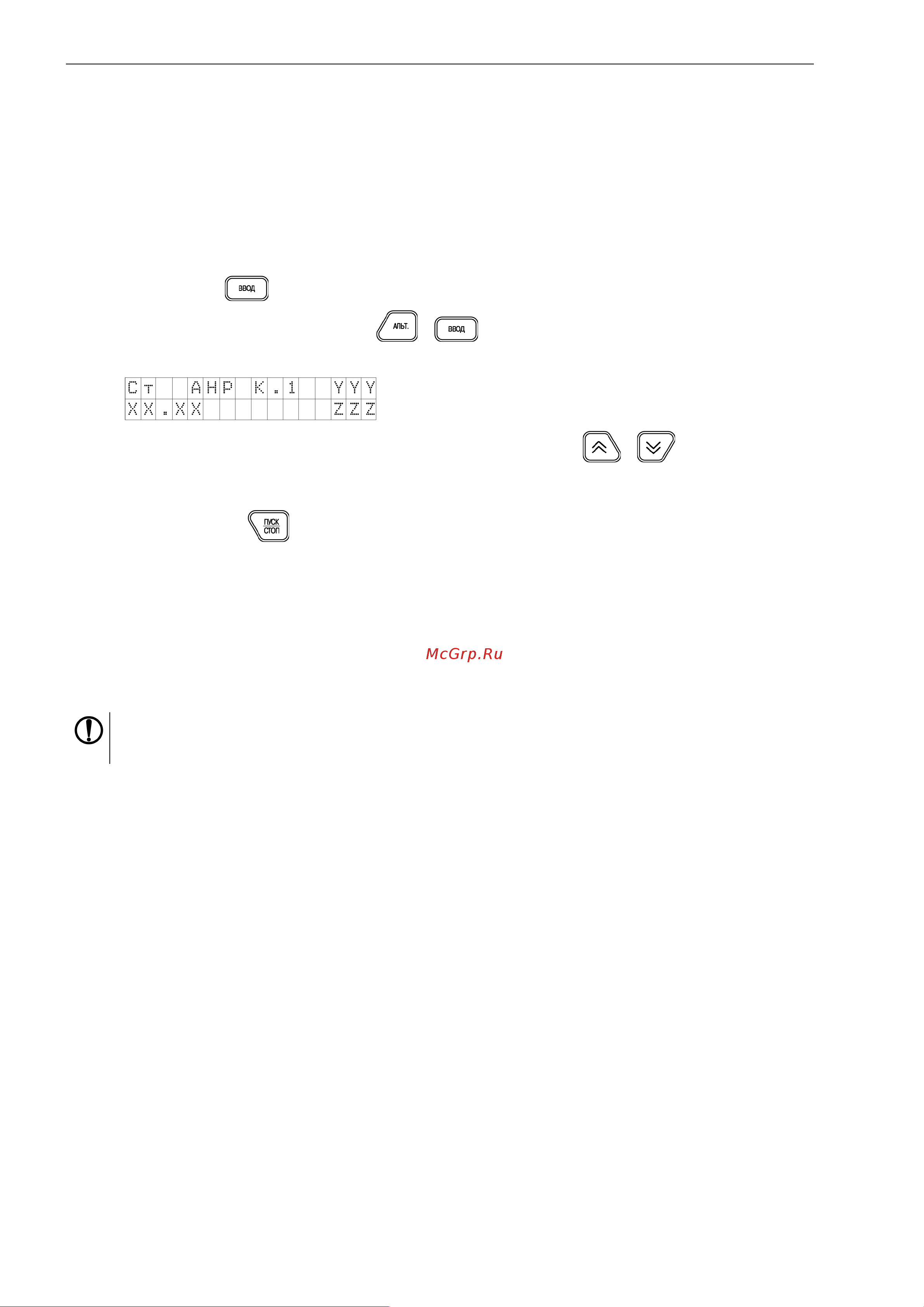

3. На экране АНР проконтролировать измеренное значение Т контура [ХХ.ХХ] и уставку [YYY]:

4. Если измеренное значение выше уставки, то нажатием клавиш и изменить

положение задвижки, чтобы температура стала на 4 градуса ниже уставки.

5. Дождаться появления надписи «Пуск» в правой нижней части экрана [ZZZ].

6. Нажать клавишу

для запуска этапа автоматического подбора коэффициентов

автонастройки.

7. Дождаться успешного завершения автонастройки. Проверить полученные рассчитанные

коэффициенты ПИД-регулятора.

Надпись «Пуск» отображается при одновременном выполнении условий:

• за интервал времени, соответствующий полному ходу задвижки, температура изменилась не

более чем на 0,5 градуса.

• время с момента входа в этап ручного выхода на начальную температуру автонастройки

больше, чем время полного хода задвижки.

ПРЕДУПРЕЖДЕНИЕ

Для получения более качественных результатов автонастройки следует дождаться окончания

переходных процессов. На экране стабилизируется значение температуры.
