Hintek RA 500M 04.05.01.214562 [10/16] Ek1 электронагреватель sk1 терморегулятор sa1 двухпозиционная клавиша sk2 защитный термостат sq1 датчик защиты от опрокидывания l фазный проводник n нулевой проводник pe защитный проводник
![Hintek RA 500M 04.05.01.214562 [10/16] Ek1 электронагреватель sk1 терморегулятор sa1 двухпозиционная клавиша sk2 защитный термостат sq1 датчик защиты от опрокидывания l фазный проводник n нулевой проводник pe защитный проводник](/views2/1878975/page10/bga.png)

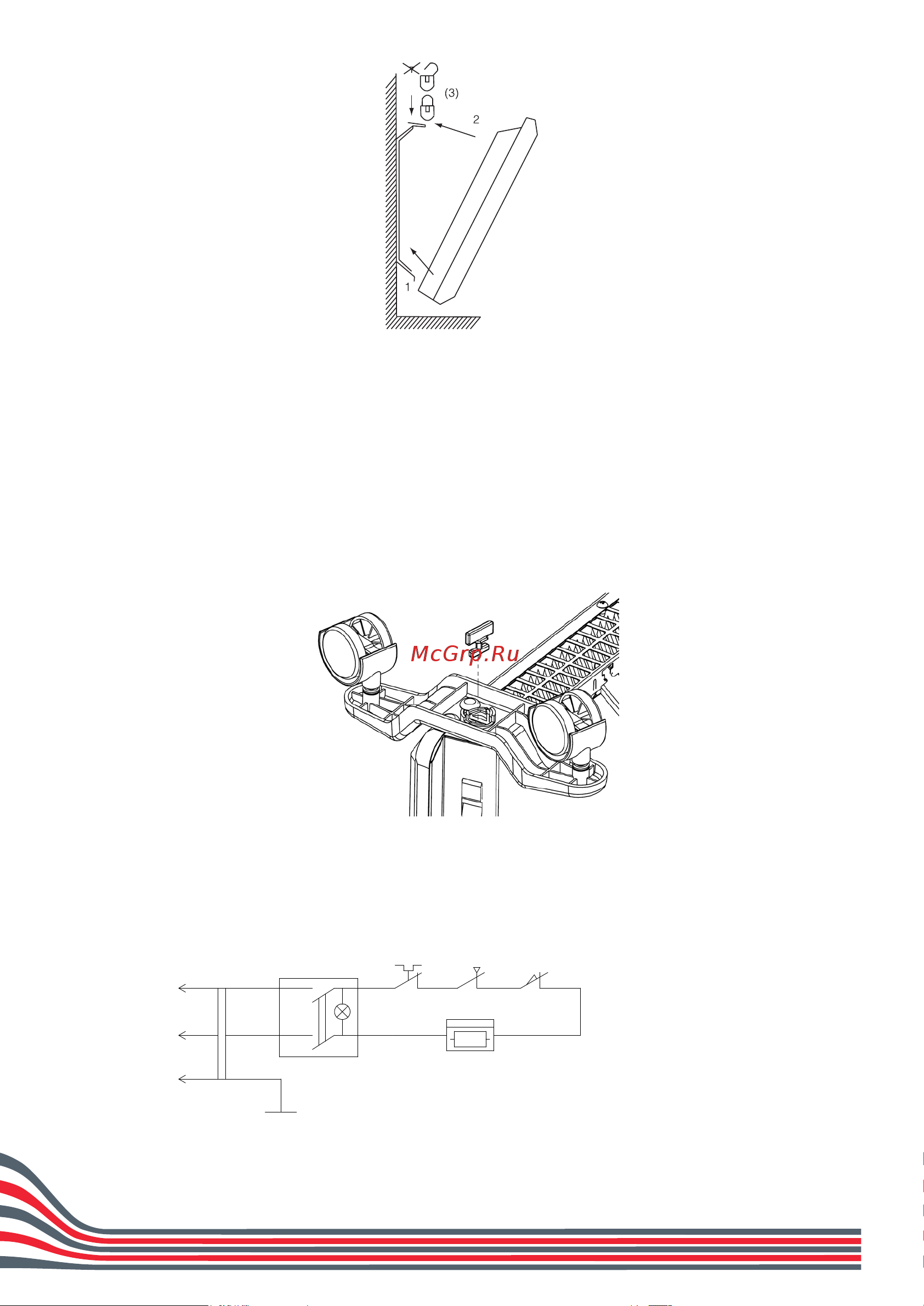

Рис. 7
Установка на полу
Используя опоры и ролики, которые идут в комплекте, а также изучив схему крепления ниже,
установите прибор на полу.
• перевернуть конвектор нижней частью кверху;
• взять одну из опорных ножек с роликами;
• приложить планку опорной ножки к месту крепления на конвекторе так, чтобы выпуклая
часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;
• закрепите опорную ножку с помощью специального пластикового полуоборотного кре-
пления, которое входит в комплект;
• так же установить вторую ножку.
Рис. 8
11. Схема электрическая
Рис. 9
EK1 - электронагреватель;
SK1 - терморегулятор;
SA1 - двухпозиционная клавиша;
SK2 - защитный термостат;
SQ1 - датчик защиты от
опрокидывания;
L - фазный проводник;
N - нулевой проводник;
PE- защитный проводник.
10
L
PE
~
220-240В
EK1-электронагреватель;
SK1-терморегулятор;
SA1-двухпозиционная клавиша;
SK2-защитный термостат;
SQ1-датчик защиты от опрокидывания;
L-фазный проводник;
N-нулевой проводник;
PE-защитный проводник.
С
х
е
м
а
э
л
е
к
т
р
и
ч
е
с
к
а
я
п
р
и
н
ц
и
п
и
а
л
ь
н
а
я
к
о
н
в
е
к
т
о
р
о
в
серии эконом.
SK1 SK2
EK1
N
SQ1
SA1
PDF created with pdfFactory Pro trial version www.pdffactory.com
