6
100100
100

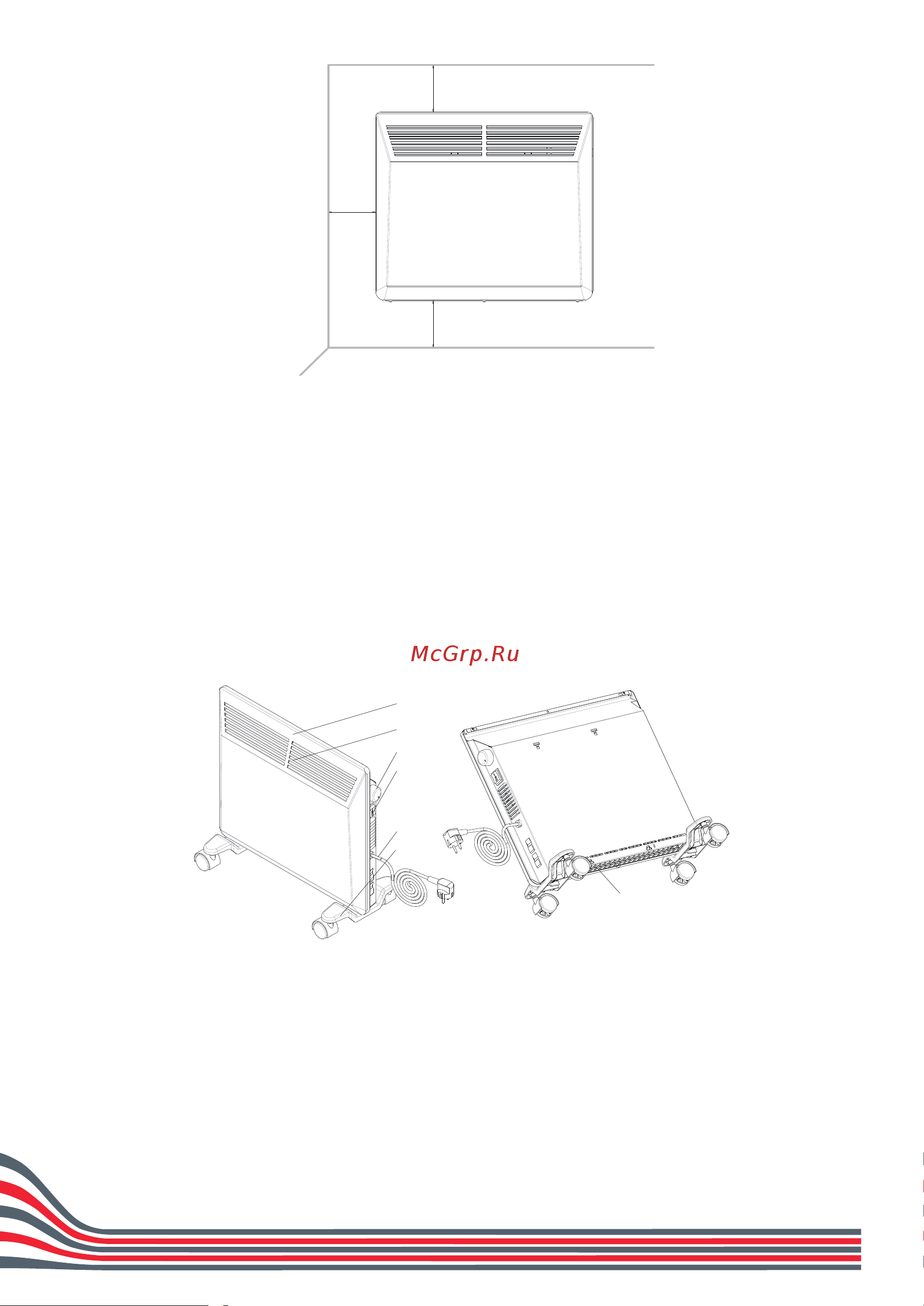

Рис. 1 Минимальные расстояния до других предметов (мм)
Перед началом эксплуатации прибора необходимо удалить цветные наклейки с лицевой
панели.
ВНИМАНИЕ!
При первом включении обогревателя возможно появление характерного запаха дыма из-за
сгорания масла с поверхностей нагревательного элемента. Рекомендуется перед установкой
включать обогреватель на 10-20 минут в хорошо проветриваемом помещении.
3. Назначение
Прибор предназначен для обогрева воздуха в бытовых помещениях
4. Устройство конвектора
1
2
3
4
5
6
7
Рис. 2
1. Корпус
2. Воздуховыпускная решетка
3. Ручка регулировки термостата
4. Кнопка включения/выключения
5. Электрический шнур с вилкой
6. Ножки
7. Воздухозаборная решетка
