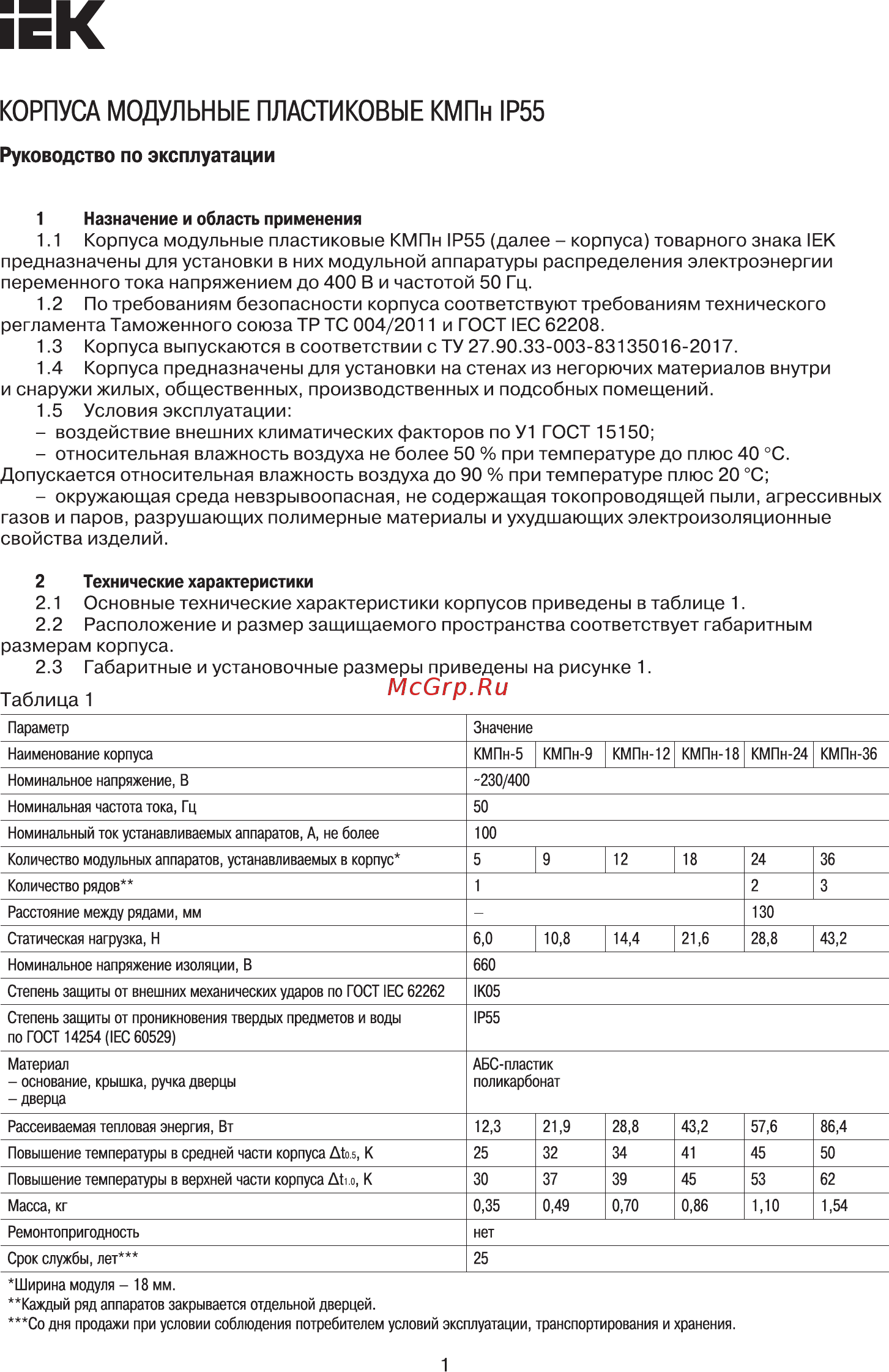

iEK КОРПУСА МОДУЛЬНЫЕ ПЛАСТИКОВЫЕ КМПн IP55 Руководство по эксплуатации 1 Назначение и область применения 1 1 Корпуса модульные пластиковые КМПн IP55 далее корпуса товарного знака IЕК предназначены для установки в них модульной аппаратуры распределения электроэнергии переменного тока напряжением до 400 В и частотой 50 Гц 1 2 По требованиям безопасности корпуса соответствуют требованиям технического регламента Таможенного союза ТР ТС 004 2011 и ГОСТ IЕС 62208 1 3 Корпуса выпускаются в соответствии сТУ 27 90 33 003 83135016 2017 1 4 Корпуса предназначены для установки на стенах из негорючих материалов внутри и снаружи жилых общественных производственных и подсобных помещений 1 5 Условия эксплуатации воздействие внешних климатических факторов по У1 ГОСТ 15150 относительная влажность воздуха не более 50 при температуре до плюс 40 С Допускается относительная влажность воздуха до 90 при температуре плюс 20 С окружающая среда невзрывоопасная не содержащая токопроводящей пыли агрессивных газов и паров разрушающих полимерные материалы и ухудшающих электроизоляционные свойства изделий 2 Технические характеристики 2 1 Основные технические характеристики корпусов приведены в таблице 1 2 2 Расположение и размер защищаемого пространства соответствует габаритным размерам корпуса 2 3 Габаритные и установочные размеры приведены на рисунке 1 Таблица 1 Параметр Значение Наименование корпуса КМПн 5 Номинальное напряжение В 230 400 Номинальная частота тока Гц 50 КМПн 9 КМПн 12 КМПн 18 КМПн 24 КМПн 36 9 12 18 Номинальный ток устанавливаемых аппаратов А не более 100 Количество модульных аппаратов устанавливаемых в корпус 5 24 36 Количество рядов 1 2 3 Расстояние между рядами мм 130 Статическая нагрузка Н 6 0 Номинальное напряжение изоляции В 660 Степень защиты от внешних механических ударов по ГОСТ IEC 62262 IK05 Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254 IEC 60529 IP55 Материал основание крышка ручка дверцы дверца АБС пластик поликарбонат 10 8 14 4 21 6 28 8 43 2 Рассеиваемая тепловая энергия Вт 12 3 21 9 28 8 43 2 57 6 86 4 Повышение температуры в средней части корпуса Atos К 25 32 34 41 45 50 Повышение температуры в верхней части корпуса Atto К 30 37 39 45 53 62 Масса кг 0 35 0 49 0 70 0 86 1 10 1 54 Ремонтопригодность нет Срок службы лет 25 Ширина модуля 18 мм Каждый ряд аппаратов закрывается отдельной дверцей Со дня продажи при условии соблюдения потребителем условий эксплуатации транспортирования и хранения 1
