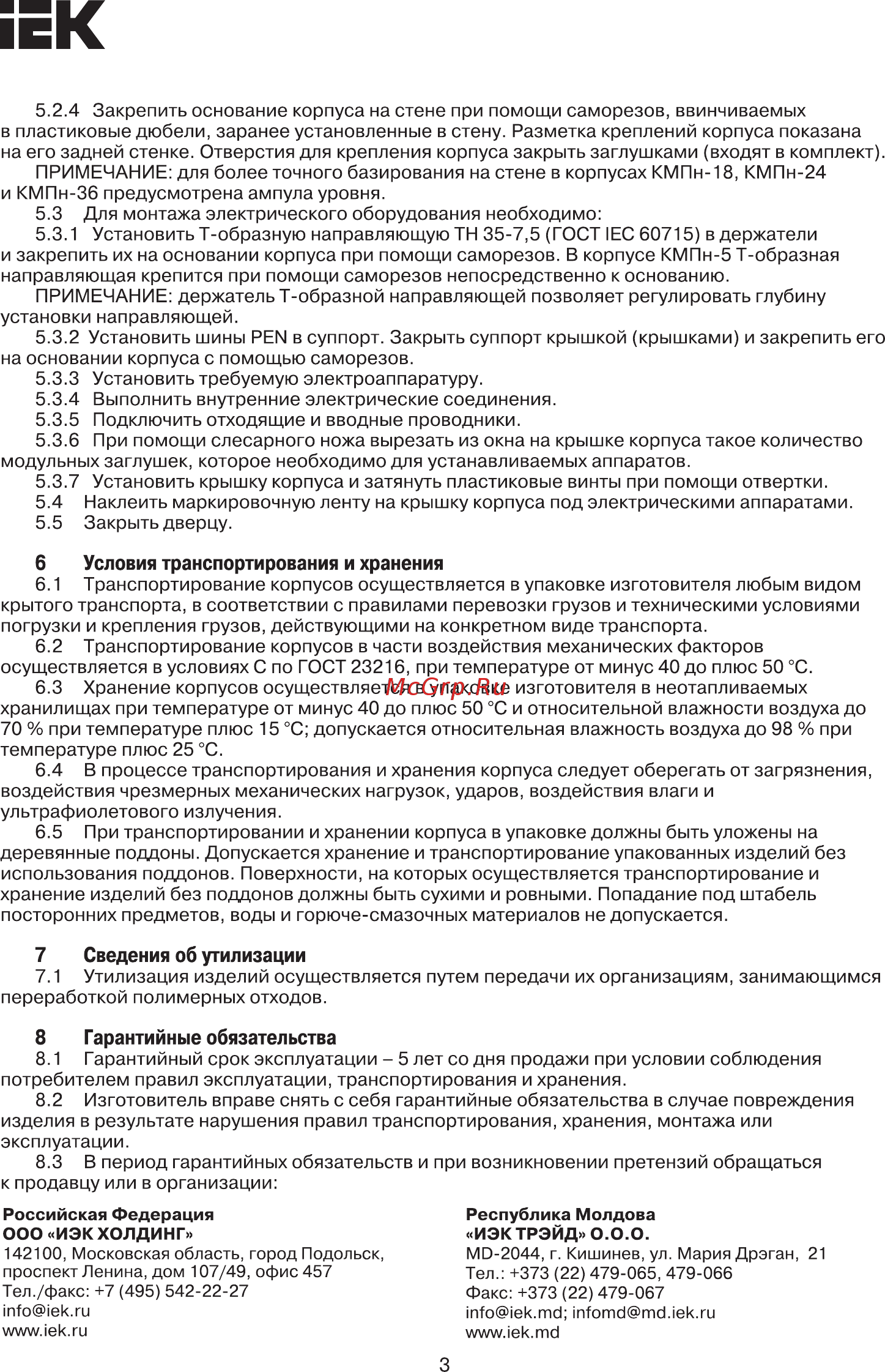

iEK 5 2 4 Закрепить основание корпуса на стене при помощи саморезов ввинчиваемых в пластиковые дюбели заранее установленные в стену Разметка креплений корпуса показана на его задней стенке Отверстия для крепления корпуса закрыть заглушками входят в комплект ПРИМЕЧАНИЕ для более точного базирования на стене в корпусах КМ Пн 18 КМ Пн 24 и КМПн 36 предусмотрена ампула уровня 5 3 Для монтажа электрического оборудования необходимо 5 3 1 Установить Т образную направляющую ТН 35 7 5 ГОСТ IEC 60715 в держатели и закрепить их на основании корпуса при помощи саморезов В корпусе КМПн 5 Т образная направляющая крепится при помощи саморезов непосредственно к основанию ПРИМЕЧАНИЕ держатель Т образной направляющей позволяет регулировать глубину установки направляющей 5 3 2 Установить шины PEN в суппорт Закрыть суппорт крышкой крышками и закрепить его на основании корпуса с помощью саморезов 5 3 3 Установить требуемую электроаппаратуру 5 3 4 Выполнить внутренние электрические соединения 5 3 5 Подключить отходящие и вводные проводники 5 3 6 При помощи слесарного ножа вырезать из окна на крышке корпуса такое количество модульных заглушек которое необходимо для устанавливаемых аппаратов 5 3 7 Установить крышку корпуса и затянуть пластиковые винты при помощи отвертки 5 4 Наклеить маркировочную ленту на крышку корпуса под электрическими аппаратами 5 5 Закрыть дверцу 6 Условия транспортирования и хранения 6 1 Транспортирование корпусов осуществляется в упаковке изготовителя любым видом крытого транспорта в соответствии с правилами перевозки грузов и техническими условиями погрузки и крепления грузов действующими на конкретном виде транспорта 6 2 Транспортирование корпусов в части воздействия механических факторов осуществляется в условиях С по ГОСТ 23216 при температуре от минус 40 до плюс 50 С 6 3 Хранение корпусов осуществляется в упаковке изготовителя в неотапливаемых хранилищах при температуре от минус 40 до плюс 50 С и относительной влажности воздуха до 70 при температуре плюс 15 С допускается относительная влажность воздуха до 98 при температуре плюс 25 С 6 4 В процессе транспортирования и хранения корпуса следует оберегать от загрязнения воздействия чрезмерных механических нагрузок ударов воздействия влаги и ультрафиолетового излучения 6 5 При транспортировании и хранении корпуса в упаковке должны быть уложены на деревянные поддоны Допускается хранение и транспортирование упакованных изделий без использования поддонов Поверхности на которых осуществляется транспортирование и хранение изделий без поддонов должны быть сухими и ровными Попадание под штабель посторонних предметов воды и горюче смазочных материалов не допускается 7 Сведения об утилизации 7 1 Утилизация изделий осуществляется путем передачи их организациям занимающимся переработкой полимерных отходов 8 Гарантийные обязательства 8 1 Гарантийный срок эксплуатации 5 лет со дня продажи при условии соблюдения потребителем правил эксплуатации транспортирования и хранения 8 2 Изготовитель вправе снять с себя гарантийные обязательства в случае повреждения изделия в результате нарушения правил транспортирования хранения монтажа или эксплуатации 8 3 В период гарантийных обязательств и при возникновении претензий обращаться к продавцу или в организации Российская Федерация ООО ИЭКХОЛДИНГ Республика Молдова ИЭКТРЭЙД О О О 142100 Московская область город Подольск проспект Ленина дом 107 49 офис 457 Тел факс 7 495 542 22 27 info iek ru www iek ru MD 2044 г Кишинев ул Мария Дрэган 21 Тел 373 22 479 065 479 066 Факс 373 22 479 067 info iek md infomd md iek ru www iek md 3
