45
ProSpray 3.20
РЕМОНТ УСТРОЙСТВА
8. Открутите корпус впускного клапана (Рис.10.пункт 1)
от манифольда помпы.
9. Снимите нижнюю шаровую направляющую (6),
нижнюю прокладку(5), опору впускного клапана(4),
гнездо впускного клапана (3) кольцевую прокладку
(8).
10. Почистите все части соответствующими чистящими
веществами.
Проверьте корпус впускного клапана(1), гнездо
впускного клапана (3) опору впускного клапана (4 на
износ и замените при необходимости.

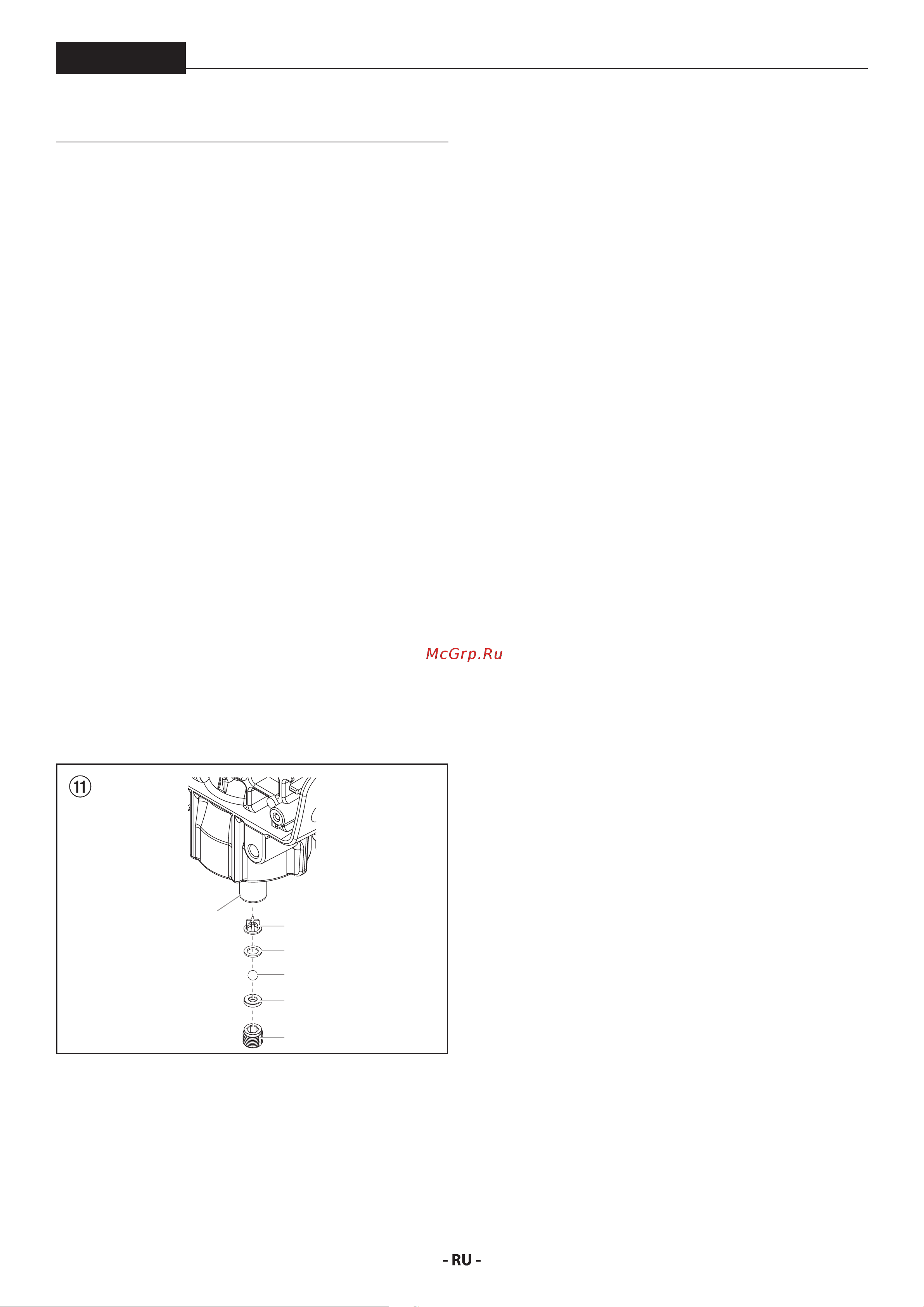

11. Открутите корпус выпускного клапана (Рис. 11, поз. 9)
от поршня (10) установочным ключом.
12. Снимите верхнюю шаровую направляющую (14),
деформируемую шайбу (13), шаровую опору
выпускного клапана(12), и гнездо выпускного
клапана(11).
13. Почистите все части соответствующими чистящими
веществами.Проверьте корпус выпускного
клапана(9), гнездо выпускного клапана (11), и
шаровую опору клапана (12) и направляющую
верхней шаровой опоры (14) на предмет износа и
замените детали, если это необходимо.
14. Выполняйте сборку в обратном порядке.
Удостоверьтесь что выпускной клапан (9) установлен
концом без резьбы в поршень. Смажьте кольцевые
прокладки (Рис. 10, поз. 8) машинной смазкой
и установите их надлежащим образом в корпус
впускного клапана (Рис 10, поз. 1).
14
10
9
11
12
13
