1. Назначение изделия

Аэратор кровельный ТР-88/K предназначен для скатных кровель из

металлочерепицы «Каскад». Устанавливается непосредственно на кровельное

покрытие. Количество вентилей на кровле определяется особенностями

конструкции кровли.

2. Технические характеристики

 сырье корпуса – морозостойкий полипропилен, устойчивый к

воздействию ультрафиолета и метеоусловий;

 площадь вентиляционного отверстия, не менее – 110 см²;

 диаметр отверстия – 150 мм;

 климатические условия эксплуатации:

температура использования:

постоянная – от -40 до +80 °С;

временная – от -55 до +120 °С;

атмосферное давление – 650 – 800 мм. рт. ст. (86-106,7 кПа);

относительная влажность – до 100% (при 25 °С);

 масса нетто, не более – 1 кг;

 направление подачи рабочей среды (воздушной) – любое;

 предельные отклонения габаритных размеров, не более – ±1 мм.

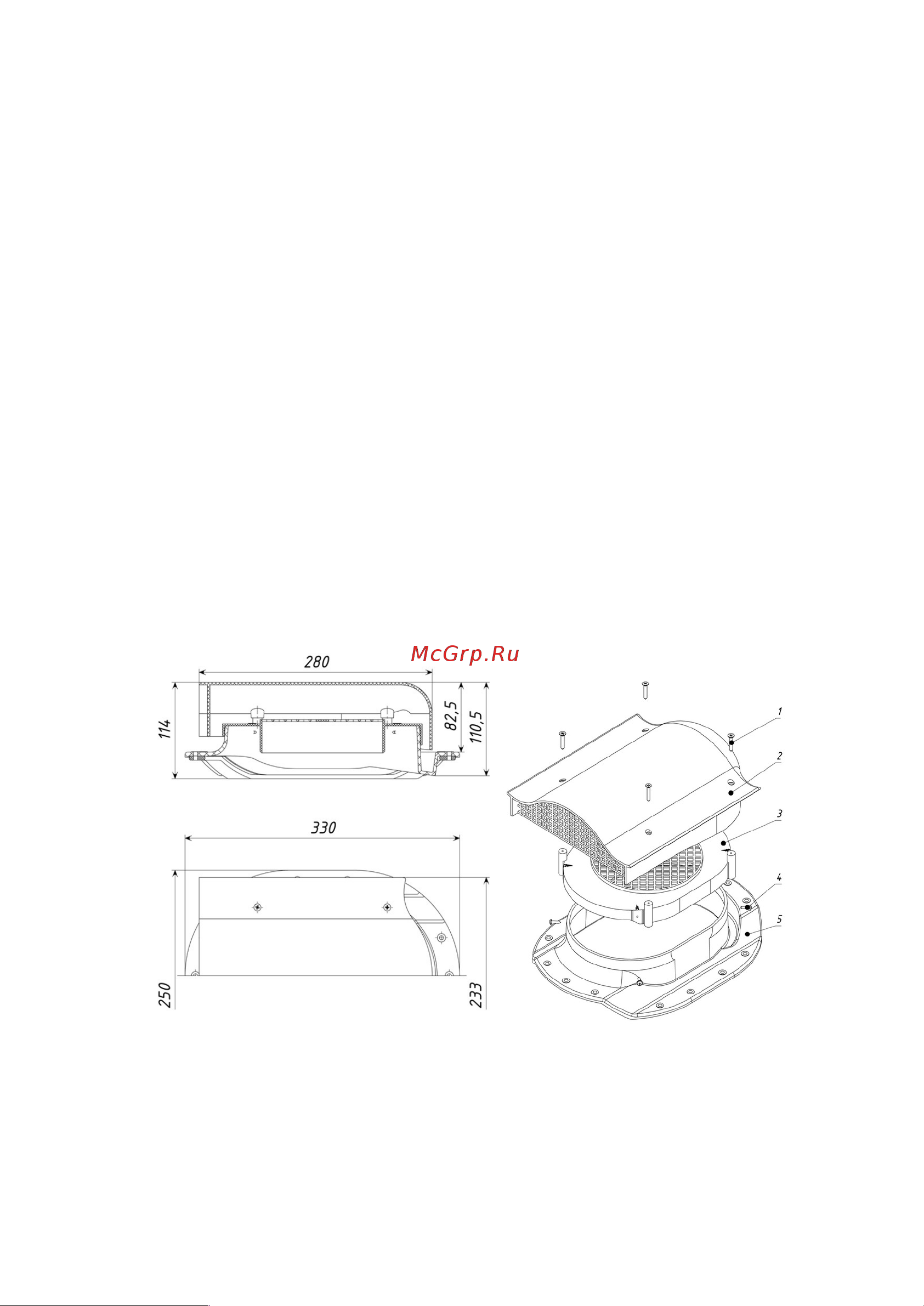

Основные размеры приведены на рис. 1.

Рис. 1 Рис. 2

3. Состав изделия и комплектность

Аэратор кровельный состоит из проходного элемента (основания) 5 и

решетки 3, скрепленных самонарезающими винтами 4. Сверху с помощью

самонарезающих винтов 1 крепится крышка-дефлектор 2 (см. рис. 2).
