Класс защиты

Подшипник

Уплотнение

Проскальзывающая муфта

Скорость вращения лопасти

Задержка сигнала

IР66

Подшипник качения

Радиальное уплотнение вала NBR (бутадиен-акриловая резина)

Защита привода от ударов по лопасти

1 об/мин или 5 об/мин

Свободная лопасть → покрытие ≈ 1.5 сек.

Покрытая лопасть → освобождение ≈ 0.2 сек.

Прибл. 1.5 кг

Вес

Электрические характеристики:

Напряжение питания

Выходной сигнал

Допустимые предохранители

Класс защиты

Категория установки

Степень загрязнения

Переменный ток:

230 В или 110 В или 24 В 50/60 Гц

Все напряжения ±10%, макс. 4 ВА

Постоянный ток:

24 В пост. тока ±10%, макс. 2.5 Вт

Микровыключатель без потенциала (SPDT)

макс. 250 В перем. тока, 5 А, неиндуктивный

макс. 30 В пост. тока, 3 А, неиндуктивный

макс. 5 А

Механические характеристики:

L N

1 2 6 5 7

Источник питания Выходной сигнал

6 7 5 1 1 2 М М М

+ -

Выходной сигнал Источник питания

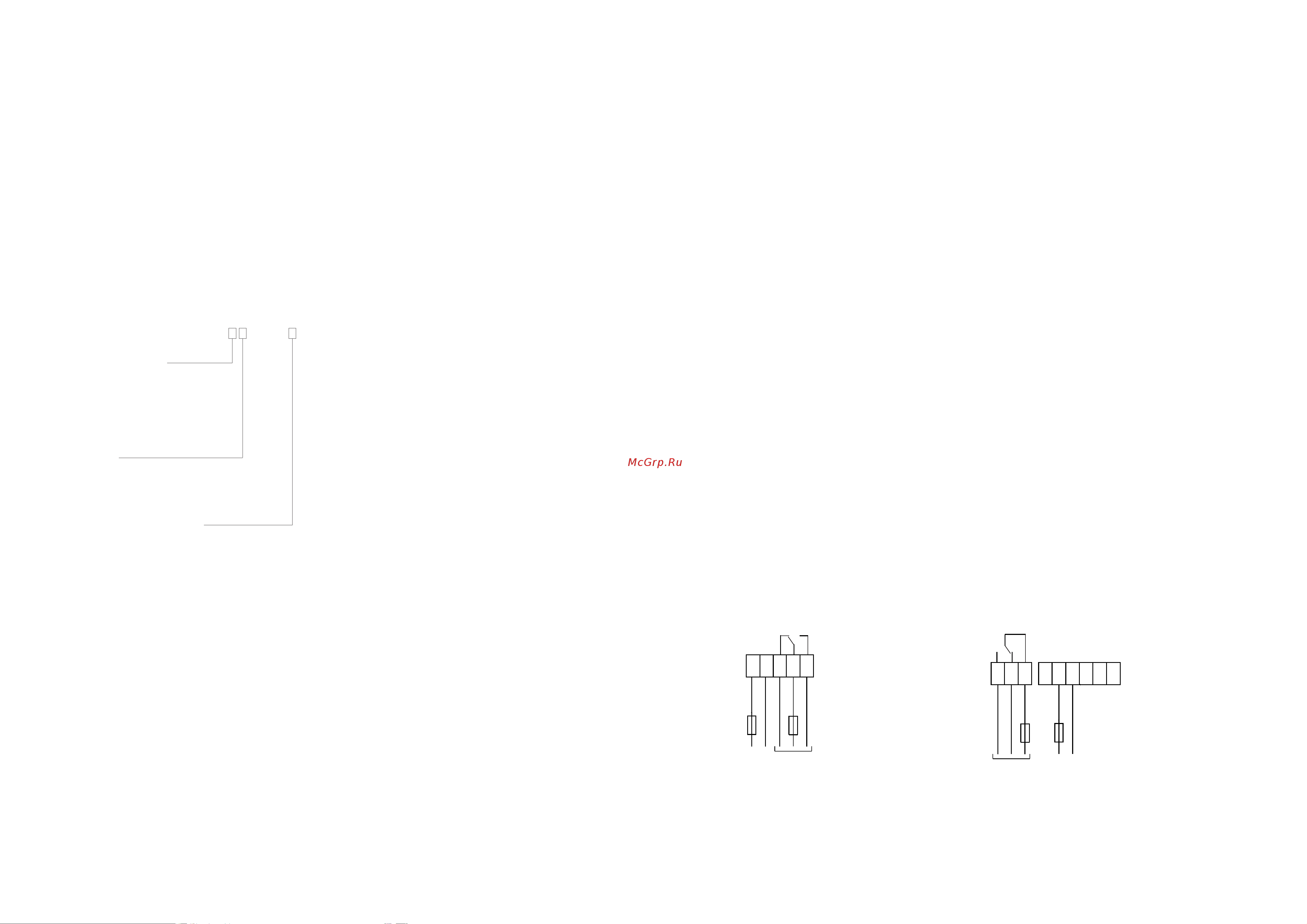

Электрическое соединение:

Переменный ток: Постоянный ток:

Перечень критических отказов, возможных ошибок персонала (пользователя),

приводящих к аварийным режимам оборудования, и действий, предотвращающих

указанные ошибки

К критическим отказам ротационных датчиков уровня INNOLEVEL серии N-Ex может привести:

• отсутствие заземления;

• отсутствие уплотнительных колец в кабельных вводах;

• повреждения оболочки кабельного ввода либо его элементов;

• не корректно подобранное сечение кабеля, которое не позволяет обеспечивать герметичность кабельных

вводов;

• нарушение герметичности корпуса;

• отсутствие фиксатора крышки.

Для предотвращения ошибок при подключении ротационного датчика уровня INNOLEVEL серии N-Ex,

обслуживающий персонал должен быть ознакомлен со схемой соединений и настоящей инструкцией.

Варианты исполнений ротационных датчиков уровня INNOLEVEL серии N-Ex

В зависимости от напряжения питания и типа контактной лопасти, ротационные датчики уровня INNOLEVEL серии

N-Ex имеют различные артикулы. Структура формирования артикулов:

IL-L -N-Ex-

1. Напряжение питания:

A - 230 В перем. тока, 50/60 Гц;

D - 24 В перем. тока, 50/60 Гц;

B - 115 В перем. тока, 50/60 Гц;

E - 24 В пост. тока.

2. Тип лопасти:

A - муфтовая лопасть 40x98 мм;

S - складная двухсторонняя лопасть 28х200 мм.

3. Скорость вращения лопасти:

5 - 5 об/мин;

Стандартное исполнение (1 об/мин) не обозначается.

Информация о необходимости доукомплектования дополнительными элементами

Ротационный датчик уровня INNOLEVEL серии N-Ex представляет из себя законченное устройство и не нуждается

в доукомплектовании дополнительными элементами.

Опции

Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N-Ex,

не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с

монтажом.

Версия с фланцем обеспечивается путем сборки ротационного датчика уровня INNOLEVEL серии и фланца N-Ex ,

: IL-F155. артикул Поставляется двумя отдельными позициями.
