Требования к персоналу

Персонал, производящий эксплуатацию, ремонт и утилизацию ротационного датчика уровня INNOLEVEL серии

N-Ex, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь

уровень профессиональной подготовки, необходимый для выполнения работ, таких как:

• Обучение, инструктаж и/или разрешение на эксплуатацию и обслуживание оборудования/систем в соответствии

со стандартами техники безопасности для электрических схем, а также оборудования, работающего при высоком

давлении и в агрессивных и опасных средах;

• Обучение, инструктаж и/или разрешение на выполнение работ с электрическими схемами для потенциально

взрывоопасных условий эксплуатации;

• Обучение или инструктаж по стандартам безопасности содержания и использования соответствующего

оборудования.

Параметры предельных состояний

Ротационный датчик уровня INNOLEVEL серии N-Ex необходимо вывести из эксплуатации по достижении

критериев предельных состояний или при возникновении критических отказов оборудования.

Предельное состояние - это состояние объекта, при котором его дальнейшая эксплуатация недопустима или

нецелесообразна по экологическим или экономическим причинам.

К предельным состояниям датчика уровня относятся:

- Повышенный механический износ корпуса, вала, лопасти, подшипникового узла, кабельных вводов;

- Видимые повреждения датчика, крышки, вала, кабельных вводов, деформации, препятствующие

нормальному функционированию;

- Разрушение корпуса, коррозионные повреждения;

- Неисправность элементов датчика, восстановление работ которых не предусмотрено эксплуатационной

документацией;

- Повышение число перебоев в работе оборудования, вызванное не стабильной работой датчика;

- Достижение назначенного срока службы.

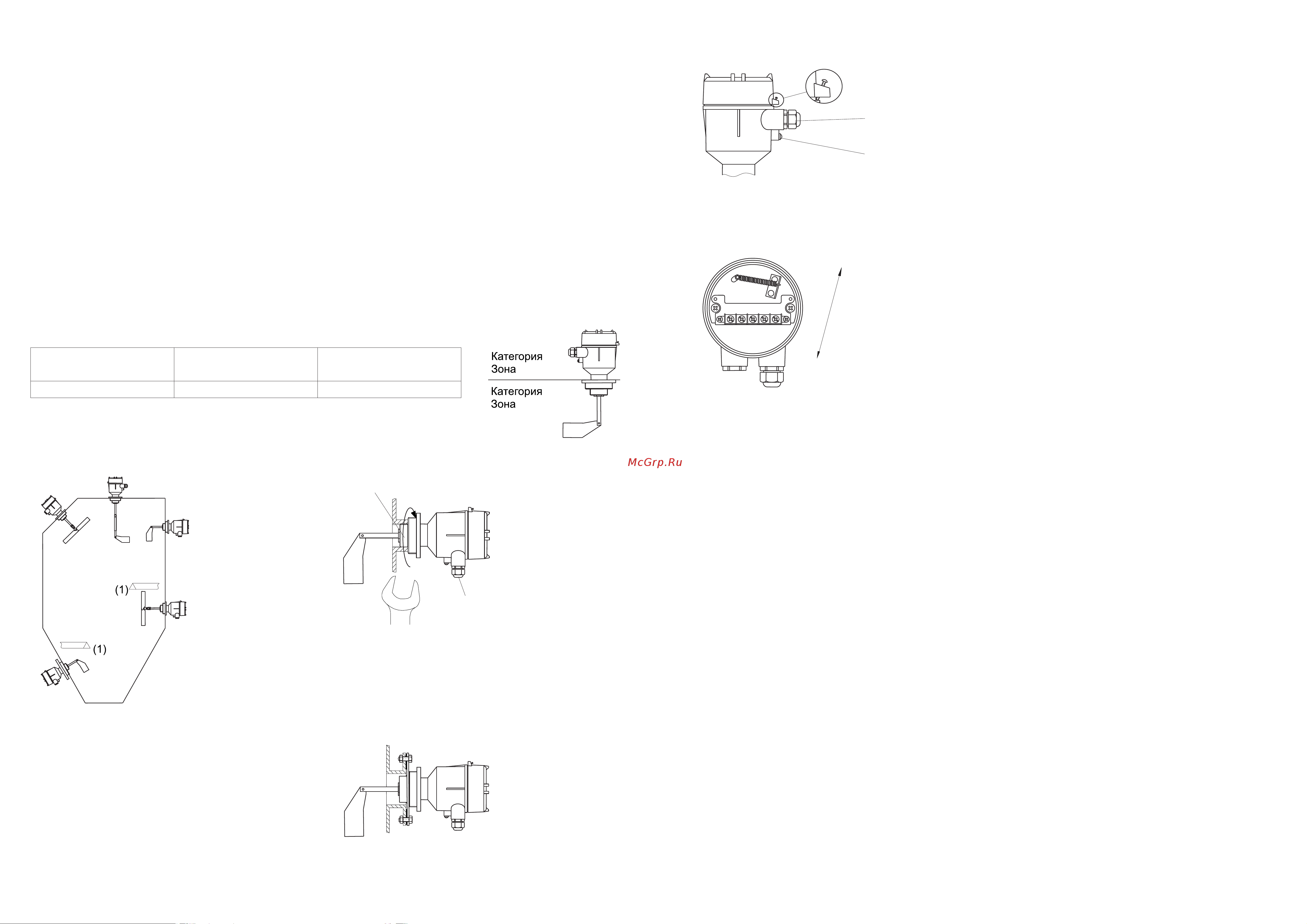

Настройка

Регулировка силы натяжения пружины

Ослабить фиксатор перед открытием крышки,

затянуть после закрытия

Соединить клемму выравнивания потенциала

с уравнителем потенциала всей установки

Для герметичности используйте

кабель соответствующего сечения

Дополнительные требования взрывозащищенности

сильно налипающий материал

(положение пружины 1)

легкий материал

(положение пружины 4)

(заводская установка - положение пружины 2)

Условия функционирования:

Температура окружающей среды

Температура процесса

Макс. рабочее давление

Мин. плотность продукта

Свойства сыпучего материала

Допустимая мех. нагрузка

-40 ºС...+60 ºС*

-40 ºС...+80 ºС

0.8 бар

> 100 г/л

Размер частиц < 50 мм

макс. 300 Н (при L=150 мм) на конце вала

макс. 100 Н (при L=365 мм) на конце вала

*Для датчиков с напряжением питания 24 В пост. тока при температуре ниже -35 ºС вращение вала начинается

после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания).

Указания по использованию во взрывоопасных зонах

Ех-маркировка ротационных датчиков уровня серии N-Ex для взрывоопасных пылевых сред INNOLEVEL

по ГОСТ 31610.0-2014 (IEC 60079-0:2011): Ex ta/tb IIIC Т115°C Da/Db X

Максимальная температура поверхности ротационных датчиков уровня серии N-Ex в зависимости от INNOLEVEL

диапазонов температуры окружающей среды и температуры процесса (контролируемой среды):

Монтаж

Соблюдайте максимально допустимую

механическую нагрузку

(1) Рекомендуется устанавливать

защитный козырек при высоких

механических нагрузках.

80 мм

Выравнивание

Кабельные вводы направлены вниз:

Степень защиты IP66.

Для герметичности используйте

кабель соответствующего сечения.

Резьбовое исполнение:

Используется тефлоновая лента

Фланцевое исполнение:

Для уплотнения соединения используется прокладка

NBR (входит в комплект)

Стандартная муфтовая лопасть 40х98 мм позволяет

производить установку датчика в штуцерный ввод длиной

до 40 мм без ее демонтажа. При наличии штуцерного

ввода большей длины, а также в условиях ограниченного

пространства, необходимо применять датчик со складной

лопастью 28х200 мм.

Температура окружающей

среды (зона 21)

Температура процесса

(зона 21)

Максимальная

температура поверхности

-40 ºС...+60 ºС -40 ºС...+80 ºС +115 ºС
