Dell XPS DT 8700 (8700-8069) [24/90] Предварительные действия
![Dell XPS DT 8700 (8700-8069) [24/90] Предварительные действия](/views2/1105517/page24/bg18.png)
24 |
Снятие скобы крепления графического адаптера (дополнительно)
Снятие скобы крепления графического адаптера
(дополнительно)
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.

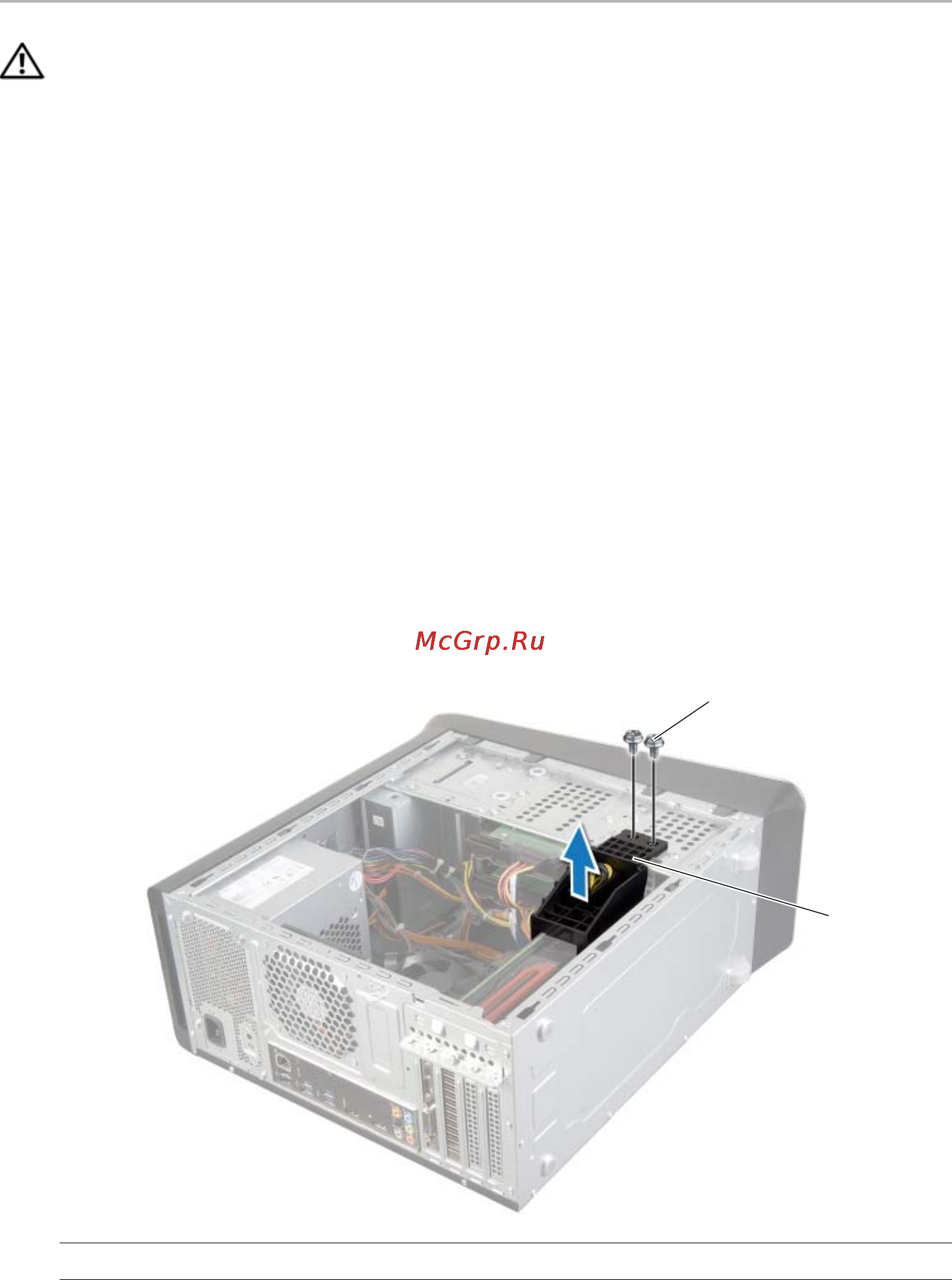

Последовательность действий
1
Выверните винты, которыми скоба крепления графического адаптера крепится
к корпусу компьютера.
2
Снимите скобу крепления графического адаптера с корпуса компьютера.
3
Отложите скобу крепления графического адаптера в безопасное место.
1
винты (2)
2
скоба крепления графического адаптера
1
2
