Dell XPS DT 8700 (8700-8069) [30/90] Предварительные действия
![Dell XPS DT 8700 (8700-8069) [30/90] Предварительные действия](/views2/1105517/page30/bg1e.png)
30 |
Извлечение мини$платы беспроводной сети
Извлечение мини'платы беспроводной сети
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
Последовательность действий

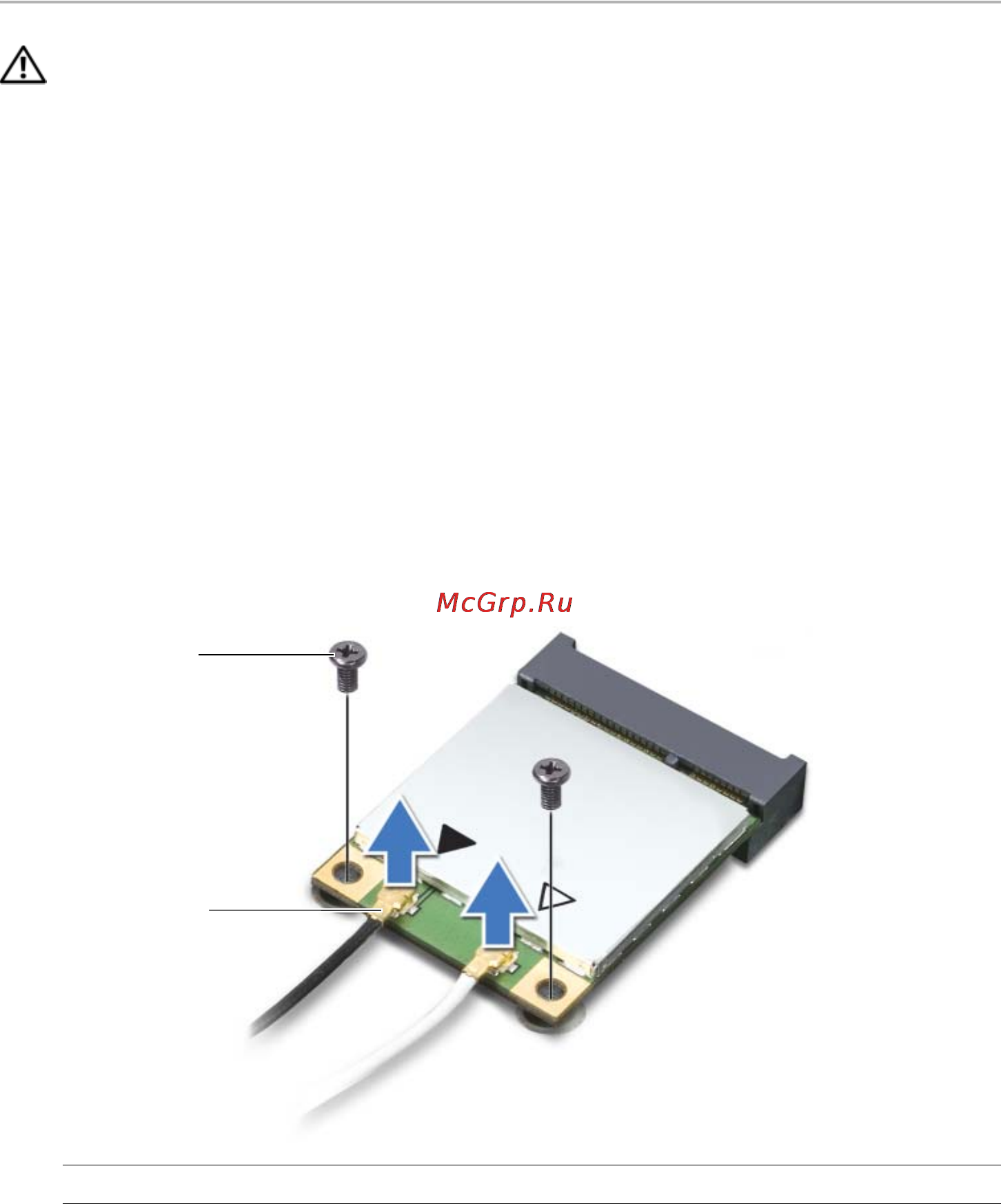

1
Отсоедините антенные кабели от мини$платы беспроводной сети.
2
Выверните винты, которыми мини$плата беспроводной сети крепится к системной плате.
1
винты (2)
2
антенные кабели (2)
1
2
